1.產品簡述：
智能電動調節閥具有自動化控制和數顯一體化顯示，可手動、自動設定切換，傻瓜式"向?qū)?設置功能、遠程控制更簡單、方便、可靠！
1.1 數顯式智能電動調節閥融合了單片微處理系統設計的控制器。具有性能可靠、功能完善、適用性強、調測簡單、操作方便等特點。適用于4-20mA電流控制閥門的場所。

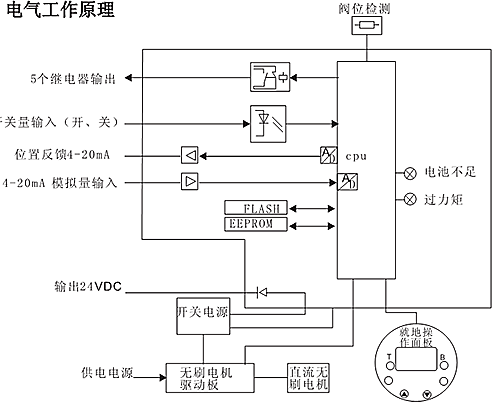

1.2 智能電動調節閥是一種在自控調節系統中，以220V交流電源為動力，直接接受來自控制調節系統發出的0~20mA,0-10mA,或1~5VDC,0-10VDC模擬信號，驅動調節閥進行閥位定位，以百分比顯示閥位要求開度和實際開度，并把閥位實際開度以同樣的模擬信號反饋給自控調節系統。是應用日益廣泛的一種智能型調節閥。

2.控制方案一：

DCS控制系統：智能電動調節閥由于本身已具備伺服功能，可直接接受DCS控制系統卡件輸出的4-20mADC模擬電流信號（也可接受來自變送器送來的4-20mADC電流信號），同時給閥加上220VAC電源就可以了。但如果在現場做定值調節的話，需要另加調節器，不需要再加伺服放大器。

智能電動調節閥控制方案

DCS本身具備AI模擬電流信號輸入卡件，再配備上專用的輸出卡件和繼電器，經過組態，就可以控制電動調節閥。

　　如果沒有控制電機正反轉的卡件，就需要另配相應的儀表配合前級卡件，來控制電機的正反轉，從而達到控制電動調節閥工作。

電動調節閥解決方案圖

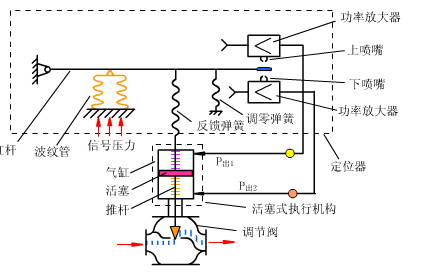

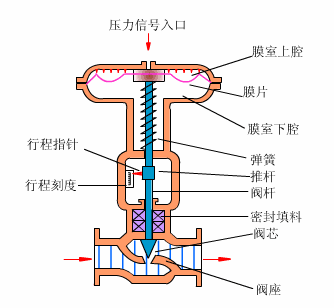

2.1 氣動調節閥：就是以壓縮空氣為動力源的執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現流量、壓力調節，接收工業自動化控制系統的控制信號來完成。

3.控制方案二：

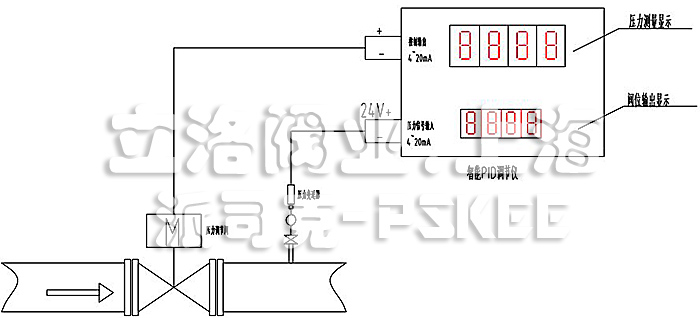

一般普通的電動調節閥、氣動調節閥則需要配套（氣動配定位器）、壓力變送器、PID調節儀一套組合來調節控制管道或儲罐所需要壓力值。
原理是壓力變送器將壓力信號轉換為識別的電流信號，根據壓力轉換的電流信號來控制氣動、電動壓力調節閥的開度大小，進而控制壓力。

4.產品特點：
a.智能型調節閥易維護、電氣接線方便。
b.可靠;非侵入式設計。
c.液晶顯示、中英文操作界面。
d.體積小、重量輕、低噪音。
e.傻瓜式"向?qū)?設置功能、調試簡單。
f.線性光電隔離技術，控制信號，調節信號帶隔離互不影響。
g.自動/手動間無擾切換，執行機構產生故障時報警并自動切斷電機電源。重新上電方可恢復工作。

5.產品應用：
智能電動調節閥結構緊湊、重量輕、體積小。它采用直流無刷電機以及齒輪箱減速，具有噪聲低。后還采用電動里面的霍爾傳感器來檢測位置，壽命長，簡化了機械結構。電氣控制部分采用模塊化設計，由驅動單元、控制單、液晶顯示單元，非侵入式的觸摸按鍵單組成，具有操作簡單，接線方便。轉矩控制以及行程限位都通電子電路來實現，從而實現無需開蓋調試。智能型調節閥應用于如發電、化工、石油、冶金、輕工、鍋爐、城市供水、智能大廈等工業過程自動化系統中。
