排氣閥產品簡述：
排氣閥根據結構可分為：微量、單口、雙口、快速排氣閥，及活塞式、組合式、污水型、復合式高速、防水錘型排氣閥及空氣閥。其中部分單口、雙口為老式產品，早已更新?lián)Q代。本文將闡述組合式、復合式排氣閥及空氣閥在工作原理圖，技術參數、選型安裝說明及在長距離管線中應用；為廣大用戶更加了解排氣閥產品，而不盲目購買且不適用的劣質產品。

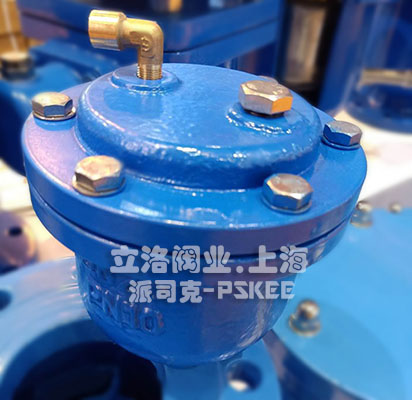

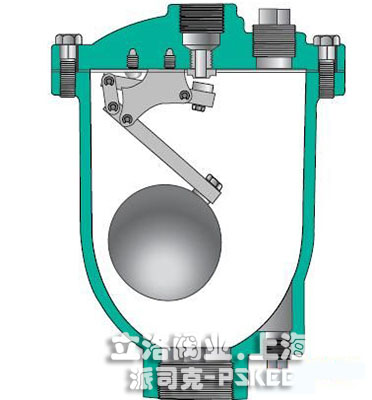

微量排氣閥性能特點：
微量排氣閥結構體積小，自然排氣量也小，本閥為杠桿浮球結構，閥體類似橢圓形閥體，內部所有零件包括浮球、杠桿、杠架、密封組件組成，常用于小的供水管線或消防管線中，排除水管中的積聚的空氣。
微量排氣閥適用于工作介質為水的管道上，例如：高層建筑、工礦企業、人園等各類水池、水塔和自動供水系統，作為排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形、破裂、是管道配備之設備。

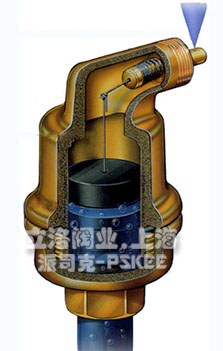

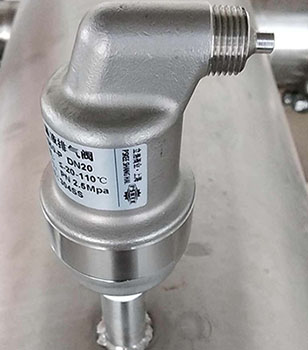

不漏液排氣閥產品特點：
無漏液放氣閥又稱：不漏液排氣閥及自動放氣閥，需要一定壓力才能打開，只排氣不吸氣，不會對設備因吸入空氣產生污染，且沒有漏液的風險，關閉相當嚴密，可用于儲罐和危險有毒氣體的設備排放。該產品特點：無需維護；持續無間歇放氣；浮閥和密封墊材質經過嚴謹篩選，性能穩定；全黃銅或全不銹鋼材質閥體，堅固耐用；質量保證。

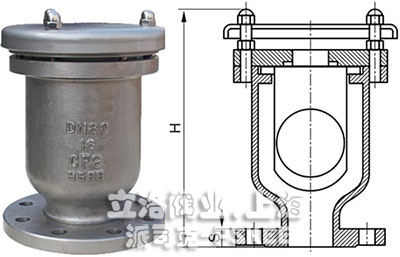

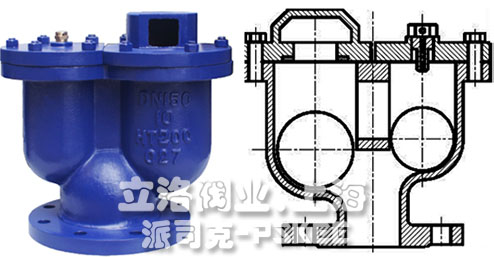

單口、雙口排氣閥產品特點：
單口、雙口排氣閥為老式產品，結構相對過于簡單，價格便宜，比較復合式排氣閥使用壽命短，往往入更容易出現漏水，單口、雙口排氣閥排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。雙口與單口區別是多一排氣閥口，且體積大于單口，排氣量更大。

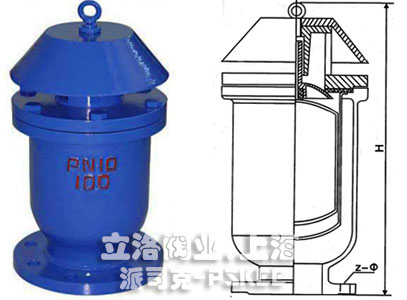

快速排氣閥產品特點：
快速排氣閥也屬于老系列之一，適用于工作介質為水管路上，作為快速排除管道內氣體的設備，以提高輸水設備的效率和保護管道不致變形破裂，是管道的配備之設備。較單口、排氣閥設計更合理，體積小，排氣量大.可靠; 目前基本被新型復合式排氣閥替代。

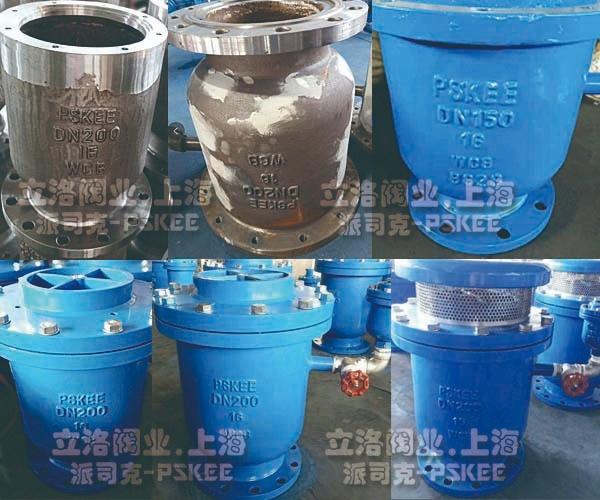

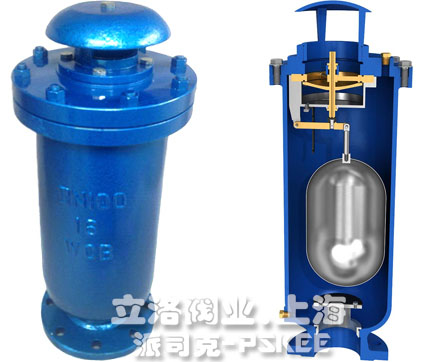

污水復合式排氣閥性能特點：
污水復合排氣閥有組合式及復合式，是設計應用于污水系統或含有大量雜質的輸水系統中，其兼具備高壓進排氣和低壓進排氣功能。在結構和杠桿構有所改進，把浮球控制在下部，使用污物只能在閥體下部就不會纏繞上部排氣口上，不會影響密封性能；此產品是污水管道的排氣閥。
污水復合式排氣閥結構圓桶式閥體，其內部主要有不銹鋼浮球及塞頭。本閥設計于泵浦出水口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，管內一旦出現負壓時，該排氣閥能迅速吸入空氣，以確保管線不會因負壓面被損壞。應用于污水廠、水處理系統、長距離輸水管線。

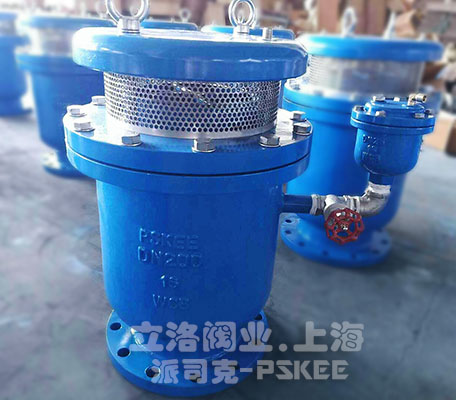

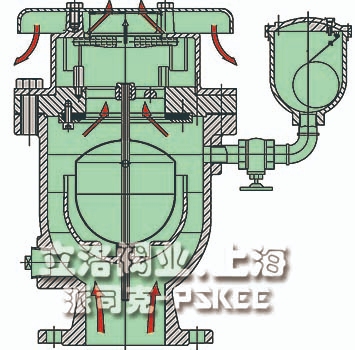

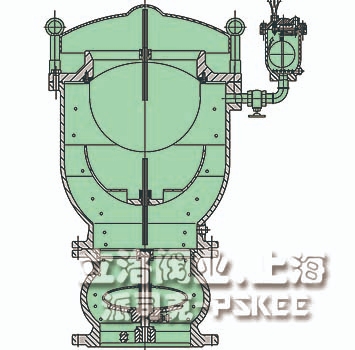

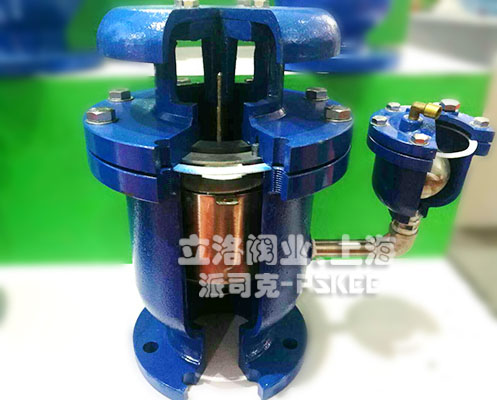

復合式高速排氣閥產品簡述：
PSKEE的高速排氣閥有組合式及復合式：其中結構原理都是依據空氣動力原理設計，其中ZHKF600復合式高速動力排氣閥防水錘、復合式功能為一體的多功能排氣閥。

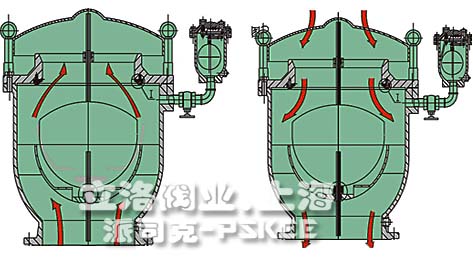

復合式高速排氣閥全通徑閥體，所有流體流通橫截面積均大于或等于公稱直徑，本系列排氣閥適于裝設在水泵出水品處或送配水管線中，用以排除大量集結空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率，且于管內一旦有負壓產生時，本排氣閥可迅速吸入外界空氣，避免管線因負壓而造成破管現象的發生。
復合式高速排氣閥產品特點：
1）結構簡單而具備大小排氣孔自動進排氣功能；性能可靠基本是免修理產品。
2）排氣量大，排氣速度快。
3）少量空氣時微量排氣。
4）放水時高速吸氣。
5）充水時高速排氣，不怕吹堵。
6）排完氣后，受水沖擊時能瞬時閉閥不排水。
7）排氣壓差（空氣關閉壓力)大于0.02Mpa，在任何壓差下排氣不自閉。
8）該閥根據需求加設防堵塞網及防污過濾網。

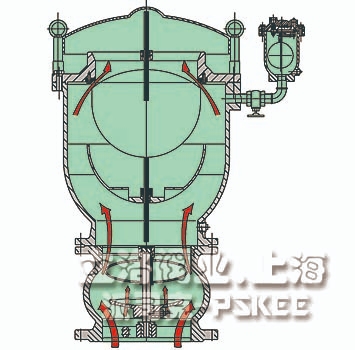

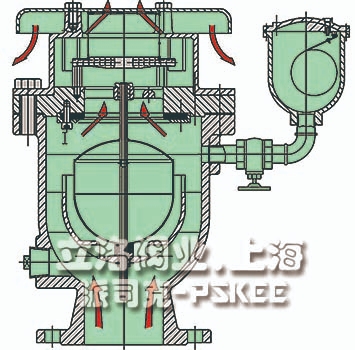

防水錘型排氣閥（空氣閥）產品簡述：
其中ZHKF700防水錘型排氣閥在ZHKF600基礎加以改進，具有低壓進排氣以及高壓微量排氣功能；同時具有防水錘功能，即：在管線出現水柱拉斷時的負壓工況下，迅速大量排氣，以避免負壓的產生，而當隨后出現的水柱彌合工況時，閥門有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高，即水錘。
防水錘空氣閥延緩排氣的功能與實際盤片的有效孔徑，并在實踐當中應用，防水錘型排氣閥還可根據需求增加緩閉裝置，更適用于長距離輸水、管線走向起伏較大、易產生斷流彌合及水柱分離的工況。
復合式高速排氣閥（空氣閥）產品用途：
復合式高速排氣閥是一種供排水管道用的進排氣控制裝置，適用于長距離輸水、管線走向起伏，高低落差較大、易產生斷流彌合水柱分離的工況，廣泛應用于各類水廠、各類給水、供水領域的管網系統。
如何選擇復合式排氣閥口徑：
1. 在管路中較高的幾個點上，計算出其大的排氣或吸氣量。
由重力流計算： Q=0.027√￣SD 5
其中： S----------斜率S=tga(a管道與水平傾角)
其中：D----------管路直徑
其中：Q----------排氣或吸氣量（m3/h）
如何考慮大排氣量：
A.一般復合式空氣閥的進出口空氣壓差達到4Psi(即0.28kg/cm )時，就可將管內空氣在A.活塞關閉前排完，由上式計算值與4psi做參考點，查性能曲線表，可得到適當?shù)呐艢忾y口徑。
B.一般管內負壓產生且超過5Psi(即0.35kg/m )以上時，才有可能破管，由上式計算值與5Psi做參考點，查性能曲線圖表，可得到適當?shù)呐艢忾y口徑。
比較A和B兩點，選擇其中較大的口徑，即為所需的排氣閥口徑。
復合式排氣閥和緩沖塞閥配合：
SCKV系列上排氣閥配套使用主要安裝于空氣閥進口，用于管線送水時突壓及大流量沖擊，防止空氣閥的大量噴水及有效減緩水錘，特別對長距離管線，起伏較大及頻繁啟動水泵工況及安裝水泵出口處的排氣閥更需安裝。建議緩沖塞閥與排氣閥一起配套使用。

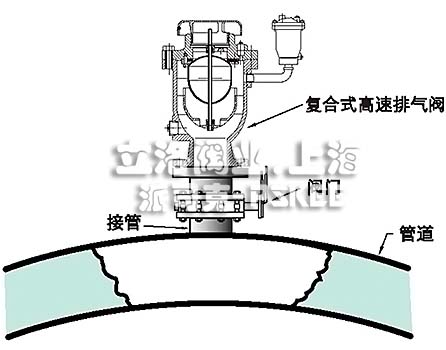

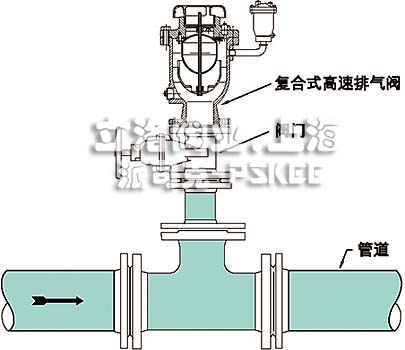

 排氣閥安裝圖
|
 排氣閥安裝圖2
|
排氣閥安裝說明：
1.排氣閥要垂直安裝，立管系統應裝在高點，水平管網系統應該安裝在末端。
2.泵浦出口，逆止閥之前，于泵浦啟動進排氣，停車時吸氣。
2.長距離緩升（降坡無高點，每隔0.4-0.8公里可設一只復合式高速排氣閥。
3.每一上坡、突降坡高點均設復合式高速排氣閥。
下坡下，在泵浦停車時，可能造成真空或負壓處。
4.在高速排氣閥上加裝緩沖塞閥，保護空氣閥，有效防止水錘沖擊。
4.于蔭井內應有足夠的空間以便容納技術人員調整及維護工作。
