蒸汽蒸汽疏水閥安裝圖、解決方案

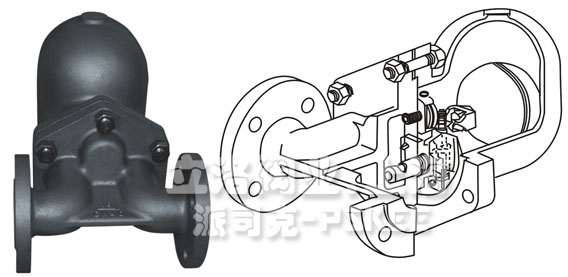

杠桿浮球式蒸汽疏水閥產品簡述：
杠桿浮球式蒸汽疏水閥能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得更高的熱效率。
蒸汽疏水閥芯、閥座密封面材質采用鈷鉻鎢合金，耐磨損，耐腐蝕，經久耐用。排空性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。蒸汽疏水閥密封性能好，密封件采用球面結構，工作時無集中磨損使用壽命長。
杠桿浮球式蒸汽疏水閥工作原理：
杠桿浮球式蒸汽疏水閥剛啟動時，自動排空氣裝置處于開啟狀態，迅速排除系統中的不凝結氣體。當蒸汽和熱凝結水進入時，閥腔內溫度隨之升高，排客氣裝置自動關閉；此時
蒸汽疏水閥浮球隨水位的變化而自動升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降, 驅使杠桿帶動閥芯關閉閥座孔。由于閥座孔在凝結水位下, 形成水封, 工作時達到無新鮮蒸汽泄漏。
杠桿浮球式蒸汽疏水閥產品用途：
杠桿式、浮球式蒸汽疏水閥用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得更好加熱效果。

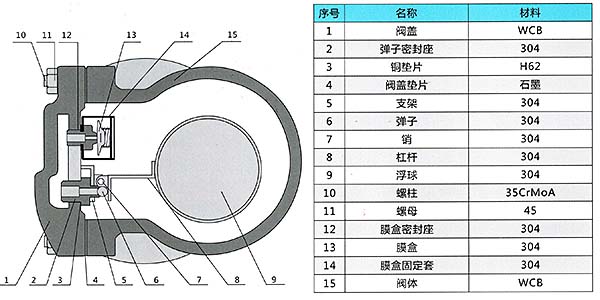

杠桿浮球式蒸汽蒸汽疏水閥結構特點：
1、單閥座球面密封無集中磨損，關閉閥座孔時，具有軟著陸特點，提高壽命。
2、雙閥座杠桿浮球式蒸汽蒸汽疏水閥，采用平衡式雙閥座，其開啟與關閉動作平穩可靠，能保持長期的優良特性，在需要大排量排除凝結水的工況，更能充分顯示性能。
3、自動排空氣裝置采用第三代球面密封Y系列元件，能排除不凝結冷、熱氣體，耐壓強度高，抗水擊能力強，動作靈敏可靠，使用壽命長。
杠桿浮球式蒸汽疏水閥產品性能：
1、該閥能迅速自動地連續排放飽和凝結水，保證加熱設備內不會有水積聚，從而獲得高加熱效率。
2、閥芯、閥座密封面材質采用鈷鉻鎢合金，耐磨損，耐腐蝕，經久耐用。
3、單閥座杠桿浮球密封方式采用活動半圓球面的結構，并經配研。
4、圓球面密封方式，在工作時無集中磨損，使用壽命長。
5、該閥能自動調節排水閥座孔的開度，工作連續，蒸汽壓力變化時不受影響，性能穩定。
6、中低壓工況時，自動排空氣裝置采用球面密封的第三代Y系列元件，能排除不凝結的冷、熱氣體。杜絕氣鎖現象，排除不凝結氣體性能好。高壓工況時，自動排空氣裝置采用菱形雙金屬片。
7、排水閥座孔始終在凝結水水位以下，形成水封，工作時無新鮮蒸汽泄漏。
8、連續排放凝結水，水流平穩，在凝結水回收系統中使用效果好。
9、雙閥座杠桿浮球式采用平衡式雙閥座，適用于需要大排量排除凝結水的工況。

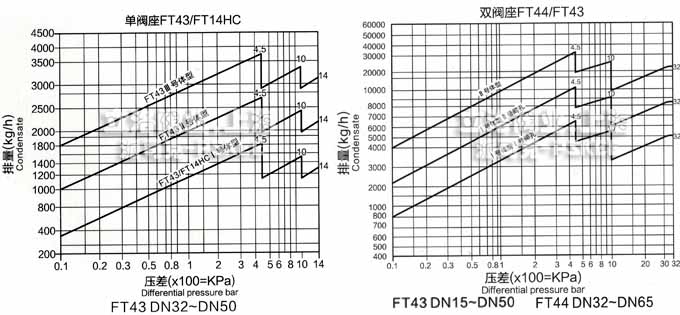

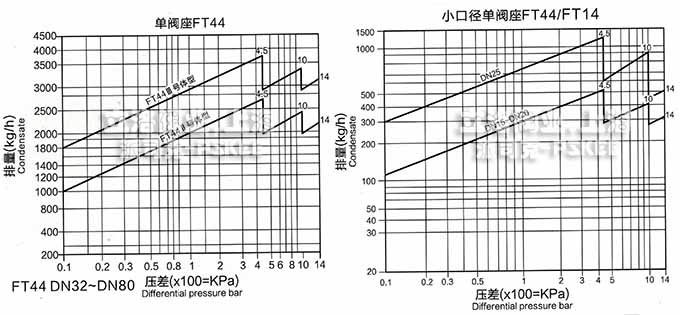

杠桿浮球式蒸汽疏水閥產品排量圖表：
杠桿浮球式蒸汽疏水閥安全信息：
遵守運行說明，由合格人員正確安裝、調試、維護是該閥門運行的保證。安裝中遵守管道線路和工廠建筑安裝指南的安裝指南，工具的正確使用方法及配備必要的設備。
警告：
閥門中閥體墊片、密封墊片包括所有薄的支撐環、不銹鋼墊片，如果其操作處理不當將導致對人劃傷、割傷！
隔離：
考慮到正在關閉或者已經關閉的閥前的截止閥，可能使管路系統或者其他部分、操作人員處于危險之中，都要進行隔離操作。危險可能包括通風隔離保護設備、裝置，確保截止閥逐步關閉，以免系統管路震動。
壓力：
在進行維修之前，請考慮管道中的物質。確保對維修的該閥門與壓力系統隔離，并確保被隔離部分的壓力完全排出，不要認為壓力表顯示為零時，就確定已經無壓力，需要打開泄壓閥來完全泄壓，再進行操作。
溫度：
對要進行維修的閥門隔離后要冷卻至常溫，以免燙傷，并且要考慮到穿防護服、防護鏡和安全帽。
處理：
這些產品可再循環利用。處理得當不會對生態造成危害。
杠桿浮球式蒸汽疏水閥安裝指南：
注：在進行安裝操作前仔細閱讀
參照安裝維修指南、銘牌和技術手冊，確定產品符合安裝的條件
3.1、檢查材料、壓力和溫度的大值。如果產品的大運行條件低于它所安裝的系統，則不能進行安裝操作；并確保管路系統中有裝置防止超壓。 遵守運行說明，由合格人員正確安裝、調試、維護是該閥門運行的保證。安裝中遵守管道線路和工廠建筑安裝指南的安裝指南，工具的正確使用方法及配備必要的設備。
警告：
閥門中閥體墊片、密封墊片包括所有薄的支撐環、不銹鋼墊片，如果其操作處理不當將導致對人劃傷、割傷！
隔離：
考慮到正在關閉或者已經關閉的閥前的截止閥，可能使管路系統或者其他部分、操作人員處于危險之中，都要進行隔離操作。危險可能包括通風隔離保護設備、裝置，確保截止閥逐步關閉，以免系統管路震動。
壓力：
在進行維修之前，請考慮管道中的物質。確保對維修的該閥門與壓力系統隔離，并確保被隔離部分的壓力完全排出，不要認為壓力表顯示為零時，就確定已經無壓力，需要打開泄壓閥來完全泄壓，再進行操作。
溫度：
對要進行維修的閥門隔離后要冷卻至常溫，以免燙傷，并且要考慮到穿防護服、防護鏡和安全帽。
處理：
這些產品可再循環利用。處理得當不會對生態造成危害。
3.2.1、安裝使用前用壓力氣體吹掃管線，清除污垢、灰塵、雜物等。

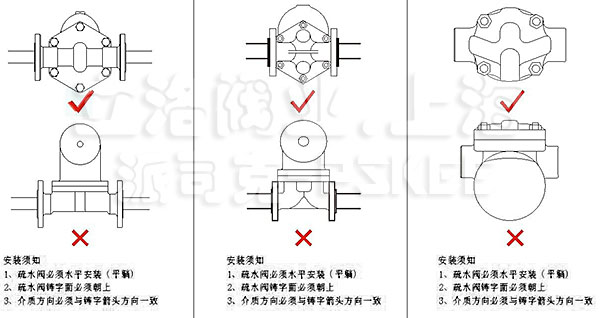

3.2.2、本系列蒸汽疏水閥門應安裝在蒸汽管路較低的位置，閥門前裝有過濾器、截止閥；閥門后應裝有止回閥，同時安裝旁路閥和旁通閥。
3.2.3、介質流向安裝方向與閥門上所標示的方向一致，并且基本水平安裝。
3.2.4、安裝注意閥門要處于水平方位，指閥體本身的水平和垂直，不允許傾斜、倒置等。
3.2.5、FT14-C、FT44-C內置的破蒸汽氣鎖裝置置于排放位置，應順時針旋轉至關閉。
3.2.6、安裝或者維修后保證系統能正常運行前需要對該閥調試。在報警或保護裝置上進行測試。
注：如果蒸汽疏水閥排向大氣要保證排至指定點，排放的液體溫度可達到100°C。
杠桿浮球式蒸汽疏水閥維修保養：
注：閥門彈簧（部件16）至用于1in-6in（DN25-DN150）蒸汽疏水閥 5.3.5排空閥水平安裝，這樣機架不會與閥蓋相碰。
5.1、簡介
在對蒸汽疏水閥進行任何維修操作前，保證起上下游管路已切斷，且壓力介質已排放至大氣，該段管路和閥門冷卻后再操作。
如重新安裝新的閥門組件時，保證所有連接面干凈無污垢。
5.2、疏水閥安裝主閥組件
5.2.1拆下閥蓋螺栓并取下閥蓋；
5.2.2拆下內置兩個螺釘，拿出整套浮球組件；
5.2.3拆下閥座并更換帶有墊片的新閥座；
注：閥門彈簧（部件16）至用于1in-6in（DN25-DN150）蒸汽疏水閥
5.2.4裝回整套浮球組件；
5.2.5安裝閥蓋，更換新的墊片。
5.3、疏水閥安裝排空閥組件
5.3.1拆下彈簧夾、液囊和隔板；
5.3.2旋出底座；
5.3.3安裝新的墊片、底座和機架；
5.3.4安裝隔板、液囊和彈簧夾；
5.3.5排空閥水平安裝，這樣機架不會與閥蓋相碰。
