一、產品名稱
名稱：閘閥
型號：手動：Z41H-16(100) C(I)
氣動：Z641H-16(100) C(I)
電動：Z941H-16(100) C(I)
規格：DN15-DN600

二、主要用途及適用介質
本閘閥適用于公稱壓力 PNl .6 -4.0MPa，工作溫度數0-425℃的火力電站回水冷凝系統及石袖、化工要求與大氣隔離的系統管路上，切斷或接通管路中的介脆，適用介質為：水、油品、蒸汽等非腐蝕性氣體。

四、閘閥結構特點
1、啟閉件采用閘板雙向彈性密封，啟閉輕松，密封可靠，連接端有法蘭和焊接。
2、填料函蓋設計成水密封結構，接入0.6-1.6MPa的水，摩擦力小，密封好，能使系統與大氣隔離，保證良好的氣密性圃
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性．
4、結構緊湊，操作靈活，檢修方便，使用壽命訣。
5、倒密封采用不銹鋼密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料更換可在不停機情況下進行，方便快捷不影響系統運行．

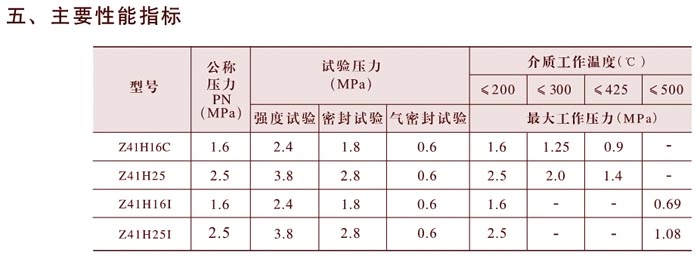

五、主要性能指標

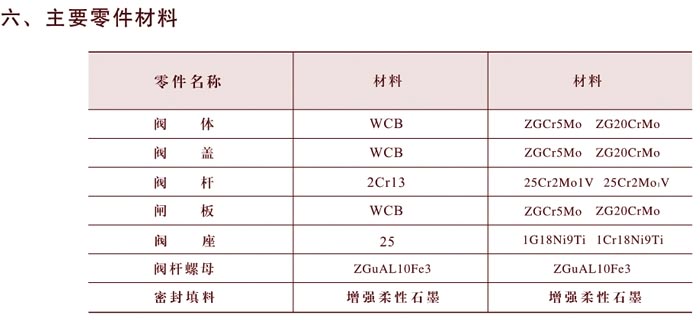

六、主要零件材料

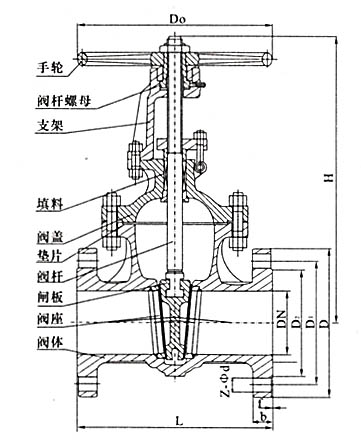

七、閘閥結構說明

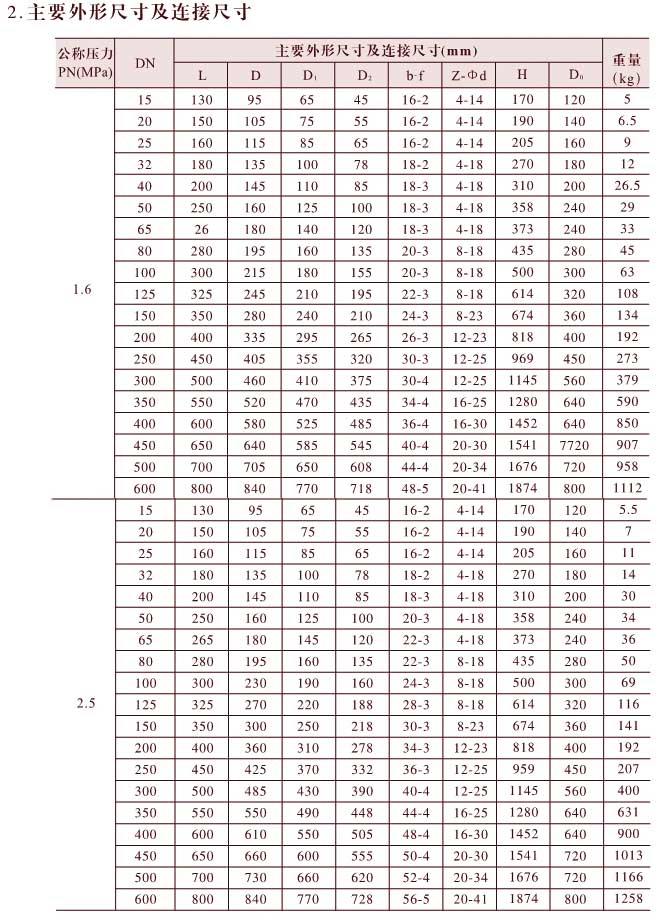

2. 主要外形尺寸及連接尺寸

八、閘閥維護、保養、安裝和使用注意事項
1、閥門應整齊地存放在干燥通風的室內 ,通道兩端必須用蓋板堵塞。
2. 閥門如長期存放應定期檢查，對外露的加工表面須更換防銹油．并消除表面的污垢和鐵銹。
3. 閥門安裝由自應仔細核對本閥的性能是否于適使用要求相符，并清除閥門外表污垢。
4、本閥門可安裝于管路中任何位置，但須注意桂修和操作方便。
5. 應采用扳手將連接法蘭的螺母對稱交錯地擰累，并應遵兔螺母扭曲或過緊。
6. 本閥使用過程中應經常保持清潔，閥桿螺母部分及軸承應定期潤滑。
7、發現故障時應立即停止使用，查明原因并消除之．

九、閘閥可能發生的故障和消除辦法

閘閥可能發生的故障	閘閥發生故障的原因	閘閥消除辦法
中法蘭連接部分滲漏	1.法蘭連撞的螺母未擰緊.松緊不均勻	1將螺母重新松開，再均勻擰緊
填料滲漏	2.法蘭面夾有臟物	2.卸開清洗
	3.墊片失效	3.更換新墊片
	1.填料壓盞未壓緊和偏移 2.填料不足 3.填料失敗	1均勻擰緊填料壓蓋上的兩螺母，壓緊填料 2.增加填料 3.更換新填料
密封面間滲漏	1.密封間有雜物	1將贓物消除干凈
密封面間滲漏	2·密封面損壞	2.重新加工研磨
閥桿轉動不靈活	1.閥軒彎曲	1.校正閥軒
	2閥桿螺紋有損壞或有雜物 3閥桿螺母損壞	2.拆開修理和消除雜” 3.更換閥桿螺母
	4填料壓得過緊填料壓蓋偏斜	4.適當旋松填科壓蓋上的螺母．重新均勻擰緊
電動裝置故障		請看電動裝置使用說明鴣
