前言
－、 產自名稱
二、 引用標準
三、 主要用途及適用介質
四、 作用原理相結構說明
五、 結構特點與優勢

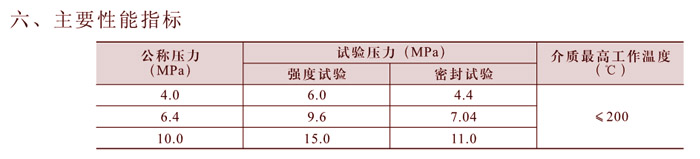

六、 主要性能指標

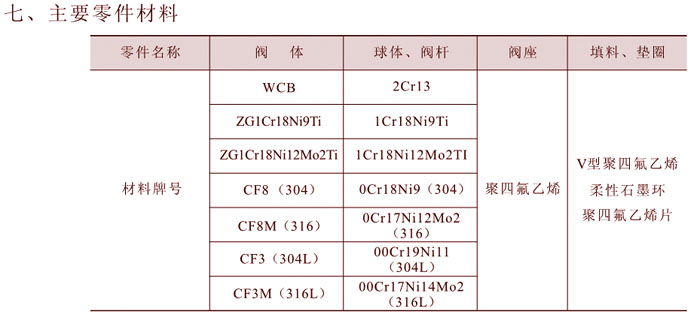

七、 主要零件材料

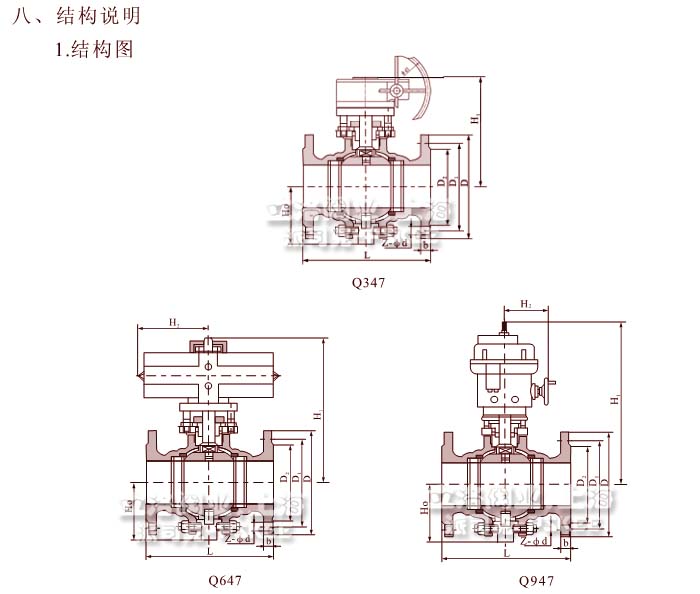

八、 結構說明
1.結構圖

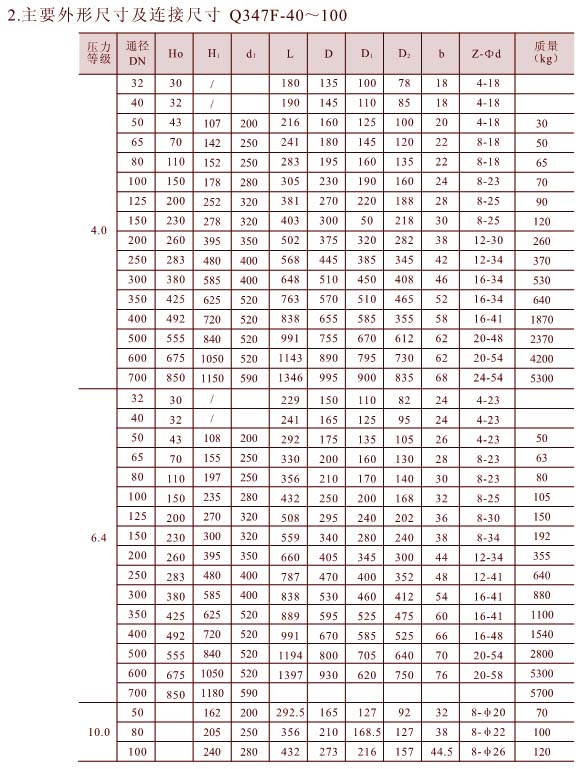

2主要外形尺寸及連接尺寸

九、 維護、 保養、 安裝和使用注意事項

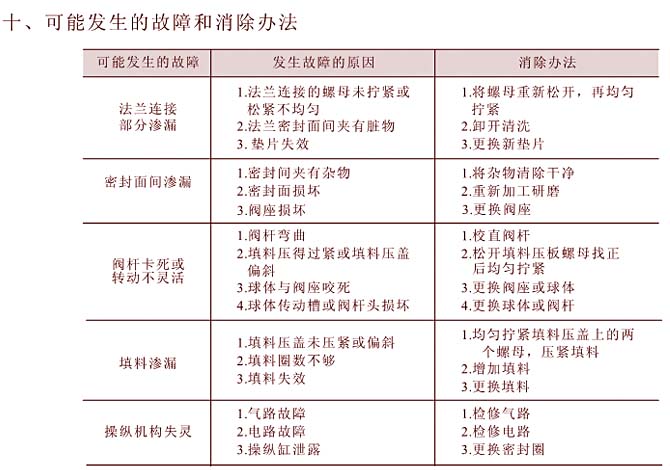

十、 可能發生的故障和清除辦法

一、產品名稱
名稱：固定球閥
型號：Q347F/Q647F/Q947-40~100
規格：DN50-1200

二、引用標準
設計與制造標準：GB/T12237 JB/7745
結構長度標準：GB/T12221
壓力溫度等級：GB/T12224
連接法蘭標準：JB/T79 GB/T 9113
試驗與檢測標準：JB/T 9092 GB/T 26480

三、主要用途及適用介質
本系列固定球閥用于石油、化工、造紙等行業，切斷或接通管路介質。碳鋼閥的適用介質為水，氣，油品等非腐蝕介質,18-8鋼和Mo2Ti鋼適用于硝酸、醋酸、尿素等介質。適用于溫度小于200度的管路系統中作用為啟閉裝置。

四、作用原理和結構說明
1.球閥的啟閉體是球體、閥座、密封面呈錐形，球體作90度旋轉運動。
2.結構為軟密封閥座球閥，球體固定旋轉，閥門為進口端密封，密封力來自于閥座彈簧的預壓力和工作狀態下介質作用于閥座上產生的介質力。
3.閥門的驅動形式有氣動、手動、電動等各種形式，閥門的開啟和關閉依靠上述驅動裝置驅動閥桿帶動球體旋轉90度，達到控制介質切斷或接通目的。

五、結構優勢與特點
1.開關迅速、方便、能滿足對管路有快開、快關要求的場所。
2.流體阻力小，不管是全通徑或縮徑球閥都是所有閥類中流體阻力小的一種。
3.可靠的閥座密封。用于密封性能較高的要求場所，軟密封更易于保證密封。
4、使用壽命長，由于球閥的密封部位采用有良好的自潤滑性的聚四氟乙烯制成，與球體、閥桿的磨損都小，保證了閥門的使用壽命。

5、安裝簡單，體積小，重量輕，結構緊湊，能以任何方向安裝于管路的任意部位，同時也易于運輸及貯存。

九、維護、保養、安裝和使用注意事項
1.閥門應整齊的存放在干燥通風的室內，通道兩端必須用堵蓋堵塞。
2.閥門長期存放時應定期檢查，對個露的加工表面更換防銹油，并清除表面上的污垢和鐵銹。
3.閥門安裝前應仔細核對本閥門的性能及合格證是否與使用要求相符。
4.閥門安裝于管路中的位置便于檢修和操作。
5.安裝時應采用扳手將連接法蘭的螺母對稱交錯地擰緊。
6.本閥使用過種中應經常保持清潔。
7.發生故障時應立即停止使用，查明原因并消除故障。
