蝶閥目錄
一、概述
二、 連接形式和工作原理
三、 主要性能規范
四、 主要零件材料
五、結構說明
1.結構圖
2.主要外形尺寸及連接尺寸
六、維護、 保養、安裝和使用注意事項
七、 可能發生的故障和清除辦法

一、概述
三偏心多層次金屬硬密封蝶閥是應用廣泛的一種蝶閥產品，它采用一個雙偏心和一個斜錐橢圓密封結構， 具有蝶板在開啟瞬間密封面即分離， 關閉接觸即密封的功能， 這種密封啟閉結構， 大大減輕了蝶閥啟閉瞬間擦扭力矩，達到啟閉輕松自如，有效延長了使用壽命。

二、連接形式和工作原理
1. 本蝶閥連接形式有對夾式、 法蘭式和對焊式， 主要結構由傳動操作裝置、 閥體、 蝶板、 閥桿等組成， 由傳動操作裝置帶動閱桿與蝶板在0度至90度范圍內作旋轉運動， 以達到啟閉和控制流量的目的．
2. 本蝶閥由動力驅動部分與蝶閥本體兩大部分組成， 動力驅動部分有手柄、 蝸輪、 電動、 液動與氣執行機構， 該機構是實現蝶閥啟閉與調控的機械動力源。蝸輪傳動， 操作手輪順時針旋轉為關閉方向， 逆時針旋轉為開啟方向．
3. 電動裝置、 電壓380V， 控制線路220V. 根據用戶需求可配防爆或其它電壓等級的執行器， 操作請按電動裝置使用說明書．
4. 氣動執行構構氣源0.4～0.7MPa， 操作請按氣動裝置使用說明書．

三、 主要性能規范
四、主要零件材料

零件名稱	材料
閥體	WCB	ZGCr5Mo	CF8	CF8M	CF8	CF3M
蝶板	WCB	ZGCr5Mo	CF8	CF8	CF8M	CF3M
閥桿	2Cr13	25Cr2MoV	304	316	304L	316L
閥座	堆焊507Mo	304堆焊stellite	304	316	304L	316L
復合密封圈	304＋復合墊	304＋柔性石墨或316L＋柔性石墨
填料	柔性石墨

五、結構說明

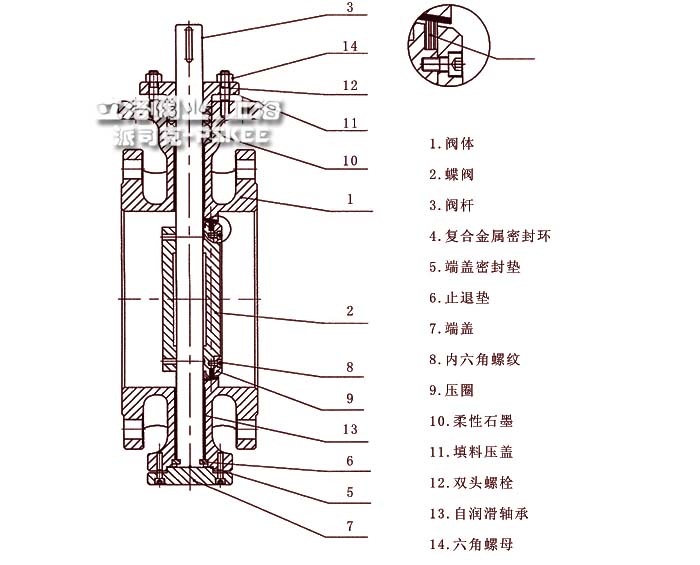

1.結構圖

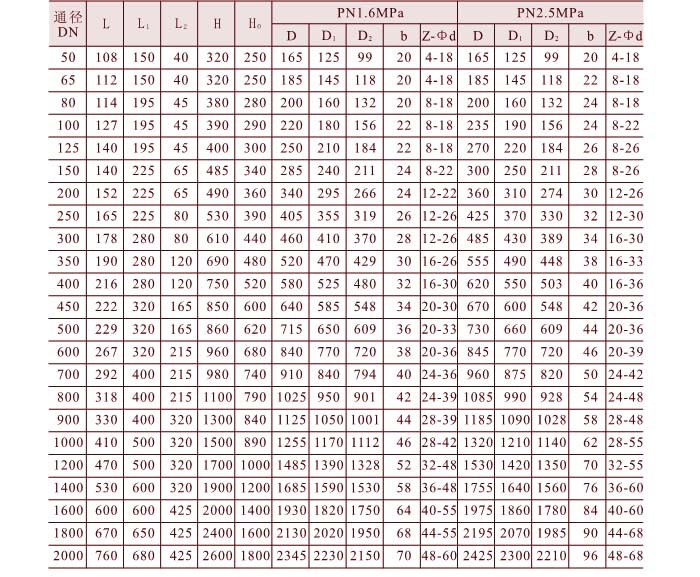

2.主要外形連接尺寸

六、 維護、 保養、 安裝和使用注意事項

1、 本蝶閥用在受壓的管道上， 蝶閥執行器可安裝在管路中任意朝向（通徑500mm以上蝶閥建議臥式安裝位置〉， 安裝時應按閥體上箭頭指示方向安裝閥門〈箭頭指示是蝶閥關閉時有利密封的方向）， 切勿反裝〈如需承受雙向壓力蝶閥， 須在訂貨合同中說明〉．
2、 本蝶閥出廠處于關閉位置， 閥位啟閉開度均調試定位， 使用時不得隨意調整操作系統定位螺栓． 如需調試， 電動蝶閥安裝調試前應先用手動裝置將閥門開啟至45度， 才可通電調試閥門開關位置， 以兔由于誤操作而造成閥門部件的損壞． 〈電動和氣動裝置操作和維護詳見電動氣動說明書）．
3、 安裝前應檢查使用現場的管道通徑、 公稱壓力以及其它性能規范是否與本蝶閥各項性能規范相符， 檢查無誤后方可進行安裝．
4、 蝶閥裝入管道時， 須認真清洗管道內腔， 管道中雜物與焊渣的存在是導致密封面損壞以至完全喪失密封性能的根本原因．
5、 拆開包裝扣， 需對蝶閥內腔進行清洗， 將蝶閥旋至開啟位置用沽布將密封面擦試干掙后再將蝶閥關閉．
6、 清潔與蝶閥相接的兩個管法蘭平面使之平整光沽， 然后放入密封墊片．
7、 用戶如進行管線的總體強度試壓， 務將閥門處于開啟位置， 否則將導致閥門的嚴重?fù)p壞．
8、 電動閥門和氣動閥門搬運時應小心輕放， 保持干燥， 防止接觸腐蝕物質， 以兔損壞電氣元件和機械零件．
9、 對于長期存放的蝶閥應置于通風干燥的室內， 嚴禁戶外存放． 所有機加工表面必須涂刷防銹油脂， 實行定期檢查并補充涂
刷泊脂．
10、 定期檢查填料處與法蘭密封面是否有介質滲漏現象，如有此現象須壓緊填料壓盞， 或調整法蘭螺栓．
11、 定期檢修閥門驅動裝置是否運轉正常， 以保證其操作的可靠性，使管線系統保持正常穩定的工作狀態．
