止回閥目錄
一、產品名稱
二、 引用標準
三、 主要用途及適用介質
四、結構特點與優勢
五、 主要性能規范
六、 主要零件材料
七、結構說明
1、結構圖
2、 主要外形尺寸及連接尺寸
2、 主要外形尺寸及連接尺寸
八、 維護、 保養、 安裝和使用注意事項
九、 可能發生的故障和清除辦法

一、產品名稱
· 名稱：升降式止回閥
· 型號：H41H16C-100、 H41W16P-100P、 H41W16R-100R
· 規格： DN50-200

二、 引用標準
·  設計和制造標準： GB/T12235
·  結構長度標準：GB/T12221
·  壓力溫度等級： GB/T 12224
·  連接法蘭標準：JB/T 79、 GB/T 9113
·  試驗與檢驗標準：JB/T 9092、 GB/T 13927

三、 主要用途及適用介質
本系列升降式止回閥用于管道系統中，作為防止介質倒流的安全裝置。的適用介質為水、 蒸汽、 油品等非腐蝕性介質：18-8鋼和Mo2Ti鋼適用于硝酸和醋酸等腐蝕性介質。

四、結構優勢及特點
· 本系列升降式止回閥其閥瓣作垂直升降運動。
· 閥瓣與閥蓋用螺栓相連。通過介質的作用力開啟閥門；當介質反向作用于閥瓣時閥門自動關閉。
· 閥瓣、 閥座密封面堆焊鐵基硬質合金，從而提高了閥門的耐磨性和使用壽命。
· 連接形式采用法蘭連接。

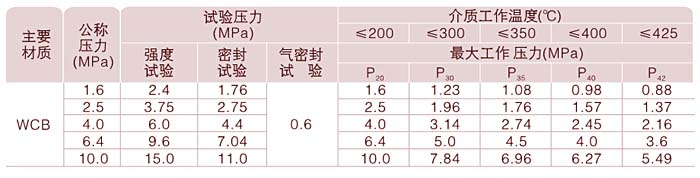

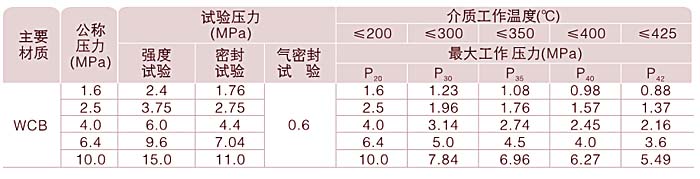

五、主要性能規范

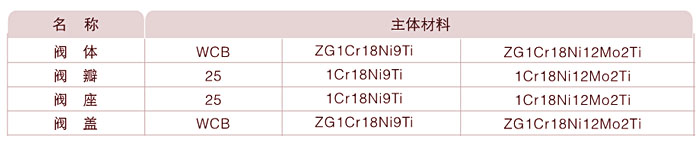

六、主要零部件材料說明

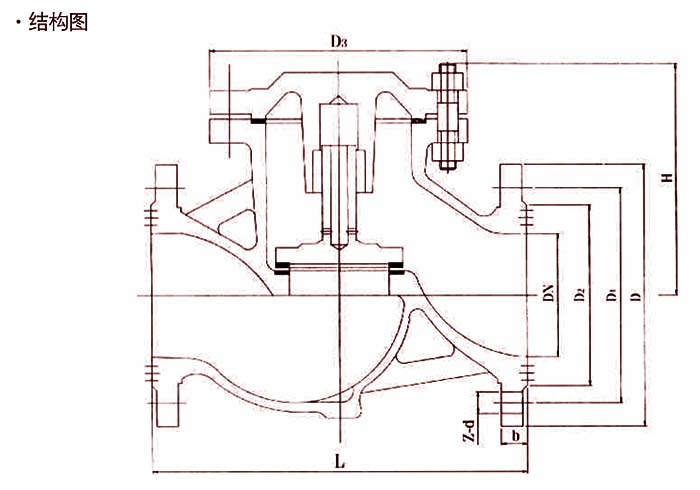

七、結構說明
 八、維護、保養、安裝、 和使用注意事項
· 閥門應整齊的存放在平燥通風的室內，通道兩端必須用蓋板堵塞。
· 閥門長期存放時應定期檢查，對外露的加工表面須更換防銹油．并清除表面上的污垢和鐵銹。
·閥門安裝前應仔細核對本閥門的性能及合格證是否與使用要求相符。
· 閥門安裝于管路中的位便于檢修和操作。
· 安接時應采用扳手將連接法蘭的螺母對稱交錯地擰緊。
· 本閥使用過程中應經常保持清潔，閥軒螺紋部份及閥軒螺母應定期潤滑。
· 發現故障時應立即停止使用，查明原因并消除之。

九、 可能發生的故障和消除辦法

可能發生的故障	發生故障的原因	消除辦法
法蘭連接部分滲漏	1.法蘭連接的螺母未擰緊或松緊不均勻 2.法蘭密封面間夾有雜物 3.墊片失效	1.將螺母重新松開，再均勻擰緊 2.卸開清洗 3.更換新墊片
密封面間滲漏	1.密封面間夾有雜物 2.密封面損壞	1.將雜物清除干凈 2.更新更換閥座
填料滲漏	1.密銷彎曲 2.搖桿損壞	1.校正銷軸 2.更換搖桿
