角座閥目錄
一、產品應用
二、工作原理
三、產品結構圖
四、技術參數
五、安全注意事項
六、安裝與拆卸
一、產品應用
氣動角座閥可用廣泛應用于多種行業的流體控制，包括啤酒飲料、制藥及醫療設備、食品加工、橡膠機械、有機和無機化工，清洗消毒高溫滅菌、紡織印染和漂白、發泡機械、水處理裝置、水處理等行業，適用介質為水、液體、中性氣體、水蒸汽、輕微腐蝕氣體及液體。
二、工作原理
1.單作用工作原理： 在未輸入壓縮空氣給氣缸時，由于彈簧力的作用，閥門處于常閉或（常開）位置；當壓縮空氣進入氣缸內，氣源壓力推動活塞并且克服彈簧力后運動從而使閥門開啟（關閉）。
2.雙作用工作原理：
當壓縮空氣進入氣缸內從下向上推動活塞運動，使閥門開啟；反之壓縮空氣從上向下推動活塞運動，使閥門關閉。

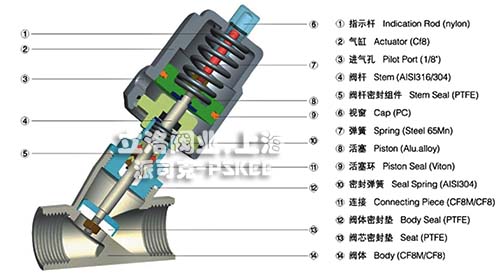

三、產品結構圖
四、技術參數
規格：螺紋式、快裝、焊接：G1/2"-2"
法蘭式：DN15-DN100
閥體材質：螺紋式、快裝、焊接：不銹鋼304、316
法蘭式：不銹鋼304、316執行器材質：PA、不銹鋼
密封材質：PTFE
粘度：max.600mm2/s
介質溫度：-10℃~+180℃環境溫度：（PTFE-20 ℃～180 ℃）（PPL-20 ℃～220 ℃）
控制介質：中性氣體、空氣
安裝：可根據需要安裝，最好使執行機構朝上
適用
介質：水、氣體、液體、酒精、油、燃料、鹽溶液、堿溶液、有機溶液，蒸汽。
五、安全注意事項
在安裝使用本閥前，請確認您的使用環境及操作條件符合本說明之要求。因錯誤使用產品或盲目操作導致的任何問題，需自行負責。
1.安裝使用中注意防漏檢查。
2.管路內能高溫流體時，不要觸碰閥門，以免燙傷。
3.執行器氣源要求保證干燥清潔。
4.檢查氣源壓力值在許可范圍內并鎖定（0.3-0.8Mpa）
5.檢查環境溫度在許可范圍內（-10 ℃～80 ℃）
6.檢查介質溫度在許可范圍內
（PTFE-20 ℃～180 ℃）（PPL-20 ℃～220 ℃）
7.觀察指示桿是否正常
六、安裝與拆卸
1.根據具體條件選擇閥門安裝方向。

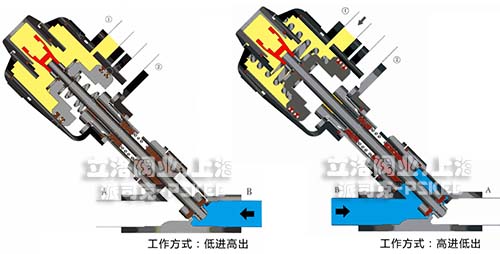

2.普通型安裝方式為：介質高進低出；如介質流動上圖所示。
3.防水錘安裝方式為：介質低進高出；介質流動如上圖所示。
4.安裝閥門時主管路應清理干凈，確保介質無雜質或焊渣，以免損壞閥芯，造成泄漏。
5.安裝焊接閥門時，請先將執行器卸離閥體。
6.選擇適當調節范圍的調壓表。確保氣源容量及壓力范圍足夠。7.檢查各連接處保證密封完好。
8.檢修或更換閥芯密封墊時，拆卸閥體與連接請?jiān)诔�、閥門開啟的狀態下進行，以避免對接頭螺紋造成損壞。
9.安裝時請?jiān)陂y體和接頭的螺紋上涂少量螺紋專用潤滑脂，然后擰緊。
