一、選型常識
1.電磁閥結構

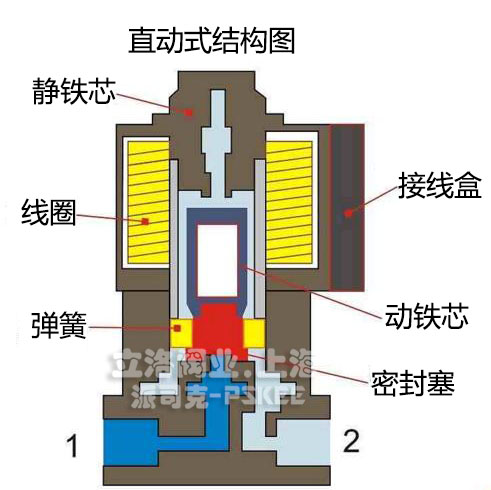

a. 直動式電磁閥：結構簡單，動作可靠，在低壓、零壓、微真空下正常工作。
b. 分步直動式電磁閥：結構合理，動作可靠， 在零壓差時工作也可靠。

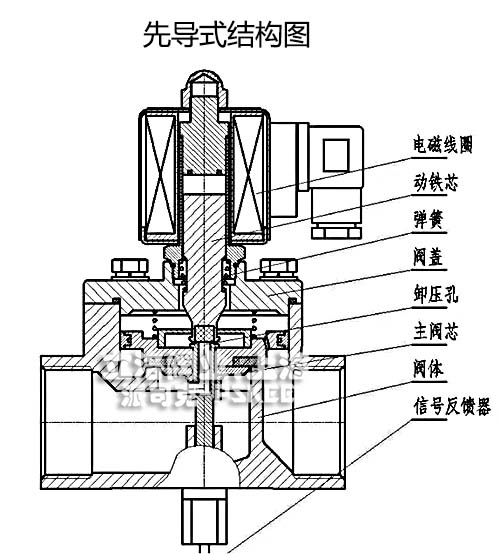

c. 先導式電磁閥：是由副閥和主閥兩大部件構成的先導式二次開閥,在中壓、高壓下工作可靠，活塞式結構可耐高溫高壓介質。
2.電磁閥線圈
a. 電磁閥工作方式分常閉型和常開型，常閉型：指通電打開，常開型：指通電關閉。
b. 一般電磁線圈不防水，在條件不允許的請選用防水型， 可以定做，訂貨須注明。
c. 在介質為可燃?xì)怏w或易燃、易爆等爆炸性混合場合應選用防爆性電磁閥。
二、安裝事宜
a.電磁閥檢查
1. 電源、電壓是否相符。
2. 使用壓力是否相符。
3. 接管螺紋是否相符。
b.電磁閥安裝。
1.清除管內的異物和銹斑，若管道或介質中有異物或雜質、應在閥前安裝過濾裝置。
2. 管道螺紋密封包扎或滴膠應留出第1牙。
3.注意閥上的流向標記應與介質流動方向一致。
4.最佳安裝位置為線圈豎直向上、即電磁閥最好水平安裝。
5.安裝時嚴禁在線圈、電磁管上使力、當扳手使用。
三、注意事項
1 .電磁閥在可燃?xì)怏w或蒸汽與空氣形成的爆炸性混合場合、或介質為易燃、易爆、易爆油品及氣體時、應選用防爆性電磁閥。
2. 線圈帶電時、嚴禁覆蓋、取下、以防過熱燒毀。
3. 線圈帶電正常工作時、由于自身發熱、溫度較高、請勿觸摸。
4. 介質的粘度不得超出使用范圍，一般適用運動粘度≤21mm2/S的水、蒸汽、弱酸、弱堿、油品等流體介質。
5. 閥門從管道連接中拆卸前，必須先泄去介質壓力、切斷電源。
四、故障排除
常閉型電磁閥在剛通上流體時會自動排出、但在極短時間內就會自動關閉、這是正�，F(xiàn)象。
|
故障內容
|
產生原因
|
排除方法
|
|
開閥時介質不流通
|
電源接線故障、線圈產生異味
|
檢查電源、電壓、重行接線或更換線圈
|
|
先導閥排氣孔堵塞
|
拆卸先導頭、清除異物
|
|
工作壓力超出最大壓力范圍
|
調整工作壓力或更換產品型號
|
|
關閉時介質不切斷
|
斷電器未脫開
|
修正或更換斷電器
|
|
膜片破裂或活塞損壞
|
更換膜片或活塞
|
|
膜片或活塞上的進氣小孔堵塞
|
疏通膜片或活塞上的進氣小孔
|
|
先導頭密封不良
|
更換先導頭
|
|
閥口損傷
|
清洗、研磨閥口、或更換閥門
|
|
通電時噪聲過大
|
動、靜鐵芯吸合面有異物
|
清除異物、用清潔布沾汽油擦清吸合面
|
|
線圈緊固件松動
|
擰緊緊固件
|
|
電源電壓波動超出使用范圍
|
調整到允許范圍
|
|
介質工作壓力不適合
|
調整工作壓力或換型號
|

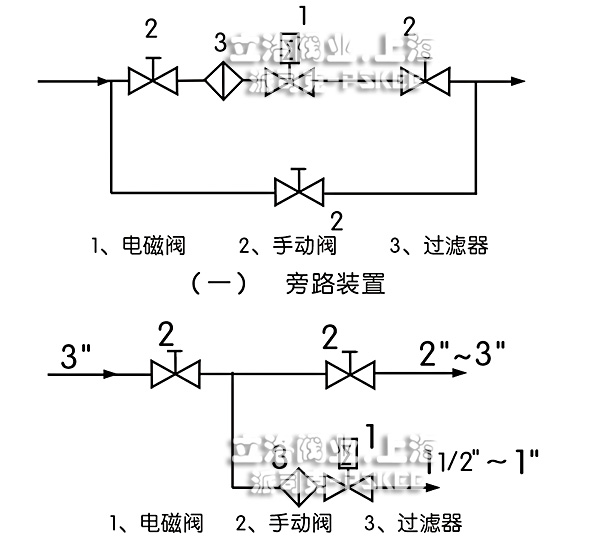

五、安裝示意圖
蒸汽電磁閥
