【國標法蘭球閥】派司克品牌.質量保證，派司克閥業全方面介紹國標法蘭球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列法蘭球閥。
|

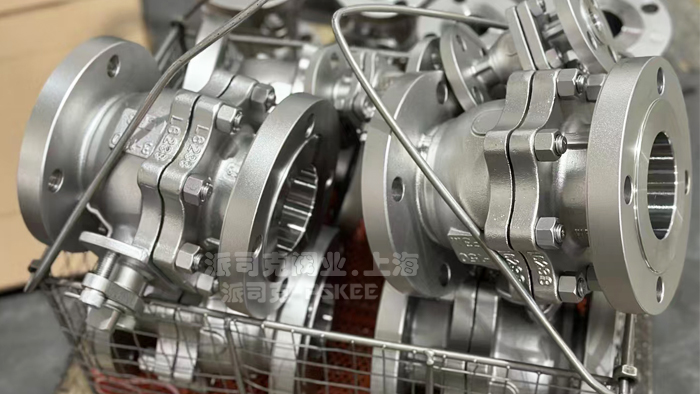

國標法蘭球閥概述：
|
|
法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密；全通道閥體內腔為介質提供了阻力很小、直通的流道；國標法蘭球閥本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙稀等；球閥閥體可以是整體的，也可以是組合式的。
|
|
|
國標法蘭球閥設計標準：
|
防爆中軸/全流
設計和制造標準按照 GB/T12237/1989；
結構長度按照: GB/T12221-1989；
法蘭端尺寸按照：GB9113.1；
檢驗和測試按照: GB/T13927-1992；
防火設計測試：API607；
|
|
|
|

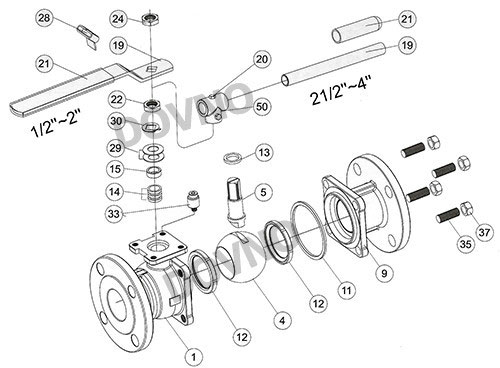

國標法蘭球閥結構圖：
|
|
|
國標法蘭球閥主要材料：
|
|
NO.
|
名稱
|
PN16/40
|
Class150/300
|
JIS-10K
|
QTY
|
|
1
|
本體 BODY
|
1.4408
|
1.0619
|
CF8M
|
WCB
|
SCS14
|
SCPH2
|
1
|
|
4
|
球 BALL
|
1.4408
|
1.0619
|
CF8M
|
WCB
|
SCS14
|
SCS13
|
1
|
|
5
|
中軸 STEM
|
SS316
|
SS304
|
SS316
|
SS304
|
SS316
|
SS304
|
1
|
|
9
|
測蓋END CAP
|
14408
|
1.0619
|
CF8M
|
WCB
|
SCS14
|
SCPH2
|
1
|
|
11
|
大薄片BODY SEAL
|
PTFE
|
1
|
|
12
|
球墊 SEAT
|
PTFE
|
2
|
|
13
|
小薄片 THRUST WASHER
|
PTFE
|
1
|
|
14
|
中口 STEM PACKING
|
PTFE
|
1SET
|
|
15
|
鐵圈 GLAND BUSH
|
SS304
|
1
|
|
19
|
扳桿 HANDLE
|
LRON
|
1
|
|
20
|
螺絲 SET BOLT
|
SS304
|
2
|
|
21
|
把手膠套 HANDLE COVER
|
PLASTIC
|
1~2
|
|
24
|
把手螺帽 HANDLE NUT
|
SS304
|
1
|
|
28
|
鎖片 STOP PIN
|
SS304
|
1
|
|
29
|
盤型華司 BELLEVILLE WASHER
|
SS301
|
2
|
|
30
|
防松華司 TAB WASHER
|
SS304
|
1
|
|
33
|
擋柱 STOP PIN
|
SS304
|
1
|
|
35
|
螺栓 BODY BOLT
|
A193 Gr.B8
|
|
6~8
|
|
37
|
螺帽 BOLT
|
A193 Gr.8
|
|
6~8
|
|
50
|
扳桿接頭 HANDLE ADAPTER
|
ASTM A351 Gr.CF8
|
1
|
|
|
國標法蘭球閥應用：
|
|
法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。 本類閥應安裝在管道的水平方向。
|
|

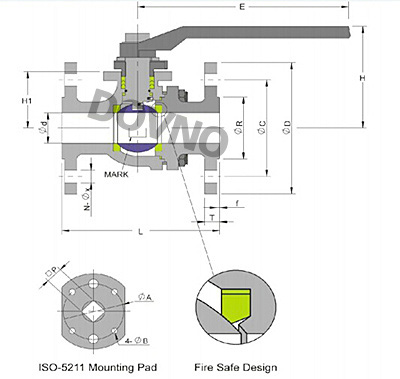

國標法蘭球閥外形尺寸圖：
|
|
|
國標法蘭球閥1.6Mpa外形連接尺寸：
|
|
Site
|
L
|
ΦD
|
ΦR
|
ΦC
|
ΦD
|
H
|
H1
|
E
|
T
|
f
|
N
|
ΦX
|
ΦA(chǔ)
|
ΦB
|
P
|
|
1/2"
|
130
|
15
|
45
|
65
|
95
|
78
|
34
|
110
|
14
|
2
|
4
|
14
|
42
|
4
|
11
|
|
3/4"
|
130
|
20
|
55
|
75
|
105
|
79
|
35.5
|
110
|
14
|
2
|
4
|
14
|
42
|
4
|
11
|
|
1"
|
140
|
25
|
65
|
85
|
115
|
88
|
45
|
160
|
14
|
2
|
4
|
14
|
50
|
4
|
11
|
|
1-1/4"
|
165
|
32
|
78
|
100
|
135
|
100
|
50
|
160
|
16
|
2
|
4
|
18
|
50
|
5
|
14
|
|
1-1/2"
|
165
|
40
|
85
|
110
|
145
|
122
|
60
|
185
|
16
|
3
|
4
|
18
|
70
|
6.5
|
17
|
|
2"
|
203
|
50
|
100
|
125
|
160
|
130
|
68
|
185
|
16
|
3
|
8
|
18
|
70
|
6.5
|
17
|
|
2-1/2"
|
222
|
65
|
120
|
145
|
180
|
148
|
86
|
305
|
18
|
3
|
8
|
18
|
102
|
6.5
|
17
|
|
3"
|
241
|
80
|
135
|
160
|
195
|
167
|
96
|
305
|
20
|
3
|
8
|
18
|
102
|
8.5
|
22
|
|
4"
|
305
|
100
|
155
|
180
|
215
|
188
|
117
|
305
|
20
|
3
|
8
|
18
|
102
|
8.5
|
22
|
|
5"
|
356
|
125
|
185
|
210
|
245
|
246
|
141
|
500
|
22
|
3
|
8
|
18
|
125
|
10.5
|
22
|
|
6"
|
394
|
150
|
210
|
240
|
280
|
288
|
172
|
645
|
24
|
3
|
8
|
23
|
125
|
10.5
|
27
|
|
8"
|
457
|
200
|
265
|
295
|
335
|
329
|
213
|
845
|
26
|
3
|
12
|
23
|
125
|
10.5
|
27
|
|
10"
|
533
|
250
|
320
|
355
|
405
|
396
|
255
|
1335
|
30
|
3
|
12
|
25
|
140
|
14
|
36
|
|
國標法蘭球閥采用兩片式分體式結構設計，按GB/T12237設計標準，結構長度：GB/T12221，法蘭標準GB/T9113。國標法蘭球閥具有防火結構設計，ISO5211平臺設計；防靜電裝置；防爆出設計；法蘭球閥有雙層閥桿填料符合閥桿泄露測試要求；自動壓緊填料設計。
·國標法蘭球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·國標法蘭球閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·國標法蘭球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·國標法蘭球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·國標法蘭球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
