【三片式德標球閥】派司克品牌.質量保證，派司克閥業全方面介紹三片式德標球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列德標球閥。
|
三片式德標球閥概述：
|
|
德標法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。閥體內腔為介質提供了阻力很小、直通的流道;德標法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。 本類閥應安裝在管道的水平方向。
|
|
|
|
三片式德標球閥設計標準：
|
APPLECABLE STANDARDS：
防爆中軸/全流Blow-out Proof stem/Full port
設計和制造標準按照Design: DIN3357 EN 12516-1；
結構長度按照face toface : DIN EN 1092-1；
法蘭端尺寸按照End Flange：DIN3202；
檢驗和測試按照Test: DIN3230 EN12266；
防火設計測試Fire Safe：API607 ISO 10497；
|
|
|
|

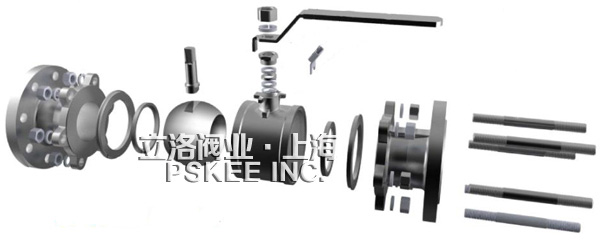

三片式德標球閥結構圖：
|
|
|
|
|
三片式德標球閥材料表：
|
|
零件名稱PART NAME
|
材質MATERIAL
|
|
閥體BODY
|
SS304/SS316
|
|
球體 BALL
|
SS304/SS316
|
|
螺母GLAND NUT
|
SS304/SS316
|
|
螺栓BOLT
|
SS304/3SS16
|
|
密封線JOINT GASKET
|
PTFE
|
|
密封圈JOINT RING
|
PTFE
|
|
止推墊STOP RING
|
PTFE
|
|
閥桿STEM
|
SS304/SS316
|
|
填料STEM PACKING
|
PTFE
|
|
定位片STOP
|
304/SS316
|
|
鎖片 LOCKPAD
|
SS304
|
|
壓蓋GLAND
|
CF8/CF8M
|
|
卡簧SNAP RING
|
3SS04/SS316
|
|
手柄HANDLE
|
CF8/CF8M
|
|
壓蓋螺栓GLAND BOLT
|
SS304/SS316
|
|
|
|
|

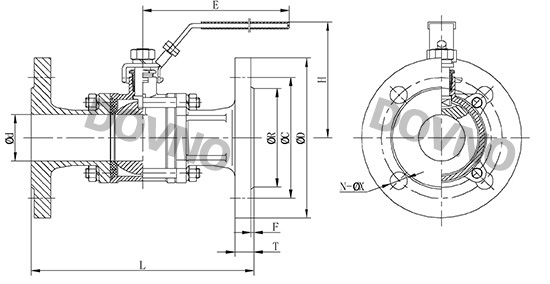

三片式德標球閥外形尺寸圖：
|
|
|
|
|
三片式德標球閥外形尺寸表：
|
|
單位：mm
|
|
Size
|
PN
|
d
|
L
|
R
|
C
|
D
|
H
|
E
|
F
|
T
|
N
|
ØX
|
|
1/2"
|
10-40
|
15
|
130
|
45
|
65
|
95
|
77
|
160
|
2
|
14
|
4
|
14
|
|
3/4"
|
10-40
|
20
|
150
|
58
|
75
|
105
|
90
|
160
|
2
|
16
|
4
|
14
|
|
1"
|
10-40
|
25
|
160
|
68
|
85
|
115
|
92
|
180
|
2
|
16
|
4
|
14
|
|
1-1/4"
|
10-40
|
32
|
180
|
78
|
100
|
140
|
105
|
200
|
2
|
16
|
4
|
18
|
|
1-1/2"
|
10-40
|
38
|
200
|
88
|
110
|
150
|
111
|
220
|
3
|
16
|
4
|
18
|
|
2"
|
10-40
|
50
|
230
|
102
|
125
|
165
|
120
|
220
|
3
|
18
|
4
|
18
|
|
2-1/2"
|
10-16
|
65
|
290
|
122
|
145
|
185
|
145
|
280
|
3
|
18
|
4
|
18
|
|
3"
|
10-16
|
78
|
310
|
138
|
160
|
200
|
155
|
280
|
3
|
20
|
8
|
18
|
|
4"
|
10-16
|
100
|
350
|
158
|
180
|
220
|
168
|
300
|
3
|
20
|
8
|
18
|
|
三片式德標球閥很小的轉動力矩就能關閉嚴密。閥體內腔為介質提供了阻力很小、直通的流道。德標法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，
三片式德標球閥還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。
·三片式德標球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·三片式德標球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·三片式德標球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·三片式德標球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·三片式德標球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
