【法蘭旋啟式止回閥】派司克品牌.質量保證，派司克閥業全方面介紹法蘭旋啟式止回閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及止回閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列法蘭止回閥。
|
法蘭旋啟式止回閥產品應用：
|
|
法蘭旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟 或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。旋啟式止回閥適用介質為：水、油品、蒸汽、酸性介質等,產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
|
|
|
法蘭旋啟式止回閥產品特點：
|
|
法蘭旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。還可用于給其中的壓力可能升至大過主系統壓力的輔助系統提供補給的管路上.其功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。只用于介質單向流動的管路上，阻止介質回流，以防發生事故。 適用介質為：水、油品、蒸汽、酸性介質等。
|
|
|
|
法蘭旋啟式止回閥產品標準：
|
設計標準：Design: GB12236
結構長度：Face to Face: GB12221
法蘭標準：End Flange: JB/T79-1994
工作溫度：-46℃-+450℃
|
|
|

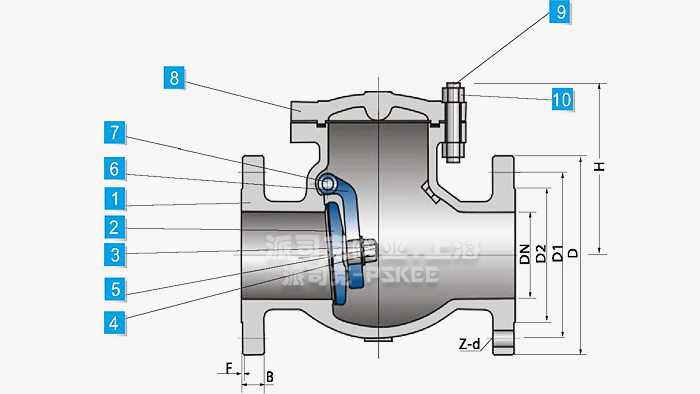

法蘭旋啟式止回閥主要材料表：
|
|
NO.
|
PARTS NAME
|
MATERIAL
|
|
1
|
閥體/BODY
|
CF8M
|
CF8
|
WCB
|
|
2
|
閥瓣/DISC
|
CF8M
|
CF8
|
WCB
|
|
3
|
墊片/GASKET
|
Graphite
|
|
4
|
螺母/NUT
|
A194-B8
|
|
5
|
雙頭螺栓/BOLT
|
A193-8
|
|
6
|
搖臂/ROCKER ARM
|
CF8M
|
CF8
|
WCB
|
|
7
|
插銷/PLUG
|
SUS304
|
|
8
|
閥蓋/CAP
|
CF8M
|
CF8
|
WCB
|
|
9
|
六角螺母
|
/NUT A194-B4
|
|
10
|
雙頭螺栓/BOLT
|
A193-8
|
|
|
|
|
法蘭旋啟式止回閥外形尺寸表：
|
|
DN
|
H
|
D
|
D1
|
D2
|
B
|
F
|
Z-d
|
|
32
|
120
|
135
|
100
|
78
|
18
|
2
|
4-18
|
|
40
|
130
|
145
|
110
|
85
|
18
|
3
|
4-18
|
|
50
|
140
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
65
|
160
|
180
|
145
|
120
|
22
|
3
|
8-18
|
|
80
|
185
|
195
|
160
|
135
|
22
|
3
|
8-18
|
|
100
|
210
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
125
|
250
|
270
|
220
|
188
|
28
|
3
|
8-25
|
|
150
|
300
|
300
|
250
|
218
|
30
|
3
|
8-25
|
|
200
|
380
|
360
|
310
|
278
|
34
|
3
|
12-25
|
|
法蘭旋啟式止回閥嚴格按 GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。主要功能是用來防止管路中的介質倒流。啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
·法蘭旋啟止回閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·法蘭旋啟止回閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·法蘭旋啟止回閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·法蘭旋啟止回閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·法蘭旋啟止回閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
