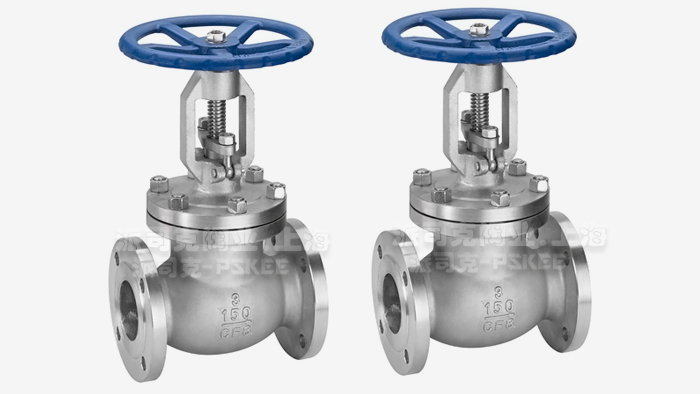

【美標法蘭
截止閥】派司克品牌.質量保證，派司克閥業全方面介紹
美標法蘭截止閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及截止閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列美標法蘭截止閥。
|
美標法蘭截止閥產品特點FEATERES：
|
法蘭連接 Flange Connection
閥座可依需求加焊硬質合金
Ball Seat Can Mix With Weld Hard Alloy As Requirement
可更換閥座及上密封閥座
The Replaceable Seat And The Sealing Seat
不銹鋼閥采用一體式閥座與上密封閥座
Stainless Steel Valve Adopt One-piece Seat And Sealing Seat
|
|
|
美標法蘭截止閥主要標準STANDARDS:：
|
|
美標法蘭截止閥設計標準：Design: ASME B16.34 API6D
壁厚標準：Wall Thickness: ASME B16.34
結構長度：Face to Face: ASME B16.10
法蘭標準：End Flange: ASME B16.5
檢測標準：Inspection & Testing: API598
|
|
|
|

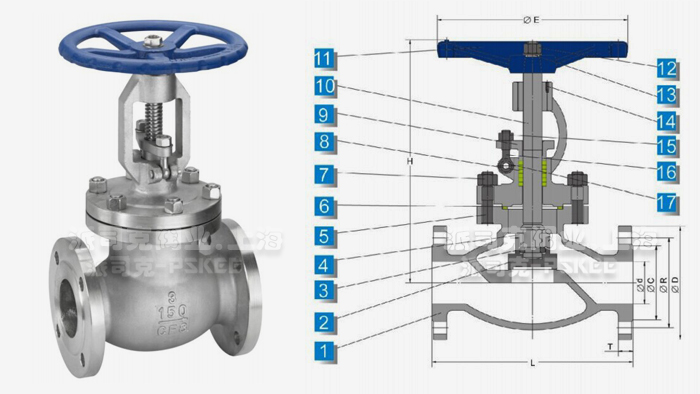

美標法蘭截止閥結構圖：
|
|
|
|
|
美標法蘭截止閥主要材料表：
|
|
NO.
|
PARTS NAME
|
MATERIAL
|
|
1
|
閥體/BODY
|
CF8M
|
CF8
|
WCB
|
|
2
|
閥瓣/DISC
|
CF8M
|
CF8
|
WCB
|
|
3
|
對開環/HALF RING
|
SUS304
|
|
4
|
閥瓣蓋/DISC COVER
|
CF8M
|
CF8
|
WCB
|
|
5
|
雙頭螺栓/BOLT
|
A193-B8
|
|
6
|
墊片/GASKET
|
Graphite
|
|
7
|
六角螺母/NUT
|
A194-8
|
|
8
|
填料/STEM PACKING
|
Graphite
|
|
9
|
壓蓋/bonnet
|
CF8M
|
CF8
|
WCB
|
|
10
|
閥桿/STEM
|
SUS304
|
|
11
|
手輪/WHEEL HANDLE
|
QT400-18
|
|
12
|
閥桿螺母/STEM NUT
|
SUS304
|
|
13
|
填料壓蓋/WASHE
|
SUS304
|
|
14
|
螺釘/SMALL BOLT
|
SUS304
|
|
15
|
六角螺母/STEM NUT
|
A194-8
|
|
16
|
活節螺栓/EYE BOLT
|
A193-B8
|
|
17
|
鎖片/LOCKING PIN
|
SUS304
|
|
|
|
|
150LB美標法蘭截止閥外形尺寸表：
|
|
Site
|
L
|
Φd
|
H
|
ΦE
|
ΦC
|
ΦR
|
ΦD
|
T
|
|
10K
|
150LB
|
10K
|
150LB
|
10K
|
150LB
|
10K
|
150LB
|
|
1/2"
|
108
|
15
|
180
|
140
|
51
|
35
|
70
|
60.5
|
95
|
89
|
12
|
12.1
|
|
3/4"
|
117
|
20
|
190
|
140
|
56
|
43
|
75
|
70
|
100
|
98
|
14
|
12.1
|
|
1"
|
127
|
25
|
200
|
140
|
67
|
51
|
90
|
79.5
|
125
|
108
|
14
|
12.1
|
|
1-1/4"
|
140
|
32
|
245
|
160
|
76
|
64
|
100
|
89
|
135
|
117
|
16
|
12.7
|
|
1-1/2"
|
165
|
40
|
250
|
160
|
81
|
73
|
105
|
98.5
|
140
|
127
|
16
|
14.3
|
|
2"
|
203
|
50
|
260
|
200
|
96
|
92
|
120
|
120.5
|
155
|
152
|
16
|
15.9
|
|
2-1/2"
|
216
|
65
|
315
|
200
|
116
|
105
|
140
|
139.5
|
175
|
178
|
18
|
17.5
|
|
3"
|
241
|
80
|
330
|
250
|
126
|
127
|
150
|
152.5
|
185
|
190
|
18
|
19.1
|
|
4"
|
292
|
100
|
395
|
250
|
151
|
157
|
175
|
190.5
|
210
|
229
|
18
|
23.9
|
|
5"
|
356
|
125
|
450
|
300
|
182
|
186
|
210
|
216
|
250
|
254
|
20
|
23.9
|
|
6"
|
406
|
150
|
540
|
350
|
212
|
216
|
240
|
241.5
|
280
|
279
|
22
|
25.4
|
|
8"
|
495
|
200
|
675
|
350
|
262
|
270
|
290
|
298.5
|
330
|
343
|
22
|
28.6
|
|
10"
|
622
|
250
|
835
|
400
|
324
|
324
|
355
|
362
|
400
|
406
|
24
|
30.2
|
|
12"
|
698
|
300
|
985
|
400
|
368
|
381
|
400
|
432
|
445
|
483
|
24
|
31.8
|
|
美標法蘭截止閥適用于工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。美標法蘭截止閥驅動方式有手動、齒輪傳動、電動、氣動等,閥座密封面材料為硬質合金，壓力級 150(Lb)~900(Lb)。
·美標法蘭截止閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·美標法蘭截止閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·美標法蘭截止閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·美標法蘭截止閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·美標法蘭截止閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按相關質量標準。
