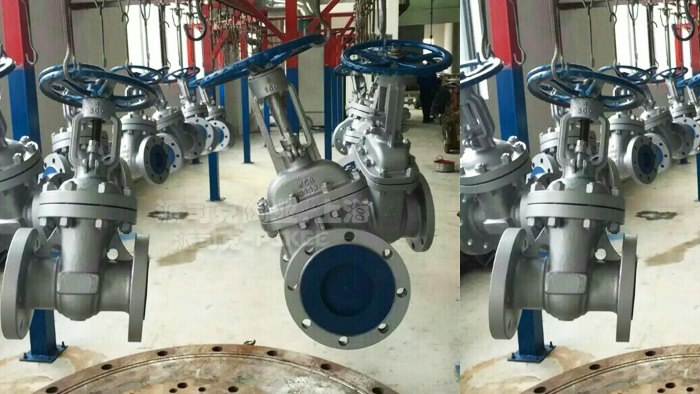

法蘭閘閥產品概述：
|
|
法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～425℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。法蘭閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等，閘閥操作方式有：手動、齒輪傳動、電動、氣動等。
|
|
|
|
法蘭閘閥產品特點：
|
|
閘閥法蘭連接，閥座可依需求加焊硬質合金，可更換閥座及上密封閥座，法蘭閘閥采用一體式閥座與上密封閥座。
|
|
|
|

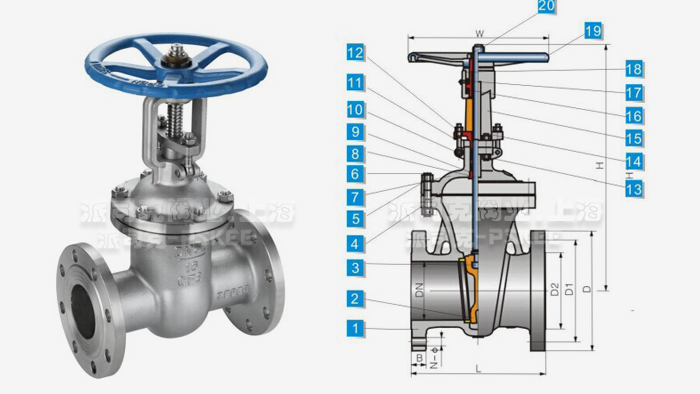

法蘭閘閥結構圖：
|
設計標準：GB 12234
壁厚標準： GB 26640
結構長度：GB 12221
法蘭標準：JB 97.1
檢測標準：GB 13927
溫度范圍：-46℃-+550℃
|
|
|
|
法蘭閘閥工作原理：
|
法蘭閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，楔形閘閥只能作全開和全關，不適合作調節和節流。閘閥一般通過閥桿隨旋轉手輪上下移動來完成閥門的啟閉。有明桿楔形閘閥和暗桿楔形閘閥兩種。明桿楔形閘閥是閥桿上下移動，閥桿螺母固定。暗桿閘閥是閥桿固定，閥桿螺母上下移動已完成啟閉。
法蘭閘閥密封可靠，性能優良；通常情況下采用楔式彈性閘板結構，大口徑閘閥設置滾動軸承，啟閉輕松；閘閥的形體簡單, 結構長度短，制造工藝性好，適用范圍廣。
|
|
|
|
法蘭閘閥主要零部件材料表：
|
|
NO.
|
PARTS NAME
|
MATERIAL
|
|
1
|
閥體/BODY
|
CF8M
|
CF8
|
WCB
|
|
2
|
閥瓣/DISC
|
CF8M
|
CF8
|
WCB
|
|
3
|
閥桿/STEM
|
SUS304
|
|
4
|
墊片/GASKET
|
Graphite
|
|
5
|
六角螺母/NUT
|
A194-8
|
|
6
|
雙頭螺栓/BOLT
|
A193-B8
|
|
7
|
閥蓋/CAP
|
CF8M
|
CF8
|
WCB
|
|
8
|
上閥座/SEAT
|
SUS304
|
|
9
|
填料/STEM PACKING
|
Graphite
|
|
10
|
圓柱銷/HINGE PIN
|
SUS304
|
|
11
|
活節螺栓/EYE BOLT8
|
A193-B
|
|
12
|
六角螺母/NUT
|
A194-8
|
|
13
|
六角螺母/NUT
|
A194-8
|
|
14
|
雙頭螺栓/BOLT
|
A193-B8
|
|
15
|
支架/STAND
|
CF8M
|
CF8
|
WCB
|
|
16
|
閥桿螺母/STEM NUT
|
SUS304
|
|
17
|
油嘴/NIPPLE
|
SUS304
|
|
18
|
軸承壓蓋/BEARING
|
CAP PLASTIC
|
|
19
|
手輪/HANDLE WHEEL
|
QT400-18
|
|
20
|
六角螺母/NUT
|
A194-8
|
|
|
|
|
法蘭閘閥PN16外形尺寸表：
|
|
公稱壓力
|
公稱通徑
|
標準值
|
|
參考值
|
|
L
|
D
|
D1
|
D2
|
B14
|
f
|
Z-Φd
|
W
|
H
|
重量Kg
|
Z41H/W
1.6Mpa
|
15
|
130
|
95
|
65
|
46
|
14
|
2
|
4-14
|
120
|
220
|
4
|
|
20
|
150
|
105
|
75
|
55
|
14
|
2
|
4-14
|
140
|
256
|
6
|
|
25
|
160
|
116
|
85
|
65
|
14
|
2
|
4-14
|
160
|
276
|
6
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4-18
|
180
|
280
|
7
|
|
40
|
200
|
145
|
112
|
86
|
16
|
3
|
4-18
|
200
|
300
|
18
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4-18
|
240
|
358
|
29
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4-18
|
255
|
415
|
32
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-18
|
280
|
435
|
46
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-18
|
320
|
500
|
63
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-23
|
360
|
675
|
134
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-23
|
400
|
818
|
192
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-25
|
456
|
970
|
273
|
|
300
|
500
|
460
|
410
|
375
|
30
|
4
|
16-25
|
500
|
1140
|
379
|
|
法蘭閘閥產品應用：
法蘭閘閥系列中常用的產品，其閘板采用彈性5度斜度結構，密封性能好，閘板和閥座的密封面采用不同硬度的司太立鈷基硬質合金堆焊而成，閘閥密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長，法蘭閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
·法蘭閘閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·法蘭閘閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·法蘭閘閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·法蘭閘閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·法蘭閘閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
