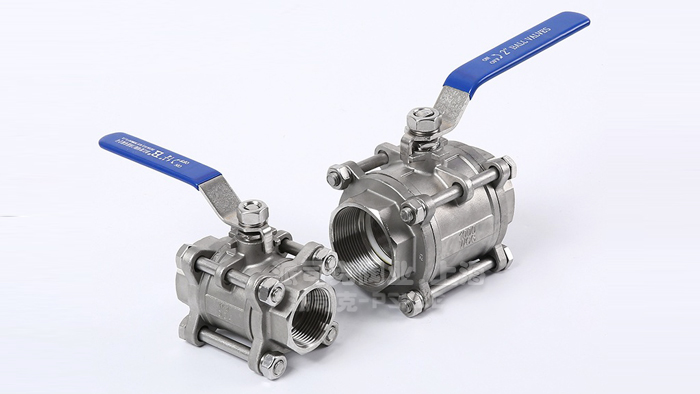

三片式內螺紋球閥產品簡述：
三片式球閥屬于內螺紋連接球閥的一種。閥體鑄造采用引進的精鑄工藝，結構合理、造型美觀。三片式
內螺紋球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
三片式內螺紋球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
三片式內螺紋球閥產品特點:
閥桿防脫出裝置設計
鋼球球槽上有泄壓設計
可先擇掛鎖裝置
采用脫臘鑄造
三片式內螺紋球閥設計標準：
設計和制造標準按照: ASME B16.34；
螺紋標準按照：ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1；JIS B 0203,ISO 7/1
對焊標準：B16.25
承插焊標準: ASME B16.11
檢測標準：: MSS SP-110,EN 12266

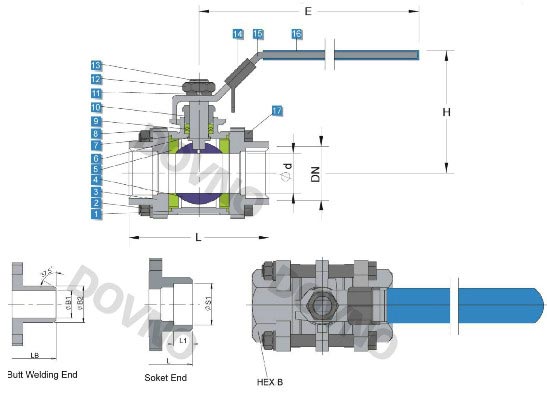

三片式內螺紋球閥結構圖：
三片式內螺紋球閥結構原理：
三片式內螺紋球閥采用分體式結構設計，三片式跟二片式類似，球閥也是全通徑的，但球體中間多了一個閥體，再由兩邊帶頸法蘭夾住，承受壓力較好，安裝方便，易拆卸維修和清洗。三片式內螺紋球閥全開、全關位置的鎖緊裝置設計：為防止啟、閉閥門的誤動作，在全開、全關位置設置有鎖定孔。可將球閥位置鎖定，以防止其他人誤動，以及震動等原因引起的閥位誤動。
三片式內螺紋球閥主要材料表：
|
NO
|
PARTS NAME
|
MATERIAL
|
|
1
|
閥體/BODY
|
CF8M
|
CF8
|
WCB
|
|
2
|
螺母/NUT
|
SUS304
|
SUS304
|
SUS304
|
|
3
|
閥蓋/CAP
|
CF8M
|
CF8
|
WCB
|
|
4
|
球體/BALL
|
CF8M
|
CF8
|
CF8
|
|
5
|
閥座/SEAT
|
PTFE
|
PTFE
|
PTFE
|
|
6
|
止推墊片/THRUST WASHER
|
PTFE
|
|
7
|
密封圈/CAP GASKET
|
PTFE
|
|
8
|
彈簧墊圈/SPRING WASHER
|
SUS304
|
|
9
|
填料/STEM PACKING
|
PTFE
|
|
10
|
填料壓蓋/PACKING GLAND
|
SUS304
|
|
11
|
彈簧墊圈/SPRING WASHER
|
SUS304
|
SUS304
|
SUS304
|
|
12
|
螺母/NUT
|
SUS304
|
|
13
|
閥桿/STEM
|
SS316
|
SUS304
|
SUS304
|
|
14
|
鎖片/LOCKING DEVICE
|
SUS301
|
SUS301
|
SUS301
|
|
15
|
手柄/HANDLE
|
SUS304
|
SUS304
|
SUS304
|
|
16
|
手柄套/HANDLE COVER
|
PLASTIC
|
PLASTIC
|
PLASTIC
|
|
17
|
雙頭螺栓/BOLT
|
SUS304
|
SUS304
|
SUS304
|
三片式內螺紋球閥外形尺寸表：
|
Site
|
Φd
|
L
|
H
|
E
|
L1
|
ΦS1
|
LB
|
ΦB1
|
ΦB2
|
HEX.B
|
THREAD
|
|
1/2"
|
15
|
70
|
64
|
120
|
10
|
22
|
71
|
15
|
22
|
26
|
NPT、BSP、BSPT、DIN、 PT、
Etc.
|
|
3/4"
|
20
|
80
|
67
|
120
|
13
|
27
|
80
|
50
|
27
|
32
|
|
1"
|
25
|
86
|
73
|
120
|
13
|
34
|
88
|
25
|
34
|
38
|
|
1-1/4"
|
32
|
100
|
84
|
150
|
16
|
43
|
100
|
32
|
42
|
49
|
|
1-1/2"
|
38
|
108
|
98
|
170
|
16
|
49
|
110
|
38
|
48
|
54
|
|
2"
|
48
|
136
|
107
|
170
|
17
|
61
|
136
|
49
|
60
|
68
|
|
2-1/2"
|
65
|
165
|
129
|
250
|
17
|
74
|
173
|
65
|
75
|
83
|
|
3"
|
78
|
192
|
136
|
250
|
17
|
90
|
198
|
80
|
92
|
96
|
|
4"
|
98
|
242
|
167
|
300
|
20
|
115
|
245
|
98
|
110
|
123
|
三片式螺紋球閥適用于 PN1.0～6.3MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，三片式螺紋球閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
·三片式內螺紋球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·三片式內螺紋球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·三片式內螺紋球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·三片式內螺紋球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·三片式內螺紋球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
