【KHB高壓球閥】派司克品牌.質量保證，派司克閥業全方面介紹KHB高壓球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高壓球閥。

---

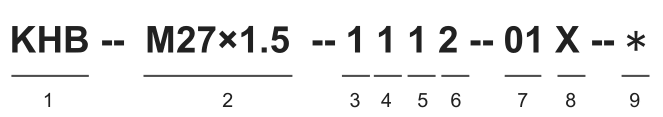

KHB高壓球閥型號說明：

1、KHB高壓球閥系列代號：KH B(BKH )系列、KH M (M KH )系列 2、連接代號：M **、G **、**LR 、**SR 、PT**、N PT** 3、閥體材料：1-鋼 4、球體材料：1-鋼、2-黃銅 5、工作溫度：1. -25~+100℃、2. -30~+170℃ 6、其他密封：2-丁晴橡膠、4-氟橡膠 7、手柄形式：01-鋁質直柄、02-鋁質曲柄、03-鑄鋅直柄、04-鑄鋅曲柄 05-鋼質直柄、06-鋼質曲柄、09-不帶手柄 8、設計序號：由生產商定 9、表面處理：-磷化、G -電鍍黃鋅

KHB高壓球閥圖形符號Sym bol:

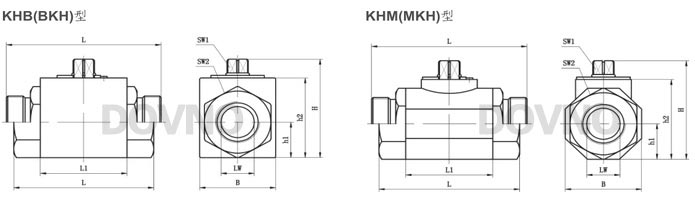

KHB高壓球閥圖結構圖:

KHB高壓球閥外形尺寸表：

連接口略圖:

簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-M16×1.5 500 06 06 11 M16×1.5 11 69 40 26 45 13.5 33 8 09 22 KHB-M22×1.5 500 08 08 16 M22×1.5 12 76 42 32 49 16 36 10 09 27 KHB-M27×1.5 500 10 10 20 M27×1.5 12 76 42 32 49 16 36 10 09 27 KHB-M30×1.5 400 16 15 24 M30×1.5 13 84 48 38 61 19 45 11 09 32 KHB-M36×2 315 20 20 30 M36×2 15 103 60 48 70 25 55 11 12 41 KHB-M42×2 315 25 23 35 M42×2 18 116 65 57 79 28.5 64 11 12 50 KHB-M52×2 315 32 32 40 M52×2 20 149 84 75 101 37.5 84 12 14 60 KHB-M60×2 315 40 38 45 M60×2 22 174 91 85 112 42.5 95 12 14 70

簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-G1/8 500 04 06 ／ G1/8 10 69 40 26 45 13.5 33 8 09 22 KHB-G1/4 500 06 06 ／ G1/4 14 69 40 26 45 13.5 33 8 09 22 KHB-G3/8 500 10 10 ／ G3/8 14 72 42 32 49 16 36 10 09 27 KHB-G1/2 500 13 12 ／ G1/2 16 83 48 35 49 17 40 10 09 30 KHB-G1/2 400 16 15 ／ G1/2 16 83 48 38 61 19 45 11 09 32 KHB-G3/4 315 20 20 ／ G3/4 18 95 60 48 70 25 55 11 12 41 KHB-G1 315 25 25 ／ G1 21 113 65 57 79 28.5 64 11 12 50 KHB-G 11/4 315 32 32 ／ G 11/4 22 110 84 75 101 37.5 84 12 14 60 KHB-G 11/2 315 40 38 ／ G 11/2 24 130 91 85 112 42.5 95 12 14 70 KHB-G2 315 50 48 ／ G2 26 140 100 105 131 52.5 112 12 14 80

簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-NPT1/8 500 04 06 ／ NPT1/8 10 69 40 26 45 13.5 33 8 09 22 KHB-NPT1/4 500 06 06 ／ NPT1/4 14 69 40 26 45 13.5 33 8 09 22 KHB-NPT3/8 500 10 10 ／ NPT3/8 14 72 42 32 49 16 36 10 09 27 KHB-NPT1/2 500 13 12 ／ NPT1/2 16 83 48 35 49 17 40 10 09 30 KHB-NPT1/2 400 16 15 ／ NPT1/2 16 83 48 38 61 19 45 11 09 32 KHB-NPT3/4 315 20 20 ／ NPT3/4 18 95 60 48 70 25 55 11 12 41 KHB-NPT1 315 25 25 ／ NPT1 21 113 65 57 79 28.5 64 11 12 50 KHB-NPT 11/4 315 32 32 ／ NPT 11/4 22 110 84 75 101 37.5 84 12 14 60 KHB-NPT 11/2 315 40 38 ／ NPT 11/2 24 130 91 85 112 42.5 95 12 14 70 KHB-NPT2 315 50 48 ／ NPT2 26 140 100 105 131 52.5 112 12 14 80

簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-06LR 500 04 04 06 M12×1.5 10 67 40 26 45 13.5 33 8 09 22 KHB-08LR 500 06 06 08 M14×1.5 10 67 40 26 45 13.5 33 8 09 22 KHB-10LR 500 08 08 10 M16×1.5 11 74 42 32 49 16 36 10 09 27 KHB-12LR 500 10 10 12 M18×1.5 11 74 42 32 49 16 36 10 09 27 KHB-15LR 500 13 12 15 M22×1.5 12 82 48 35 53 17 40 10 09 30 KHB-15LR 500 12 12 15 M22×1.5 12 82 48 38 61 19 45 11 09 32 KHB-18LR 500 13 12 18 M26×1.5 12 82 48 35 53 17 40 10 09 30 KHB-18LR 400 16 15 18 M26×1.5 12 82 48 38 61 19 45 11 09 32 KHB-22LR 315 20 19 22 M30×2 14 101 60 48 70 25 55 11 12 41 KHB-28LR 315 25 24 28 M36×2 14 108 65 57 79 28.5 64 11 12 50 KHB-35LR 315 32 30 35 M45×2 16 141 84 75 101 37.5 84 12 14 60 KHB-42LR 315 40 36 42 M52×2 16 162 91 85 112 42.5 95 12 14 70

簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 KHB-08SR 500 04 05 08 M16×1.5 12 73 40 26 45 13.5 33 8 09 22 KHB-10SR 500 06 06 10 M18×1.5 12 73 40 26 45 13.5 33 8 09 22 KHB-12SR 500 08 08 12 M20×1.5 12 76 42 32 49 16 36 10 09 27 KHB-14SR 500 10 10 14 M22×1.5 14 80 42 32 49 16 36 10 09 27 KHB-16SR 500 13 12 16 M24×1.5 14 86 48 35 53 17 40 10 09 30 KHB-16SR 500 12 12 16 M24×1.5 14 86 48 38 61 19 45 11 09 32 KHB-20SR 500 13 12 20 M30×2 16 90 48 35 53 17 40 10 09 30 KHB-20SR 400 16 15 20 M30×2 16 90 48 38 61 19 45 11 09 32 KHB-25SR 315 20 20 25 M36×2 18 109 60 48 70 25 55 11 12 41 KHB-30SR 315 25 25 30 M42×2 20 120 65 57 79 28.5 64 11 12 50 KHB-38SR 315 32 30 38 M52×2 22 153 84 75 101 37.5 84 12 14 60

KHB型高壓球閥主要用于液壓管路中控制油液的流通和截止。本型球閥具有流阻損失小、密封性能可靠、操作方便、外觀精美等特點。本型高壓球閥主要有閥體、球體、閥桿、手柄和密封裝置組成。閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。

法蘭球閥

螺紋球閥

美標球閥

日標球閥

德標球閥

對夾球閥

高壓球閥

三通球閥

四通球閥

真空球閥

燃氣球閥

氧氣球閥

二片式球閥

一片式球閥

三片式球閥

固定球閥

高平臺球閥

O型切斷球閥

V型調節球閥

衛生級球閥

氣動球閥

電動球閥

不銹鋼球閥

上裝式球閥

英標球閥

焊接球閥

銅球閥

浮球閥

鑄鋼球閥

微型電動球閥

蝸輪球閥

氨用球閥

手動球閥

槽車球閥

鍛鋼球閥

高溫球閥

偏心半球閥

保溫球閥

斜面球閥

卸灰球閥

·KHB高壓球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·KHB高壓球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·KHB高壓球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·KHB高壓球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·KHB高壓球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
