【不銹鋼四通球閥】派司克品牌.質量保證，派司克閥業全方面介紹不銹鋼四通球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列不銹鋼四通球閥。
|
不銹鋼四通球閥作用原理：
|
|
不銹鋼四通球閥結構為法蘭連接，體積外形小，流體阻力小，流量大，轉換方向快等優點。本球閥有四只密封圈，因此球體旋轉任何一個方向都具有可靠的密封性，并可調節密封圈的位置，達到所需目的。不銹鋼四通球閥以聚四氟乙烯(塑料王)為密封材料，所以密封性能好而穩定，維修方便，開啟和關閉只要旋轉手柄90°便可轉換任何流體方向。
|
|
|
不銹鋼四通球閥主要零件材質：
|
零件名稱
|
材 質 Material
|
|
GB
|
ASTM
|
|
閥體、閥蓋
|
WCB
|
A216-WCB
|
|
密封圈
|
PTFE、對位聚苯 PTFE、
|
PTFE、對位聚苯 PTFE、
|
|
球體
|
1Cr18Ni9Ti
|
SS 304
|
|
閥座、閥桿
|
2Cr13
|
A246-416
|
|
雙頭螺柱
|
35CrMoA
|
A193-B7
|
|
|
|
不銹鋼四通球閥主要性能規范：
|
公稱壓力 PN(MPa)
|
試驗壓力
|
|
殼體
|
高壓液密封
|
低壓氣密封Low-
|
|
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
CLASS150
|
3.O
|
2.2
|
|
適用工況
|
適用介質
|
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
|
|
適用溫度Applicable temperature
|
-28-350℃
|
|
應用規范
|
連接法蘭
|
JB79-59、GB9113、HG20592-97、ANSI B16.5
|
|
檢驗試驗
|
GB9/T 9092-99、API 598
|
|
|
|
|

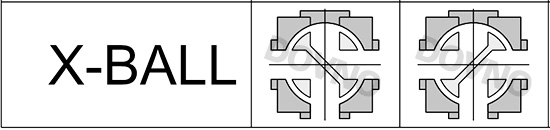

不銹鋼四通球閥換向圖：
|
|
|
|
|
國標不銹鋼四通球閥外形尺寸表：
|
|
國標GB STANDARD(PN1.6Mpa)
|
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
尺寸
（mm）
|
L
|
150
|
160
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
670
|
720
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
405
|
460
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
365
|
410
|
|
Z-Φd
|
4-Φ14
|
4-Φ14
|
4-Φ18
|
4-Φ18
|
4-Φ18
|
4-Φ18
|
4-Φ18
|
8-Φ18
|
8-Φ18
|
8-Φ18
|
8-Φ23
|
12-Φ23
|
12-Φ25
|
12-Φ25
|
|
|
|
|
日標不銹鋼四通球閥外形尺寸表：
|
|
日標 JIS STANDARD(10K)
|
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
尺寸
（mm）
|
L
|
150
|
160
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
670
|
720
|
|
D
|
95
|
100
|
125
|
135
|
140
|
155
|
175
|
185
|
210
|
250
|
280
|
330
|
400
|
445
|
|
D1
|
70
|
75
|
90
|
100
|
105
|
120
|
140
|
150
|
175
|
210
|
240
|
290
|
355
|
400
|
|
Z-Φd
|
4*15
|
4*15
|
4*19
|
4*19
|
4*19
|
4*19
|
4*19
|
8*19
|
8*19
|
8*23
|
8*23
|
12*23
|
12*25
|
16*25
|
|
|
|
|
美標不銹鋼四通球閥外形尺寸表：
|
|
美標ANSI STANDARD（150LB）
|
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
尺寸
（mm）
|
L
|
150
|
160
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
670
|
720
|
|
D
|
89
|
98
|
108
|
117
|
127
|
152
|
178
|
190
|
229
|
254
|
279
|
343
|
406
|
483
|
|
D1
|
60.5
|
70
|
79.5
|
889
|
98.5
|
121
|
140
|
153
|
191
|
216
|
242
|
299
|
362
|
432
|
|
Z-Φd
|
4*15
|
4*15
|
4*15
|
4*15
|
4*15
|
4*19
|
4*19
|
8*19
|
8*22
|
8*22
|
8*22
|
8*22
|
2*25
|
2*25
|
|
不銹鋼四通球閥產品應用：
不銹鋼四通球閥為"X"型流道的四通四面座球閥，旋轉90°可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。不銹鋼四通球閥在電站系統中稱為雙向供水轉閥（在石化系統中也稱空氣換向切換閥），四通球閥適用于液體、氣體、粉塵、漿料及含固體顆粒介質的循環系統，如：電站機組冷卻器正反向循環供水系統。
·不銹鋼四通球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·不銹鋼四通球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·不銹鋼四通球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·不銹鋼四通球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·不銹鋼四通球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
