【高真空球閥】派司克品牌.質量保證，派司克閥業全方面介紹高真空球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高真空球閥。

高真空球閥產品概述：

高真空球閥是應用在真空系統中（又能適用一定的壓力下）開啟或切斷氣流的真空球閥。本閥門結構緊湊，美觀，密封座補償設計。有自動補償密封座磨損功能，啟閉力矩小，壽命長等優點。適用的工作介質為帶酸、堿性的各類氣體或液體。

真空球閥性能特點：

●密封結構設計好，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足真空、高真空的現狀；
●開關扭矩小，配置氣動執行器小，工作穩定、可靠；
●結構緊湊，重量輕，外形簡潔、美觀；
●該球閥既能適用高真空，又能適用一定的正壓力下使用；
由于球閥全通導，又能達到真空要求，所以也能適用于加速器真空系統。

高真空球閥應用：

適用的介質為空氣及弱腐蝕性氣體。是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門。該球閥產品并已廣泛應用于新能源、真空鑄造、真空鍍膜行業及半導體產業。

高真空球閥主要技術參數：

適用范圍(Pa)	快卸法蘭（KF）2x105～1.3x10-5 活套法蘭16x105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-5
介質溫度（℃）	標準出廠：-30～+150 指定要求：-30～+240
安裝位置	任意
法蘭標準	GB4982；GB/T6070

高真空球閥主要材料表：

NO.	PART NAME	MATERIAL
1	本體BODY	CF8.CF3M
2	球 BALL	CF8.CF3M
3	中軸 STEM	SS304.SS316L
4	球墊 SEAT	RTFE

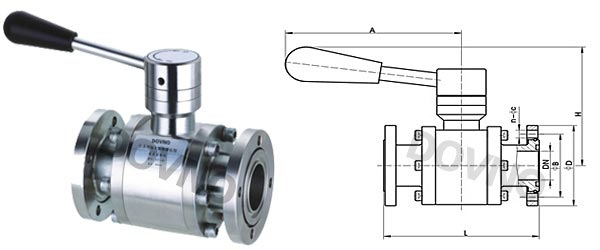

高真空球閥外形尺寸圖：

真空球閥是指工作壓力低于標準大氣壓的，形成一定真空密封的球閥。分為不同的連接型式，按照GB6070標準的活套法蘭連接、按照GB4982標準的快卸法蘭連接。
該球閥為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝達到接通或切斷真空系統管道路中的介質流。真空球閥驅動方式有：手動、氣動、電動等選擇。

高真空球閥外形尺寸表：

型號	通徑	φD	φB	H	L	A	n-φC
PSK-GU3041F	10	55	40	60	92	120	4-φ6.5
PSK-GU3041F	16	60	45	95	100	125
PSK-GU3041F	20	65	50	105	114	140
PSK-GU3041F	25	70	55	105	114	140
PSK-GU3041F	32	90	70	125	140	160	4-φ9
PSK-GU3041F	40	100	80	130	165	180
PSK-GU3041F	50	110	90	125	175	221
PSK-GU3041F	63	130	110	166	186	230
PSK-GU3041F	80	145	125	175	198	290	8-φ9
PSK-GU3041F	100	165	145	189	220	260	8-φ9
PSK-GU3041F	125	200	175	232	266	360	8-φ11
PSK-GU3041F	150	225	200	250	296	400	8-φ11
PSK-GU3041F	200	285	260	306	390	620	12-φ12

高真空（壓力）球閥是應用在真空系統中，（又能適用一定的壓力下）開啟或切斷氣流。本球閥結構緊湊，美觀，密封座補償設計。適用的介質為空氣及弱腐蝕性氣體。是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門。

相關產品

·高真空球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·高真空球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
·高真空球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·高真空球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·高真空球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。

產品品牌	PSKEE
產品型號	PSK-GU3041KF
產品口徑	DN10-DN200
產品壓力	1.3x10（-5）
產品材質	CF8/CF3M
產品應用	新能源,真空鑄造,真空鍍膜
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。
