【電動V型球閥】派司克品牌.質量保證，派司克閥業全方面介紹電動V型球閥相關準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列電動V型球閥。

電動V型球閥產品簡述：

電動V型球閥無需另配伺服放大器，輸入（4-20mADC或1-5VDC）信號及單相電源既可控制，實現對壓力、流量、溫度、液位等參數調節。V型球閥閥芯采用V型球切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調節比大，密封性好，重量輕等特點。電動V型球閥適用用于除小口徑，角型，三通連接外的大部份場合，適使用于泥漿各含有纖維性介質，以及含小微小固體懸浮特介質的調節。該球閥廣泛應用于造紙業，制糖、石油、化工、冶金等工業自動控制系統中。

電動V型球閥設計標準：

1.電動V型球閥法蘭標準：ASME B 16.5、 GB/T 9113.1-2010、
JB/T79.1-1994 EN 1092-1:2001
2.壓力-溫度額定值：ASME B16.34-2003
GB/T 1224-2007 ISO7005-1
3.結構長度標準:
V型球閥對夾式：企業標準
V型球閥法蘭式：ISA S75.4-1995. IEC/DIN 534-3-2
4.電動V型球閥適用溫度范圍
常溫型：-29℃～120℃
中溫型：-29℃～200℃
高溫型：-29℃～300℃
密封與強度試驗標準：
強度有密封實驗標準：GB/T 4213-2007

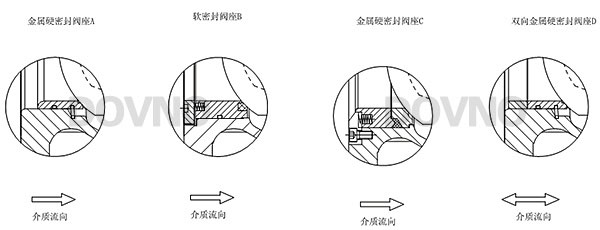

電動V型球閥-閥座示意圖：

電動V型球閥-閥座性能參數：

金屬密封閥座
閥座	304+316+司太立合金
彈簧	17-7PH/316
O形圈	氟橡膠/高溫氟橡膠
填料	PTFE/石墨
球面硬化處理	鍍硬鉻/氮化/噴WC/噴圖/STL
適用溫度	-29~150℃,-29~250℃
適用介質	水/油/氣/固體顆粒/懸浮

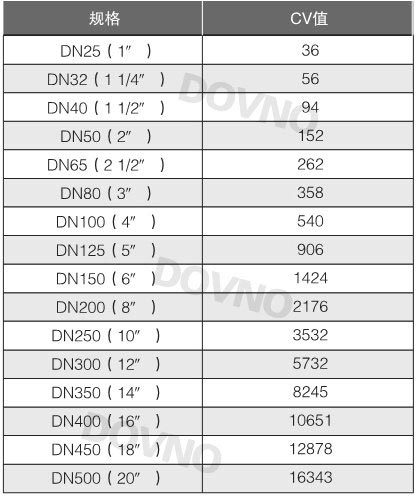

電動V型球閥-流量特性CV值：

電動V型球閥產品性能：

基本誤差	回差	死區	輸入信號	輸出信號
全行程的 ≤±2%	全行程的 ≤±2%	全行程的 ≤0.8%	4～20mADC	4～20mADC

公稱通徑D（mm）	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力PN（MPa）	1.6、2.5、4.0、6.4

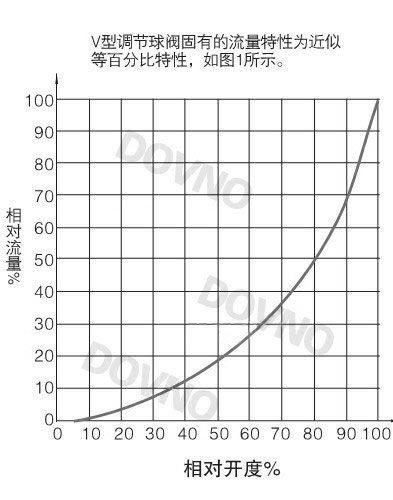

流量特性	近似等百分比（參見典型曲線圖）、直線特性
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度）	8.5～30				36～60
可調節比	250:1						300:1

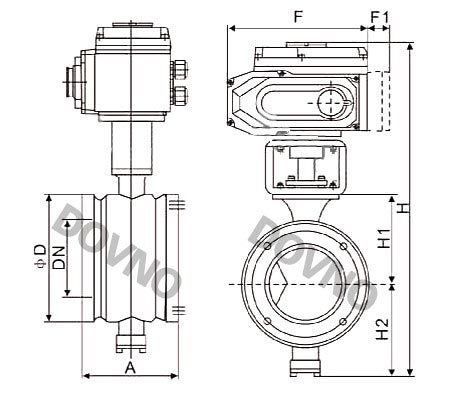

電動V型球閥外形尺寸圖：

電動V型球閥外形尺寸表：

公稱通徑DN	尺寸
公稱通徑DN	A	ΦD	H1	H2	H	F	F1
15	62	64	74	75	390	161	40
20	62	64	74	75	390	161	40
25	62	64	74	75	390	161	40
32	62	78	80	75	400	188	40
40	62	82	85	75	405	188	40
50	75	100	87	95	430	188	40
65	80	120	105	115	460	188	40
80	100	131	115	125	520	268	40
100	115	158	125	125	530	268	40
125	130	180	140	155	570	268	40
150	160	216	153	165	600	268	40
200	200	268	200	195	680	268	40
250	240	325	225	225	730	268	40

電動V型球閥產品應用：
電動V型球閥適用于經常操作,啟閉迅速,輕便,流體阻力小,結構簡單,相對體積小,重量輕,便于維修,密封性能好,不受安裝方向的限制,介質的流向可任意,無振動,噪聲�。籚型球閥由于球芯帶有Ｖ型結構，對閥座具有剪切作用。因此本球閥適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，電動V型球閥適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。

相關產品

·電動V型球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·電動V型球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·電動V型球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·電動V型球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·電動V型球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。

產品品牌	PSKEE
產品型號	V947QF、V977QF
產品口徑	DN15-DN500
產品壓力	PN16/25/40
產品材質	WCB,CF8,CF8M
產品應用	能源,石化,冶金,化工
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。
