【DA98150電動高性能蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹DA98150電動高性能蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列電動高性能蝶閥。

---

電動高性能蝶閥產品簡述：

電動高性能蝶閥產品結構浮動式閥座設計，依據壓力源之方向，自動調整座位置，達到蝶閥雙面持壓之效果，並增加了閥座使用壽命，使用壽命長。蝶閥閥軸經過防塵設計，防止了流體進入閥軸造成閥軸卡死之情況，高性能蝶閥依不同工況，可選用不同材質及性能，閥座采用了PTFE、RTFE、PEEK、METAL等材抽，適用于石化、煉油、空分、CDA等工況。

電動高性能蝶閥型號說明：

PSK-DBA8150-ANSI（對夾式）: 2"-60"(DN50-1500) PSK-DBA5150-ANSI（單法蘭式）: 2"-1/2"-60"(DN65-1500) PSK-DFA5150（防火型）: 3"-60"(DN80-1500) PSK-DBA8300-ANSI（對夾式）: 2"-60"(DN50-1500) PSK-DBA5300-ANSI（單法蘭式）: 3"-1/2"-60"(DN65-1500) PSK-DFA8300（防火型）: 3"-60"(DN80-1500 軟質閥座：-29℃~210℃ 防火型閥座：-29℃~210℃ 金屬閥座：-29℃~500℃

電動高性能蝶閥產品特點：

蓄能撓唇式密封座結構設計彈性好，密封可靠 蓄能撓唇是密封結構可補償溫度和壓力的變化 無需增加0型圈或金屬部件來保持密封 使用壽命長，維修量小 密封試驗，雙向達到無氣泡泄漏

電動高性能蝶閥設計特點：

1.閥體：高性能蝶閥一體式閥體設計 2.壓環：蝶閥壓環設計，可確保密封面止漏效果，法蘭可適用于各種法蘭墊片 3.閥座：達到雙向持壓之效果。（閥門安裝時須將壓環裝置于管中上游端） 4.軸承：上下軸承材料為PTFE+316SS 5.止推環：防止閥軸錯位以及穩定閥軸位置裝置 6.填料：蝶閥多層式PTFE設計 7.支架：利用鑄造方式制作并符合ISO 5211 之標準.

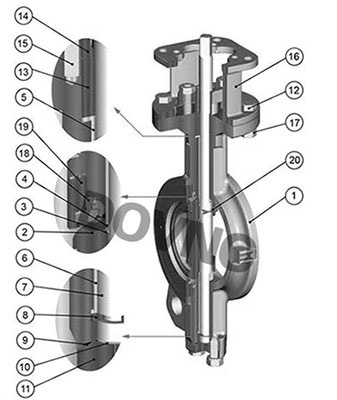

電動高性能蝶閥結構圖：

電動高性能蝶閥主要材料表：

NO. NAME MATERIAL SPECIFICATION JIS ASTM 1 閥體/BODY CARBON STEEL SC480 A216Gr.WCB STAINLESS STEEL  SCS 13A SCS 14A SCS 16A A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M 2 閥瓣/DISC STAINLESS STEEL SCS 13A SCS 14A SCS 16A A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M 3 護圈/RETAINER STAINLESS STEEL SCS 13A SCS 14A SCS 16A A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M 4 閥座/TEFLON SEAT PTFE PTFE+CLASS FIRER PTFE+GRARHITE PTFE /RPTFE PTFE /RPTFE 5 襯套/BUSHING PTFE+316SS PTFE+316SS PTFE+316SS 6 襯套/BUSHING PTFE+316SS PTFE+316SS PTFE+316SS 7 閥桿/STEM STAINLESS STEEL  SUS 304 SUS 316 630SS XM-19 A182 Gr.F304 A182 Gr.F316 A564 Gr.630 A479 Gr.XM-19 8 銷/PIN STAINLESS STEEL  SUS 316 A240 Gr.316 9 止推環/THRUST RING STAINLESS STEEL  SUS316 A240 Gr.316 10 密封/SEAL PTFE PTFE PTFE 11 底蓋/BOTTOM COVER STAINLESS STEEL  SCS 13A SCS 14A SCS 16A  A351 Gr.CF8 A351 Gr.CF8M A351 Gr.CF3M A216 Gr.WCB CARBON STEEL SC480 A216 Gr.WCB 12 填料/GLAND PACKING PTFE PTFE+GRAPHITE PTFE RPTFE PTFE RPTFE 13 填料蓋/GLAND STAINLESS STEEL SCS 13A SCS 14A A351 Gr.CF8 A351 Gr.CF8M 14 支架/YOKE DUCTILE IRON CARBON STEEL FCD 450  SC480 A536 Gr.65-45-12 A216 Gr.WCG 15 螺柱/STUD STAINLESS STEEL  SUS304 A193 Gr.B8 16 螺母/NUT STAINLESS STEEL  SUS304 A194 Gr.8 17 螺栓/BOLT STAINLESS STEEL  SUS304 A193 Gr.B8

電動高性能蝶閥性能：

1.高性能結構、雙面持壓設計，閥門強度符合：ASME B16.34、API 598 2.全系列壓環結構，可靠的密封性。 3.全系列防靜電導引裝置結構，小的操作扭矩。 4.金屬閥座泄漏等級符合ANSI FCI 70-2-2003 Table 1 CLASS IV 5.閥軸逸散符合逸散排放要求（OPTIONS） 6.連接方式有對夾式、單法蘭式。

電動高性能蝶閥規格：

閥門系列 PSK-DA5150-ANSI、PSK-DBA8150-ANSI PSK--DA4150 連接形式 對夾式、凸耳式、法蘭式等 壓力等級 PN16、PN25、PN40、ANSI Class150、 ANSI Class300 規格 2.5"~24" 適用溫度 軟質閥座：-29℃~210℃  防火型閥座：-29℃~210℃ 金屬閥座：-29℃~500℃ 売體材料 PTFE/RTFE/PPL/PEEK/防火閥座 閥座密封材料 WCB/304/304L/316/316L/雙相鋼/蒙乃爾等 結構長度 GB、API 609、DIN 連接標準 ASME B16.5、HG20592

電動高性能蝶閥技術參數：

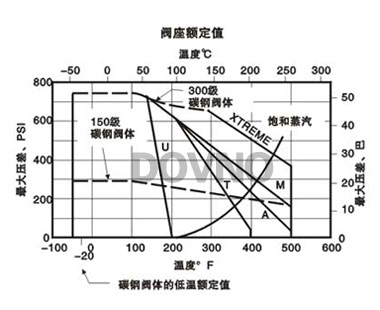

電動高性能蝶閥座額定值 曲線上表示的閥座額定值只對閥座而言，是基于閥門全閉時蝶板兩端的壓差。這些額定值可作為通用條件下的使用指南。依據以往經驗，經過改進和變換其他閥座材料，使用的額定值可更離。

PTFEM：增強PTFEA::高分子量聚乙烯 316不銹鋼或20號合金閥桿的14"-60"(DN350-1500) 的150級閥門的大壓力差為 150pis316不銹鋼或20號合金閥桿的3"-36"(DN80-900)的300級閥門的大壓力差為300pis 電動高性能蝶閥-閥體額定值 閥體的大工作壓力和各種材料兩體的試驗壓力示于下面的閥體壓力額定值表中。 實際工況使用壓力要根據座額定值來決定。

電動高性能蝶閥標準閥座密封：

電動高性能蝶閥的標準閥座密封使用PTFE和高分子量的聚乙烯為材料。設計為蓄能唇式結構，不管流體的方向如何，變形后能恢復到原先的位置與 蝶板保持密封。

閥門關閉時碟板是閥座稍稍變形。 這一變形"激勵"了閥座。閥座密 封面的激勵使它與碟板的邊緣 保持長久的密封。 當嵌件側受壓時，壓力被施加于 唇緣的下方，進一步加大了 碟板與閥座之間的密封力。 當壓力施加于非嵌件的一側時，碟板被 推向閥座。由于碟板的輪廓呈球形，碟 板越向 閥座推進，關閉就越緊密。 唇 緣與嵌件底部的槽接觸，限制了閥座的 過量移動。

電動高性能蝶閥-閥座密封

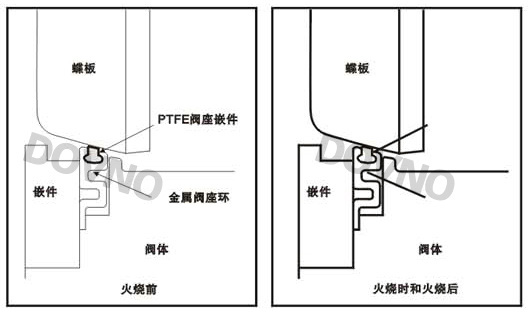

ANSI/FCI 70-2規定了電動高性能蝶閥的泄漏等級和試驗程序。其中VI級為低泄漏等級。高性能對夾式蝶閥能達到MSS-SP61規定的無氣 泡密封，要高于VI級。 耐火閥座 耐火閥座是考慮在火燒時需要有效關閉時使用的。是以金屬座圈鑲嵌PTFE, PTFE作為首道密封。當PTFE燒壞時，金屬座圈作為di二道密封進行有效的關閉。耐火閥座也適用于關鍵的使用工況。

電動高性能蝶閥-閥體額定值：

閥體的大工作壓力和各種材料兩體的試驗壓力示于下面的閥體壓力額定值表中。實際工況使用壓力要根據座額定值來決定。

電動高性能蝶閥-150級閥體額定值 單位 溫度° F 碳鋼 316不銹鋼 20合金 蒙乃爾 -20to100 285 275 230 230 200 260 240 200 200 300 230 215 180 190 400 200 195 160 185 500 170 170 150 170 試驗壓力 450 425 350 350

電動高性能蝶閥-300級閥體的額定值 單位psi 溫度° F 碳鋼 316不銹鋼 20合金 蒙乃爾 -20to100 740 720 600 600 200 675 620 520 530 300 655 560 465 495 400 635 515 420 480 500 600 480 390 475 試驗壓力 1125 1100 900 900

電動高性能蝶閥-300級閥體的額定值 單位Bar() 溫度 ℃ 碳鋼 316不繡鋼 20合金 蒙乃爾 -29to38 51 49.6 41.4 41.1 93 46.5 42.7 35.9 36.5 149 45.2 38.6 32.1 34.1 204 43.8 35.5 29 33.1 260 41.4 33.1 26.9 32.8 試驗壓力 77.6 75.8 62 62

電動高性能蝶閥產品應用：

電動高性能蝶閥使用多種結構材料，并提供用于氯氣、氧氣、高真空和腐蝕性介質及低溫環境的閥門。蝶閥的浮動式閥座設計，依據壓力源之方向，自動調節閥座位置，使閥門于全關位置擁有的密度比壓，達到高性能蝶閥雙面持壓之效果，并增加了閥座使用壽命。
