【TD971X電動調節蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹TD971X電動調節蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列電動調節蝶閥。

---

電動調節蝶閥產品簡述：

電動調節蝶閥在工業生產中，是應用比較廣泛的一種控制閥門，由電動執行器和各種蝶閥組成。以電為能源，接受調節儀表等電信號，根據信號的大小改變操縱量，控制閥門的啟閉或自動調節。電動蝶閥以220V AC電源為動力，接受0~10mA或4~20mA標準信號，驅使閥門開度與此操作信號相對應，達到調節介質壓力、流量、溫度之目的。電動調節蝶閥結構簡單，操作方便。閥板為橢圓斜關結構，泄漏量小。蝶閥適用于大口徑、大流量場合。由于有自清洗作用，所以適用于通風系統和含有懸浮顆粒介質的調節。

電動調節蝶閥產品特點：

1.智能調節(4～20mA模擬量信號或1-5V 控制) 2.結構緊湊，所需安裝空間小。 3.蝶閥閥體多樣化選擇，可定制性強。 4.電動蝶閥整體重量小，安裝輕便。

電動調節蝶閥執行機構：

行器類別 PSK-1050系列執行器參數 PSK-1080系列執行器參數 電源電壓  標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC 輸出力矩 50N·M～2000N·M 50N·M～3000N·M 動作范圍 0～90° 0～360° 0～90°、0°～270°可選 控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) 動作時間 15秒/30秒/60秒 18S～112S 保護裝置 過熱保護 內置過熱保護、過載保護 環境溫度 -30°～60° -20℃～+70℃ 手動操作 同附帶手柄操作 機械離合機構，配手輪操作 機械限位 電氣、機械二重限位 2個外部調整螺栓 防護等級 IP65 IP65、IP67、可定制IP68 防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6 位置測量 可選裝開關或電位計 電位計、比例控制單元 驅動電機 8W/E 鼠籠式異步電機 進線接口 PE1/2〞進線線鎖 2個 PF 3/4" 殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂 外涂層 干粉，環氧聚酯，具有強防腐功能 電動調節蝶閥采用的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

電動調節蝶閥技術參數：

公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400 500-2000 可與本公司商洽生產 流量系數（Kv） 110 180 232 368 656 735 1240 2025 2712 3875 5038 動作范圍 0-90° 允許壓差△P 小于公稱壓力 泄量量Q 按GB/T4213-92,為Kv值的10ˉ4 環境溫度℃ -20-60℃ 基本誤差 ±2.5% 回差 ±2.5% 死區 1% 可調范圍 250:1

電動調節蝶閥性能規范：

公稱通徑 DN（mm） 50～1600 公稱壓力 PN（MPa） 0.6 1.0 1.6 試驗壓力 強度試驗 0.9 1.5 2.4 密封試驗 0.66 1.1 1.76 氣密封試驗 0.6 0.6 0.6

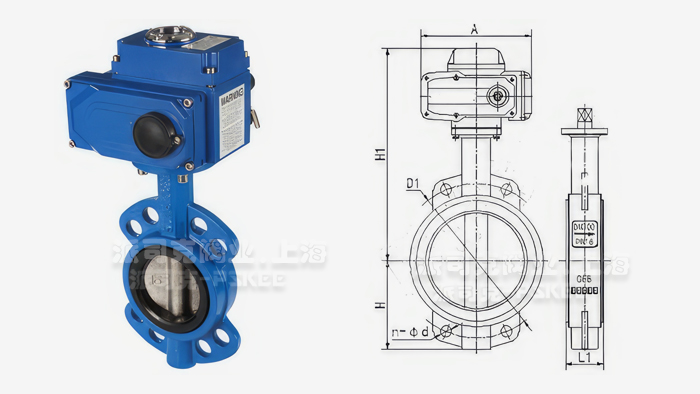

電動調節蝶閥結構圖：

電動調節蝶閥外形尺寸表：

公稱通經(DN) 主要尺寸 L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa 硬密封 軟密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd 50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18 65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18 80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18 100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22 125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26 150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26 200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26 250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30 300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30 350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33 400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36 450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36 500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36 600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39 700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42 800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48 900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48 1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56 1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

電動調節蝶閥按連接形式主要分為：法蘭式、對夾式和突耳式。其閥體、閥板、閥軸為同心結構設計，蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物等特點，是管路優先選用的電控蝶閥。電動調節蝶閥既可作切斷介質用，又可作調節介質的流量用。

高性能蝶閥

法蘭蝶閥

對夾蝶閥

電動蝶閥

氣動蝶閥

三偏心蝶閥

美標蝶閥

真空蝶閥

粉體蝶閥

衛生級蝶閥

鋁合金蝶閥

蝸輪蝶閥

防結露蝶閥

伸縮蝶閥

不銹鋼蝶閥

·電動調節蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·電動調節蝶閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·電動調節蝶閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·電動調節蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·電動調節蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
