【LT815W美標凸耳式蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹LT815W美標凸耳式蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列美標蝶閥。
|

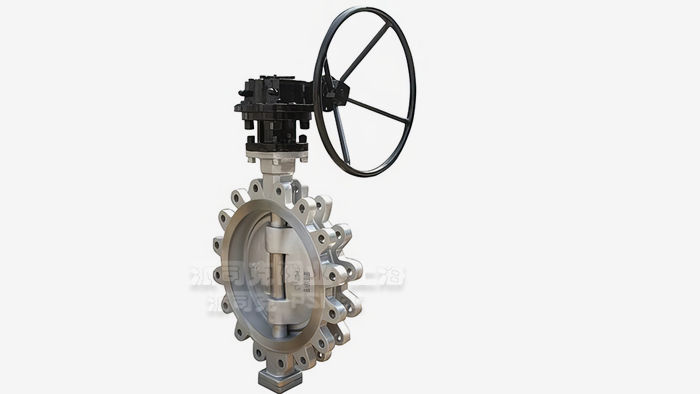

美標凸耳蝶閥產品簡述：
|
美標凸耳式蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而蝶閥的主要結構特征為閥體周邊帶凸而且設計成帶螺孔單法蘭結構，美標凸耳蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑，給排水等管道上。其特點為：
由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確�？煽康拿芊庑阅�，具有耐高溫、耐磨損、耐腐蝕等優點。
|
|
|
|
|
美標凸耳蝶閥工作原理：
|
|
美標凸耳式硬密封蝶閥是圓盤閥瓣，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90°。
|
|
|
|
|
|
美標凸耳蝶閥技術參數：
|
|
凸耳式硬密封蝶閥是圓盤閥瓣，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90°。
|
|
|
|
|
|
美標凸耳蝶閥產品特點：
|
1、設計合理，結構緊湊，裝拆容易，便于維修。
2、采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。
3、密封，泄漏為零，可以用于高真空工況。
4、更換閥板密封圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。
|
|
|
|
美標凸耳蝶閥主要零部件材料表：
|
|
名稱
|
材料
|
|
閥體
|
WCB、CF8、CF8M
|
|
閥板
|
WCB、CF8、CF8M
|
|
閥桿
|
304、316、ICr13
|
|
密封圈
|
316、304
|
|
填料
|
柔性石墨，氟塑料
|
|
|
|
|
美標凸耳蝶閥主要技術參數：
|
|
公稱通徑
|
DN（in)
|
2"-36"
|
2"-36"
|
|
公稱壓力
|
PN(Mpa)
|
150Lb
|
300Lb
|
|
實驗壓力Ps(Mpa)
|
強度實驗
|
3.0
|
7.5
|
|
密封試驗
|
2.2
|
5.5
|
|
適用介質
|
水、蒸汽、油品、酸堿類、海水等
|
|
|
|
適用溫度
|
-40～425℃
|
|
|
|
|

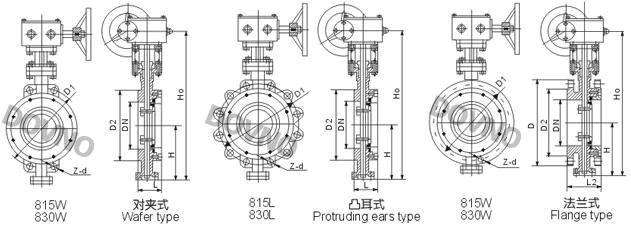

美標凸耳蝶閥外形尺寸圖：
|
|
|
|
|
美標凸耳蝶閥D815W外形尺寸表：
|
|
公稱通徑DN
|
結構長度(標準值)
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
參考重量
|
|
L
|
L1
|
H
|
H0
|
D
|
D1
|
D2
|
M
|
Z．d
|
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
|
2"
|
50
|
1.69
|
43
|
4.25
|
108
|
4.33
|
110
|
13.58
|
345
|
6.00
|
152
|
4.75
|
120.5
|
3.62
|
92
|
M18
|
4-19
|
9
|
20
|
|
21/2″
|
65
|
1.69
|
46
|
4.40
|
112
|
4.64
|
118
|
14.25
|
362
|
7.00
|
178
|
5.49
|
139.5
|
4.13
|
105
|
M18
|
4-19
|
10
|
25
|
|
3″
|
80
|
1.94
|
48
|
4.50
|
114
|
4.92
|
125
|
14.96
|
380
|
8.50
|
190
|
6.00
|
152.5
|
5.00
|
127
|
M18
|
4-19
|
11
|
29
|
|
4″
|
100
|
2.19
|
54
|
5.00
|
127
|
5.70
|
145
|
16.34
|
415
|
9.00
|
229
|
7.50
|
190.5
|
6.19
|
157
|
M18
|
8-19
|
13
|
33
|
|
5″
|
125
|
2.50
|
55
|
5.50
|
140
|
6.50
|
165
|
17.91
|
455
|
10.00
|
254
|
8.50
|
216
|
7.32
|
186
|
M20
|
8-22
|
16
|
38
|
|
6″
|
150
|
2.75
|
57
|
5.50
|
140
|
6.89
|
175
|
21.45
|
545
|
11.00
|
279
|
9.50
|
241.5
|
8.50
|
216
|
M20
|
8-22
|
26
|
74
|
|
8″
|
200
|
2.81
|
64
|
5.90
|
150
|
8.26
|
210
|
24.21
|
645
|
13.50
|
343
|
11.75
|
298.5
|
10.62
|
270
|
M20
|
8-22
|
34
|
86
|
|
10″
|
250
|
3.00
|
71
|
6.30
|
160
|
9.84
|
250
|
27.36
|
695
|
16.00
|
406
|
14.25
|
362
|
12.75
|
324
|
M22
|
12-25
|
51
|
142
|
|
12″
|
300
|
3.18
|
81
|
7.00
|
178
|
11.24
|
285
|
32.78
|
830
|
19.00
|
483
|
17.00
|
432
|
15.00
|
381
|
M22
|
12-25
|
72
|
167
|
|
14″
|
350
|
3.63
|
92
|
7.50
|
190
|
12.60
|
320
|
35.43
|
900
|
21.00
|
533
|
18.75
|
476
|
16.25
|
413
|
M27
|
12-29
|
106
|
218
|
|
16″
|
400
|
4.00
|
102
|
8.50
|
216
|
13.98
|
355
|
38.58
|
980
|
23.50
|
597
|
21.25
|
540
|
18.50
|
470
|
M27
|
16-29
|
133
|
275
|
|
18″
|
450
|
4.50
|
114
|
8.74
|
222
|
14.96
|
380
|
40.55
|
1030
|
25.00
|
635
|
22.75
|
578
|
21.00
|
533
|
M30
|
16-32
|
176
|
315
|
|
20″
|
500
|
5.00
|
127
|
9.00
|
229
|
16.34
|
415
|
43.70
|
1110
|
27.50
|
699
|
25.00
|
635
|
23.00
|
584
|
M30
|
20-32
|
190
|
395
|
|
2″
|
600
|
6.06
|
154
|
10.50
|
267
|
18.70
|
475
|
51.37
|
1305
|
32.00
|
813
|
29.50
|
749.5
|
27.25
|
692
|
M33
|
20-35
|
394
|
580
|
|
30″
|
750
|
6.50
|
165
|
11.50
|
292
|
22.38
|
580
|
60.03
|
1525
|
38.75
|
985
|
36.00
|
914
|
33.75
|
857
|
M33
|
28-35
|
476
|
717
|
|
32″
|
800
|
7.50
|
190
|
12.50
|
318
|
24.80
|
630
|
62.40
|
1585
|
41.75
|
1060
|
38.50
|
978
|
36.00
|
914
|
M39
|
28-41
|
618
|
880
|
|
36″
|
900
|
8.00
|
200
|
13.00
|
330
|
26.77
|
680
|
69.48
|
1765
|
46.00
|
1168
|
42.75
|
1085
|
40.25
|
1022
|
M39
|
32-41
|
762
|
1042
|
|
|
|
|
美標凸耳蝶閥D815L外形尺寸表：
|
|
公稱通徑DN
|
結構長度(標準值)
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
參考
重量
|
|
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z．d
|
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
|
6″
|
150
|
2.75
|
57
|
6.89
|
175
|
21.45
|
545
|
9.50
|
241.5
|
8.50
|
216
|
M20
|
8—22
|
28
|
|
8″
|
200
|
2.81
|
64
|
8.26
|
210
|
24.21
|
615
|
11.75
|
298.5
|
10.62
|
270
|
M20
|
8,22
|
36
|
|
10″
|
250
|
3.00
|
71
|
9.84
|
250
|
27.36
|
695
|
14.25
|
362
|
12.75
|
324
|
M22
|
12—25
|
53
|
|
12″
|
300
|
3.18
|
81
|
11.24
|
285
|
32.78
|
830
|
17.00
|
432
|
15.00
|
381
|
M22
|
12—25
|
74
|
|
14″
|
350
|
3.63
|
92
|
12.60
|
320
|
35.43
|
900
|
18.75
|
476
|
16.25
|
413
|
M27
|
12.29
|
110
|
|
16″
|
400
|
4.00
|
102
|
13.98
|
355
|
38.58
|
980
|
21.25
|
540
|
18.50
|
470
|
M27
|
16—29
|
138
|
|
18″
|
450
|
4.50
|
114
|
14.96
|
380
|
40.55
|
1030
|
22.75
|
578
|
21.00
|
533
|
M30
|
16—32
|
180
|
|
20″
|
500
|
5.00
|
127
|
16.34
|
415
|
43.70
|
1110
|
25.00
|
635
|
23.00
|
584
|
M30
|
20.32
|
196
|
|
24″
|
600
|
6.06
|
154
|
18.70
|
475
|
51.37
|
1305
|
29.50
|
749.5
|
27.25
|
692
|
M33
|
20.35
|
400
|
|
30″
|
750
|
6.50
|
165
|
22.38
|
580
|
60.03
|
1525
|
36.00
|
914
|
33.75
|
857
|
M33
|
28.35
|
482
|
|
36″
|
900
|
8.00
|
200
|
26.77
|
680
|
69.48
|
1765
|
42.75
|
1085
|
40.25
|
1022
|
M39
|
32.41
|
488
|
|
美標凸耳蝶閥產品應用：
美標凸耳蝶閥的主要結構特征分為、對夾式和法蘭式等三偏心結構，815、830系列美標凸耳蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。其特點為：由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命、確�？煽康拿芊庑阅埽哂心透邷�、耐磨損、耐腐蝕等優點。
·美標凸耳蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·美標凸耳蝶閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·美標凸耳蝶閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·美標凸耳蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·美標凸耳蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
