手動高真空產品簡述：
|
手動高真空蝶閥是用來接通或切斷真空管路中的氣流，蝶閥的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能；適用的工作介質為空氣和非腐蝕性氣體。
適用于介質為空氣及弱腐蝕性氣體；是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門；并已廣泛應用于新能源、真空鑄造、真空鍍膜行業及半導體產業。
|
|
|
手動高真空蝶閥技術參數：
|
|
適用范圍(Pa)
|
105~1.3×10-5
|
|
閥門漏率(Pa.L/S)
|
≦1.3×10-6
|
|
介質溫度（℃）
|
-25~80(NBR)
-30~150(PTFE)
|
|
安裝位置
|
任意
|
|
法蘭標準
|
JB919；GB6070
|
|
|
|
|
手動高真空蝶閥主要材料表：
|
|
NO.
|
PART NAME
|
MATERIAL
|
|
1
|
本體BODY
|
A351 Gr.CF8
|
|
2
|
閥瓣/DISC
|
A351 Gr.CF8
|
|
3
|
閥桿/STEM
|
A351 Gr.CF8
|
|
4
|
閥座/TEFLON SEAT
|
PTFE
|
|
|
|
|

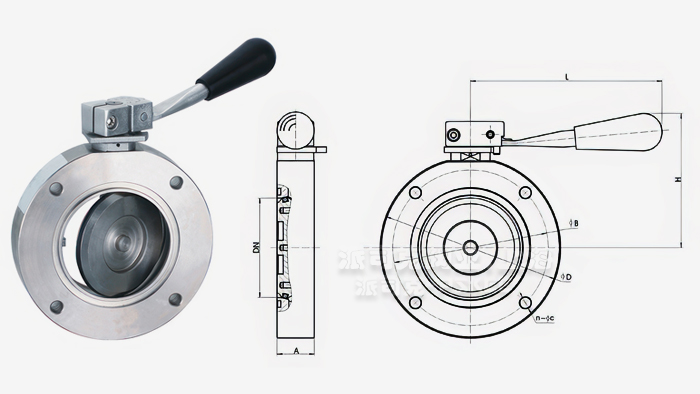

手動高真空蝶閥外形結構圖：
|
|
|
|
|
手動高真空蝶閥外形尺寸表：
|
|
型號
|
通徑 （mm）
|
φD
|
φB
|
H
|
A
|
L
|
N-φC
|
|
PSK-GID7-JB919
|
25
|
70
|
55
|
64
|
22
|
104
|
4-φ7
|
|
PSK-GID7-JB919
|
32
|
78
|
64
|
68
|
22
|
104
|
4-φ7
|
|
PSK-GID7-JB919
|
40
|
85
|
70
|
72
|
22
|
116
|
4-φ7
|
|
PSK-GID7-JB919
|
50
|
110
|
90
|
85
|
22
|
116
|
4-φ9
|
|
PSK-GID7-JB919
|
63
|
125
|
105
|
94
|
26
|
132
|
4-φ9
|
|
PSK-GID7-JB919
|
80
|
145
|
125
|
108
|
30
|
154
|
4-φ9
|
|
PSK-GID7-JB919
|
100
|
170
|
145
|
120
|
30
|
154
|
4-φ12
|
|
PSK-GID7-JB919
|
125
|
195
|
170
|
136
|
35
|
197
|
4-φ12
|
|
PSK-GID7-JB919
|
150
|
220
|
195
|
150
|
35
|
197
|
8-φ12
|
|
PSK-GID7-JB919
|
200
|
275
|
250
|
185
|
40
|
242
|
8-φ12
|
|
PSK-GID7-JB919
|
250
|
330
|
300
|
219
|
45
|
330
|
8-φ12
|
|
PSK-GID7-JB919
|
300
|
380
|
350
|
245
|
55
|
330
|
8-φ12
|
|
PSK-GID7-JB919
|
400
|
500
|
465
|
312
|
60
|
435
|
8-φ12
|
|
|
|
|
手動高真空蝶閥外形連接尺寸表：
|
|
型號
|
通徑 （mm）
|
φD
|
φB
|
H
|
A
|
L
|
N-φC
|
|
PSK-GID7-GB6070
|
25
|
70
|
55
|
67
|
22
|
104
|
4-φ7
|
|
PSK-GID7-GB6070
|
32
|
90
|
71
|
74
|
22
|
104
|
4-φ9
|
|
PSK-GID7-GB6070
|
40
|
100
|
80
|
80
|
22
|
116
|
4-φ9
|
|
PSK-GID7-GB6070
|
50
|
110
|
90
|
85
|
22
|
116
|
4-φ9
|
|
PSK-GID7-GB6070
|
63
|
130
|
110
|
96
|
26
|
132
|
4-φ9
|
|
PSK-GID7-GB6070
|
80
|
145
|
125
|
108
|
30
|
154
|
8-φ9
|
|
PSK-GID7-GB6070
|
100
|
165
|
145
|
118
|
30
|
154
|
8-φ9
|
|
PSK-GID7-GB6070
|
125
|
200
|
175
|
138
|
35
|
197
|
8-φ12
|
|
PSK-GID7-GB6070
|
150
|
225
|
200
|
152
|
35
|
197
|
8-φ12
|
|
PSK-GID7-GB6070
|
200
|
285
|
160
|
190
|
40
|
242
|
12-φ12
|
|
PSK-GID7-GB6070
|
250
|
335
|
310
|
221
|
45
|
330
|
12-φ12
|
|
PSK-GID7-GB6070
|
300
|
425
|
395
|
270
|
55
|
330
|
12-φ14
|
|
PSK-GID7-GB6070
|
400
|
510
|
480
|
317
|
60
|
435
|
16-φ14
|
|
手動高真空蝶閥產品特點：
該閥門動作使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。用于接通或切斷真空管路中的氣流、適用介質為純凈空氣或非腐蝕性氣體。閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。開閉有鎖定功能。
·質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
