【防結露蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹F500系列防結露蝶閥示意圖，相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列防結露蝶閥。

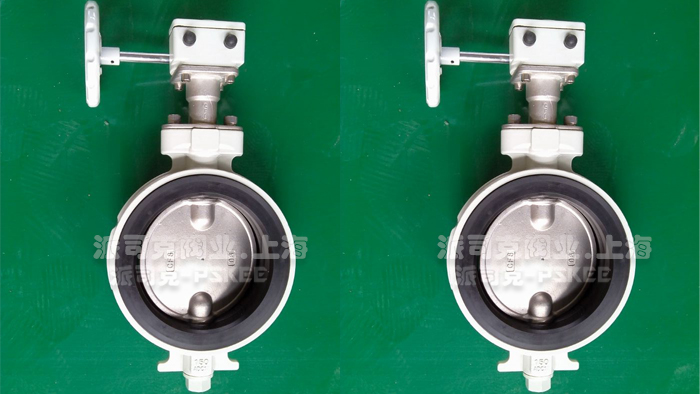

防結露蝶閥產品簡述：
F500系列鋁合金
防結露蝶閥由于采用了高性能頂盤材料，能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞，達到了執行器和法蘭表面無結露。
蝶閥的高性能鋁合金材料有很多的優點：如低吸水性、抗腐蝕性、隔熱膈冷性等，是普通材料的好幾倍。
防結露蝶閥產品特點：
● 在防止結露方面發揮重要的功能。多層次漸近接觸式閥座，以及綜合其它多項技術的鋁合金蝶閥正在越來越多的領域替代其它閥門，具有施工簡單、使用壽命長的特點。
● 防結露蝶閥持久的密封性能。
多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，從而延長閥座的使用壽命。
● 蝶閥扭矩減小實現了驅動裝置的輕量化和小型化。
● 閥桿密封環防止流體泄漏。
● 蝶閥不同材質的閥座，適應不同工況，具有良好的防腐和密封性能。
● 球形閥板運動軌跡使得防結露蝶閥轉動靈活自如。
閥板是按一個完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是閥板的上、下頂端處的軸向密封面處也不例外，這樣的密封面在密封時，盡管有了接觸，卻是相當平滑的，所以力矩減小了，密封性能改善了，軸向密封處的磨擦減小了，采用這一技術的閥座壽命增加了三倍。
防結露蝶閥標準參數表：
|
類型
|
F500
|
結構長度
|
JISGBAPI
|
|
公稱通徑
|
40-500mm
|
頂部法蘭標準
|
國標標準ISO5211
|
|
適用法蘭規格
|
JIS ANSI GB
|
標準材質
|
閥體：鋁合金
|
|
大工作壓力
|
1.0MPa
|
閥板：不銹鋼
|
|

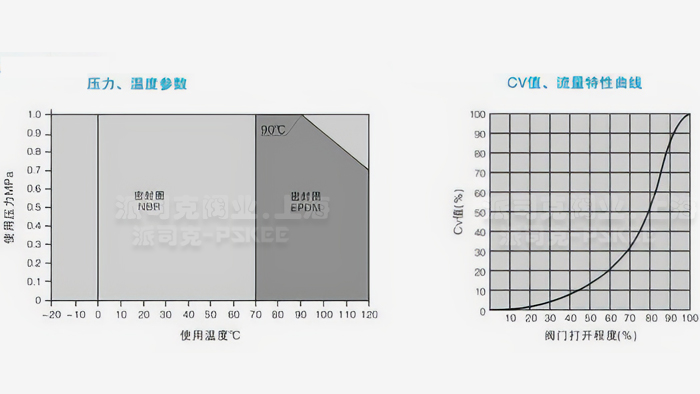

使用溫度范圍
|
0-120℃ EPDM0-70℃ NBR
|
密封圈：EPDM（MBR）
|
|
泄漏試驗壓力
|
1.1MPa
|
噴涂規格
|
聚酯粉體涂料
|
|
閥體試驗壓力
|
1.5MPa
|
|
驅動形式
|
手柄式、齒輪式、氣缸式、電動式
|

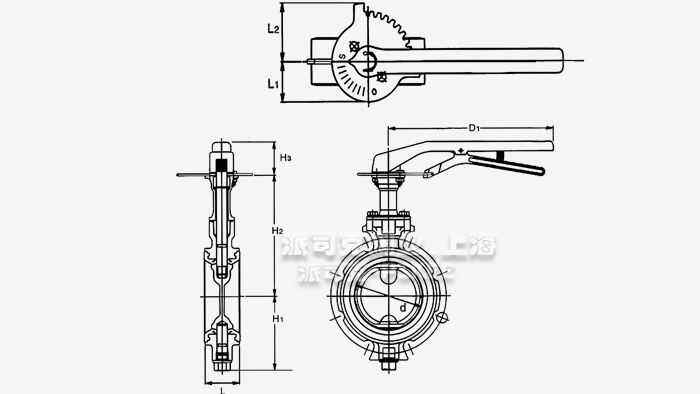

防結露蝶閥結構圖
防結露蝶閥外形尺寸表：
|
規格
|
尺寸
|
重量
|
|
mm
|
inch
|
d
|
L
|
H1
|
H2
|
H3
|
L1
|
L2
|
D1
|
|
40
|
1-1/2"
|
42
|
33
|
70
|
145
|
51
|
47
|
68
|
250
|
1.4
|
|
50
|
2"
|
52
|
43
|
82
|
145
|
51
|
47
|
68
|
250
|
1.7
|
|
65
|
2-1/2"
|
67
|
46
|
90
|
157
|
51
|
47
|
68
|
250
|
2.1
|
|
80
|
3"
|
80
|
46
|
99
|
165
|
51
|
47
|
68
|
250
|
2.3
|
|
100
|
4"
|
102
|
52
|
112
|
183
|
51
|
47
|
68
|
250
|
2.8
|
|
125
|
5"
|
126
|
56
|
132
|
196
|
60
|
63
|
86
|
330
|
4.8
|
|
150
|
6"
|
150
|
56
|
146
|
214
|
60
|
63
|
86
|
330
|
6. 0
|

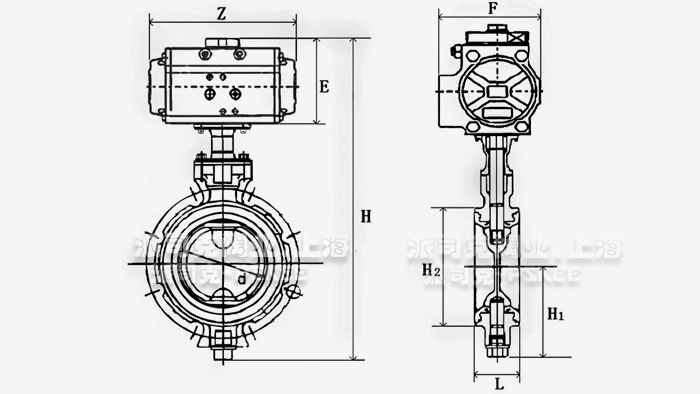

氣動防結露蝶閥外形連接尺寸及重量表：
|
公稱通徑
|
尺寸
|
|
DN
|
H
|
H1
|
H2
|
Z
|
E
|
F
|
L
|
|
50
|
310
|
80
|
90
|
147
|
98
|
72
|
43
|
|
65
|
330
|
90
|
115
|
147
|
98
|
72
|
46
|
|
80
|
350
|
98
|
126
|
147
|
98
|
72
|
46
|
|
100
|
380
|
112
|
146
|
147
|
98
|
72
|
52
|
|
125
|
440
|
138
|
181
|
147
|
98
|
72
|
56
|
|
150
|
465
|
153
|
210
|
147
|
98
|
72
|
58
|
|
200
|
575
|
189
|
257
|
260
|
137
|
108
|
60
|
|
250
|
690
|
213
|
313
|
340
|
175
|
142
|
68
|
|
300
|
800
|
255
|
365
|
412
|
193
|
152
|
78
|
防結露蝶閥產品應用：

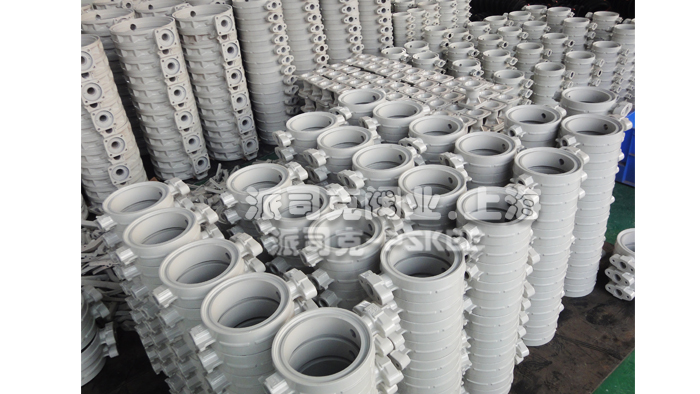

防結露蝶閥較輕鋁合金壓鑄閥體，扭矩小，使用安裝方便，防止銹蝕，有很強的防結露功能。適用于暖通、空調上下水成套設備、水、氣、油品等介質，該系列蝶閥廣泛應用于：化工、冶煉、能源、造船、電力、石油、水處理、建筑等各行業。
·防結露蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行的質量跟蹤、客戶檔案、售后保障。
·防結露蝶閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·防結露蝶閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·防結露蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·防結露蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
