【快閉
止回閥】派司克品牌.質量保班上，派司克閥業全方面介紹DYH41X
快閉止回閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及止回閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列快閉止回閥。
|
DYH41X快閉止回閥產品簡述：
|
|
快閉式止回閥它包括閥體內設閥座、閥桿、彈簧、閥瓣、導套等零件組成。開泵時，閥瓣在水底推力下上升，開啟閥門，同時彈簧被簧力的作用下迅速關閉，當水流接近于0時，閥瓣**關閉。無水倒流現象，同時因水不能倒流，不產生動能，便防止了水錘的產生。
|
|
|
|
DYH41X快閉止回閥主要技術性能：
|
1. 閥體采用Y型膜片式結構，密封副為非金屬密封；閥門一般要求水平安裝，與管道的連接形式為法蘭連接，法蘭連接尺寸按**標準GB/T17241.6執行。
2. 由閥體、閥蓋、中心軸、銅套、閥座、閥瓣等主要零件組成，通過控制閥瓣的上下運動來實現閥門的啟閉。3. Y型快閉式止回閥具有水力自動控制特點，能與水泵聯鎖，在水泵停止時，起快速止回，防止水錘產生的作用。
4. 密封效果良好，保證閥門泄漏量為零泄漏。
5. 閥體采用Y形流線型結構，結構合理。
6. 可實現在線維修。
7. 鑄件采用**的精鑄工藝，應有良好的表面涂漆，涂漆方式采用烤漆，涂漆顏色由買方確定。
|
|
|
|
DYH41X快閉止回閥主要零部件材料表：
|
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥桿
|
鉻不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
O形圈
|
丁腈橡膠
|
|
彈簧
|
不銹鋼
|
|
導套
|
黃銅、不銹鋼
|
|
|
|
|
DYH41X快閉止回閥性能參數：
|
公稱壓力
(MPa）
|
殼體試驗壓力
（MPa）
|
密封試驗壓力
（MPa）
|
調壓范圍
(MPa）
|
適用介質
|
介質溫度
（℃）
|
|
1
|
1.5
|
1.1
|
0.1~0.9
|
水、油及性質接近
水的液體
|
0~80
|
|
1.6
|
2.4
|
1.76
|
0.15~1.4
|
|
2.5
|
3.75
|
2.75
|
0.2~2.2
|
|
|
|
|

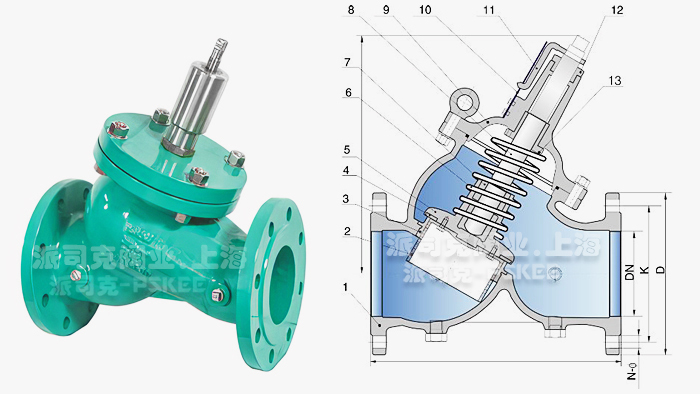

DYH41X快閉止回閥結構圖：
|
|
|
|
|
DYH41X快閉止回閥外形尺寸表：
|
|
外形尺寸
|
通徑DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
230
|
290
|
310
|
350
|
400
|
480
|
550
|
620
|
700
|
787
|
|
H
|
210
|
250
|
290
|
320
|
380
|
420
|
500
|
680
|
730
|
830
|
|
|
|
|

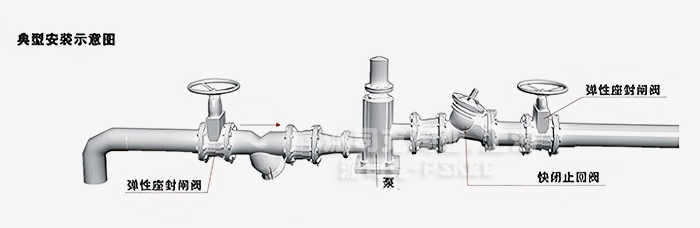

DYH41X快閉止回閥安裝示意圖：
|
|
快閉式止回閥它包括閥體內設閥座、閥桿、彈簧、閥瓣、導套等零件組成。開泵時，閥瓣在水底推力下上升，開啟快閉止回閥，同時彈簧被簧力的作用下迅速關閉，當水流接近于0時，閥瓣**關閉。無水倒流現象，同時因水不能倒流，不產生動能，便防止了水錘的產生。
·快閉止回閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·快閉止回閥產品標準：
我們的產品按**相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·快閉止回閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·快閉止回閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·快閉止回閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按**有關質量標準。
