產品詳細

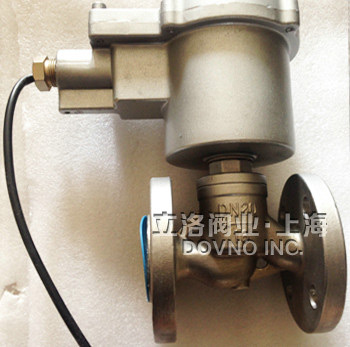

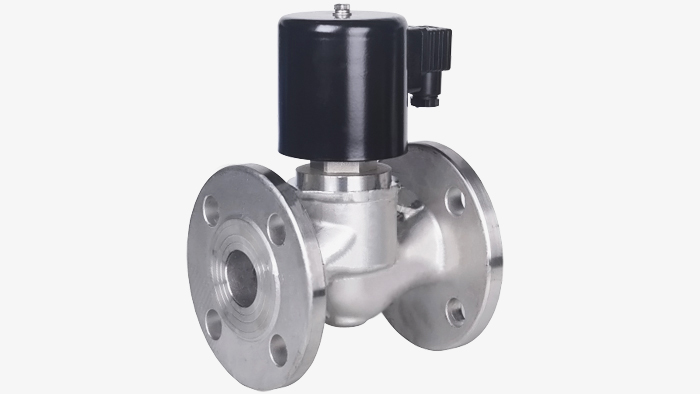

ZBSF不銹鋼電磁閥

產品品牌	PSKEE
產品型號
產品口徑	DN15-DN50
產品壓力	1.6Mpa
產品材質	不銹鋼
產品應用	紡織,印刷,化工
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。

【ZBSF不銹鋼電磁閥】派司克品牌.質量保證，派司克閥業全方面介紹ZBSF不銹鋼電磁閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及電磁閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列不銹鋼電磁閥。

ZBSF不銹鋼電磁閥簡述：

ZBSF不銹鋼電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、液體和食用液體等液體介質的控制。全不銹鋼電磁閥主要用于腐蝕氣體、氣體等氣體介質的控制。

ZBSF不銹鋼電磁閥工作原理：

本不銹鋼電磁閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。
　不銹鋼電磁閥常閉，線圈通電后銜鐵在電磁力作用下先帶動副閥工啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關關閉。
　不銹鋼電磁閥常開型，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊，副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由下下壓差作用向上升起，主閥打開，閥門開啟。

ZBSF不銹鋼電磁閥結構特點：

·不銹鋼電磁閥在零壓力亦能打開主閥，低壓差流量大，適用范圍廣
·電磁閥閥芯密封能自動補償，提高閥的壽命與可靠性
·可訂制持續長時間通電，介質溫度達220℃
·液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍
·電磁閥閥蓋采用螺紋連接，拆裝，維修方便
·不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性

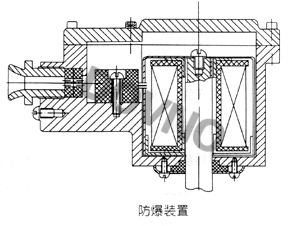

ZBSF不銹鋼電磁閥結構圖：

ZBSF不銹鋼電磁閥技術參數：

項目

不銹鋼電磁閥說明

工作介質

腐蝕性流體、食用流體 ZBSF-1：氣體用 ZBSF-1Y：液體用 ZBSF-2：氣體用 ZBSF-1Y：液體用

介質溫度（℃）

ZBSF-1（1Y）：≤60℃
ZBSF-2（2）：≤280℃

公稱壓力（MPa）

1.6

工作壓差（MPa）

0～1.6

0.05～1.6

公稱通徑

100

125

150

電源電壓

AC220V其余規格可訂制

使用壽命

按JB/T7352-94規定

額定流量系數

泄漏量

按JB/T7352-94·F規定

功耗

AC≤70VA

防爆標志

DIIBT4

防爆證編號

CE991010

出線口接頭

內螺紋M20×1.5

環境溫度

-40～+60℃

ZBSF不銹鋼電磁閥外形尺寸表：

DN	L	H	D	D1	D2	b	f	n-d
10	115	148	Φ90	Φ60	Φ41	14	2	4-Φ14
15	115	148	Φ95	Φ65	Φ46	14	2	4-Φ14
20	115	148	Φ105	Φ75	Φ56	16	2	4-Φ14
25	125	148	Φ115	Φ85	Φ65	16	3	4-Φ14
32	150	182	Φ140	Φ100	Φ76	18	3	4-Φ18
40	165	182	Φ150	Φ110	Φ84	18	3	4-Φ18
50	190	192	Φ160	Φ125	Φ99	20	3	4-Φ18

ZBSF不銹鋼電磁閥安裝說明：

1、安裝時不銹鋼電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置（如圖一）。注意：旁路上的閥門平時須關閉。如果電磁閥安裝在支架上，電磁閥的通徑應小于主管道上閥門的通徑。如圖（二）。
4、安裝不銹鋼電磁閥前，管道須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
5、不要將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
6、普通型不可在危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道需安裝上壓力表，以便觀察管道壓力。

ZBSF不銹鋼電磁閥維護：

1、建議使用單位指派專人負責使用保養。
2、不銹鋼電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、不銹鋼電磁閥從管路上卸下不用時，應將內部零件試凈并用壓縮空氣吹凈儲存。
6、當不銹鋼電磁閥使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得大過額定壓力，工作壓差在額定壓差范圍內。當工作壓力大過額定壓力或工作壓差大過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以防止電磁閥和泄漏。
