【高溫蒸汽電磁閥】派司克品牌，派司克閥業全方面介紹ZCGL**高溫蒸汽電磁閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理及蒸汽電磁閥產品說明書、安裝維護；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高溫蒸汽電磁閥。
高溫蒸汽電磁閥工作原理：
常閉：當電磁閥線圈通電時，電磁鐵芯吸合，電磁閥卸壓孔打開，主活塞由介質壓力推動，打開電磁閥主閥口，介質流通。
當電磁閥線圈斷電時，電磁閥主閥口關閉，介質截止。
常開：當電磁閥線圈通電時，電磁鐵芯吸合，電磁閥卸壓孔關閉，主活塞由介質壓力推動，關閉電磁閥主閥口，介質截止。
當電磁閥線圈斷電時，電磁閥主閥口打開，介質流。
自保持：當電磁閥開線圈瞬間通電后，電磁閥保持打開狀態。當電磁閥關線圈瞬間通電后，電磁閥保持關閉狀態。
高溫蒸汽電磁閥技術參數：
產品型號：ZCGL
動作方式：先導型
控制方式：常開、常閉 、自保持式
電源電壓：DC6～220V/AC24～220V;
線圈工作溫度：<+50℃、<+85℃
閥體材質：不銹鋼或碳鋼
適用介質：蒸汽、飽和蒸汽等高溫氣體、導熱油
通徑范圍：DN1~DN300
壓力范圍：0.1～20Mpa
溫度范圍：200～+700℃
連接方式：螺紋、焊接、法蘭
泄漏量：零泄漏
建議：選自保持式控制（線圈不會在高溫環境下長期保持通電狀態）
備注事項：流體中若含有雜質，電磁閥進端**安裝過濾閥（30-80目濾網），且無凝固及結晶現象。
性能特點：特制線圈、活塞結構、密封性好、開關迅速、高溫**不燒線圈
應用范圍：鍋爐、暖通設備、食品加工、干燥設備、機械、電力、石化、能源 、航天、船舶重工等。
|

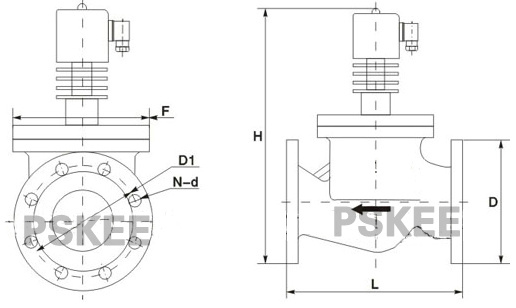

高溫電磁閥產品型結構圖：
|
|
|
高溫電磁閥產品型外形尺寸表：
|
|
通徑DN
|
內螺紋連接
|
法蘭連接
|
|
內螺紋
|
外形尺寸
|
外形尺寸
|
法蘭尺寸
|
|
G
|
L
|
H
|
L
|
H
|
D
|
D1
|
F
|
n-d
|
|
15
|
1/2
|
92
|
215
|
115
|
240
|
95
|
65
|
|
4-φ14
|
|
20
|
3/4
|
92
|
215
|
115
|
250
|
104
|
75
|
|
4-φ14
|
|
25
|
1
|
110
|
220
|
125
|
250
|
115
|
85
|
|
4-φ14
|
|
32
|
1-1/4
|
120
|
235
|
150
|
265
|
140
|
100
|
|
4-φ18
|
|
40
|
1-1/2
|
140
|
245
|
160
|
290
|
150
|
110
|
|
4-φ18
|
|
50
|
2
|
160
|
265
|
190
|
310
|
156
|
125
|
|
4-φ18
|
|
65
|
|
|
|
240
|
300
|
185
|
145
|
160
|
4-φ18
|
|
80
|
|
|
|
310
|
390
|
200
|
160
|
185
|
4-φ18
|
|
100
|
|
|
|
350
|
410
|
220
|
180
|
205
|
4-φ18
|
|
125
|
|
|
|
400
|
480
|
250
|
210
|
265
|
8-φ18
|
|
150
|
|
|
|
480
|
515
|
285
|
240
|
310
|
8-φ18
|
|
200
|
|
|
|
600
|
570
|
340
|
295
|
340
|
12-φ22
|
|
250
|
|
|
|
680
|
640
|
405
|
355
|
410
|
12-φ26
|
|
300
|
|
|
|
750
|
695
|
460
|
410
|
460
|
12-φ26
|
|
|
高溫蒸汽電磁閥安裝說明：
1、在管路剛性不足情況下，建議把電磁閥前管道用支架固定，以免電磁閥工作時引起振動�！�
2、高溫蒸汽電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置.
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。
5、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
6、不能將蒸汽高溫電磁閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在危險場合使用。
8、安裝電磁閥前，管道須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥�！�
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力.
|
·高溫蒸汽電磁閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·高溫蒸汽電磁閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·高溫蒸汽電磁閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·高溫蒸汽電磁閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·高溫蒸汽電磁閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
