【ZCM系列煤氣電磁閥】派司克品牌.質量保證，派司克閥業全方面介紹ZCM系列煤氣電磁閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及電磁閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列煤氣電磁閥。

---

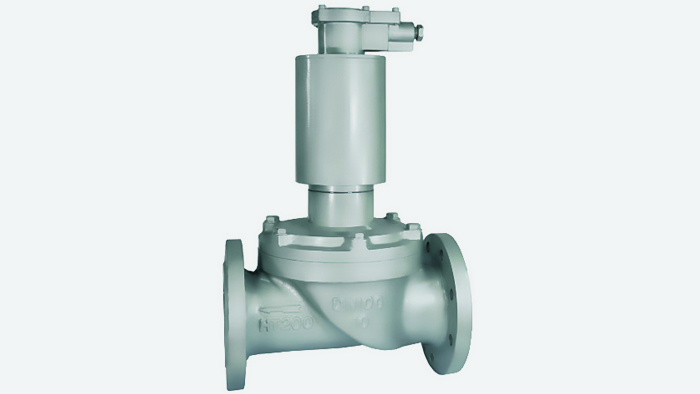

ZCM系列煤氣電磁閥產品特點：

ZCM煤氣電磁閥具有結構簡單、流量大，壽命長，可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，ZCM煤氣電磁閥它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

ZCM系列煤氣電磁閥結構及原理：

ZCM煤氣電磁閥系一次開閥的直動式低壓電磁閥。控制介質通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。 根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。 電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。 常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。

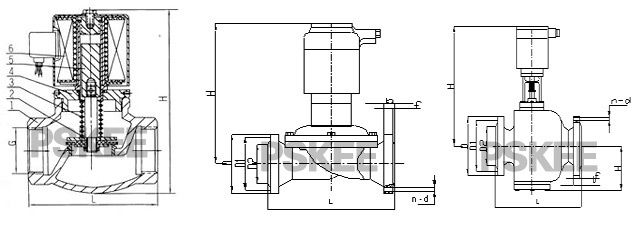

ZCM系列煤氣電磁閥結構圖：

ZCM系列煤氣電磁閥外形尺寸表：

公稱通徑 DN 外形尺寸 內螺紋 外形尺寸 法蘭連接 H L G H L D D1 D2 b f N-d 15 148 92 1/2 20 148 92 3/4 25 148 110 1 210 160 115 85 65 16 3 4-Φ14 32 182 120 11/4 221 180 140 100 76 18 3 4-Φ18 40 182 140 11/2 230 200 150 110 84 18 3 4-Φ18 50 192 162 2 252 230 165 125 99 20 3 4-Φ18 65 324 250 185 145 118 20 3 4-Φ18 80 335 270 200 160 132 20 3 8-Φ18 100 475 320 220 180 156 22 3 8-Φ18 125 516 360 250 210 184 22 3 8-Φ18 150 540 400 285 240 211 24 3 8-Φ22 200 540 600 340 295 266 24 3 8-Φ22 250 610 750 395 350 319 26 3 12-Φ22 300 640 850 445 400 370 26 4 12-Φ22

ZCM系列煤氣電磁閥工作原理

ZCM煤氣電磁閥常閉型： 本閥DNl5—50系一次開閥的直動式低壓電磁閥，DN65—300系二次開閥的先導式電磁閥。直動式電磁閥在接受電信號后，電磁力直接將閥塞提起，介質流通；斷電后，電磁力消失，閥塞在自重和彈簧力作下下落，介質斷流。 先導式電磁閥在接受電信號后，銜鐵在電磁力作用下先帶動副閥閥塞捉起，主閥膜片上流體經副閥流走，減少了作用在主閥膜片上的壓力，當主閥膜片上的壓力減少到一定值時，銜鐵帶動主閥膜片，并利用壓差使主閥打開，介質流通；線圈斷電后，電磁力消失，銜鐵因自重下落復位，同時依靠介質壓力，主閥得以緊密關閉。 ZCM煤氣電磁閥常開型： 閥門采用直動式結構，當給電磁頭的線圈通電時， 位于線圈周圍的靜鐵芯組件便產生磁性，磁力克服閥桿組件重力和回位彈簧彈力后將動鐵芯連同閥桿組件向上吸起，從而使固連在閥桿組件上的閥盤與閥座緊密貼緊而密封， 閥門關閉；斷電后，閥盤在回位彈簧及閥桿組件重力作用下恢復原位，閥門開啟，管道恢復正常通氣。

ZCM系列煤氣電磁閥技術參數：

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 工作介質 煤氣、天然氣等 介質溫度（℃） ≤60 公稱壓力（MPa） 1.0 工作壓差（MPa） 0～0.02 0～0.04 電源電壓 AC220V其它規格可訂制 使用壽命 按JB/T7352-94規定 額定流量系數（KV） 功耗（VA） 70 90 150 870 1100 3000 防爆標志 dIIBT4 防爆證編號 CE991010 出線口接頭 內螺紋M20×1.5 環境溫度 -40～+60℃

ZCM系列煤氣電磁閥安裝須知

1、安裝時煤氣電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。 2、煤氣電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。 3、在煤氣電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置（如圖一）。 4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。 5、安裝煤氣電磁閥前，管道須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。 6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。 7、普通型不能在危險場合使用。 8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。 9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。 10、煤氣電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
