【螺紋脈沖電磁閥】派司克品牌.質量保證，派司克閥業全方面介紹『ZCJ螺紋脈沖電磁閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及電磁閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列脈沖電磁閥。

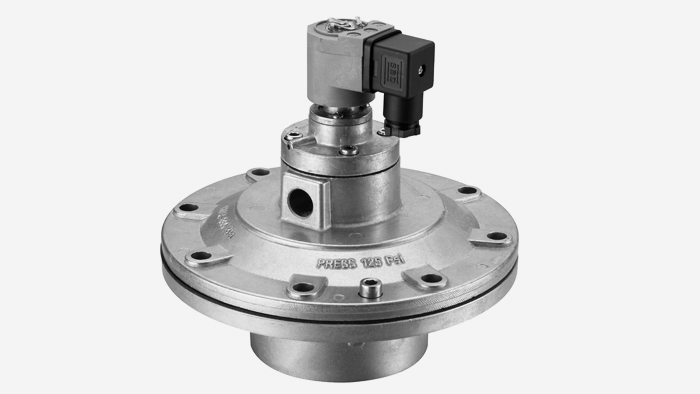

螺紋脈沖電磁閥簡述：

淹沒式螺紋脈沖閥閥座嵌入氣包內安裝，阻力小，流通性好，噴吹量高，提高了負荷帶動量，擴大了氣源壓力的使用范圍，更適合于氣源壓力較寬場合使用。脈沖電磁閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣"開關",受脈沖噴吹控制儀輸出信號的控制,對濾袋逐排（室）噴吹清灰,使除塵器的阻力保持在設定的范圍之內,以保證除塵器的處理能力和收塵效率。

螺紋脈沖電磁閥工作原理：

淹沒式螺紋電磁脈沖閥由電磁先導頭、膜片和閥體組成，膜片后腔的面積大于前腔的面積，氣壓作用力大，使膜片處在關閉位置。電控儀輸入電信號，使電磁先導頭吸合動柱，打開卸荷孔，膜片后腔的壓力氣體迅速排出，膜片前腔的壓力氣體將膜片抬起，打開通道，脈沖閥進行噴吹。 TMF-Y 淹沒式電磁脈沖閥電脈沖信號消失，電磁先導頭的彈簧使動柱立即復位封閉卸荷孔，膜片后腔氣體壓力和彈簧作用力使膜片關閉通道，閥停止噴吹。膜片上的阻尼孔，當先導頭動柱抬起氣體壓力卸荷時，起到阻尼氣流的作用，當卸荷孔封閉時，使壓力氣體迅速充滿到后腔，使膜片關閉通道，停止噴吹。

脈沖電磁閥分類：

a) 直角式電磁脈沖閥：閥體進出口成直角，直接受電信號控制的膜片閥；
b) 直通式電磁脈沖閥：閥體進出口成180度，直接受電信號控制的膜片閥；
c) 淹沒式電磁脈沖閥：閥體進氣口淹沒在氣包內，直接受電信號控制的膜片閥。除了常規三種電磁閥外還有一種旋噴吹用大口徑低壓電磁脈沖閥。

螺紋脈沖電磁閥技術要求：

1、螺紋脈沖電磁閥產品的工作壓力為0.1MPa～0.7MPa，介質為經過除油、除水處理的空氣。
2、在產品標稱氣源壓力狀態下，電磁閥的工作電壓為額定電壓的85%時，電磁脈沖閥的開啟響應時間應小于0.03s。
3、工作氣源壓力為0.1MPa時，即可使脈沖閥關閉。
4、螺紋脈沖電磁閥產品應能承受0.8MPa的氣源壓力。
5、脈沖電磁閥在規定的環境條件下，電磁線圈對外殼的緣電阻應大于1MΩ。
6、在室溫為 5度～35度，相對濕度不過85%的條件下，電磁線圈對外殼能承受50Hz、250V的電壓，歷時1min無擊穿現象。
7、電磁脈沖閥在承受頻率為20Hz、全幅值為2mm、歷時30min的振動后應能正常工作。
8、脈沖電磁閥在正常使用條件下，膜片累計使用壽命應大于80萬次。
9、閥的外表無明顯涂層剝落、劃痕、毛刺等損傷。 10、脈沖電磁閥旋噴吹用大口徑低壓電磁脈沖閥供氣壓小于0.1Mpa，使用壓縮空氣，不受管網同時用氣的影響，運行穩定、可靠。（0.05~0.1Mpa）

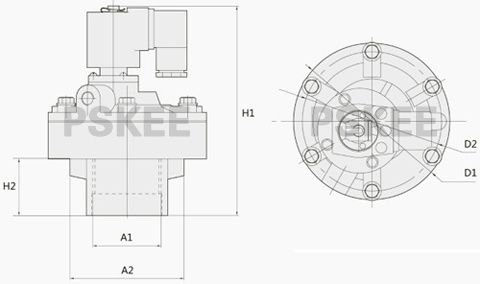

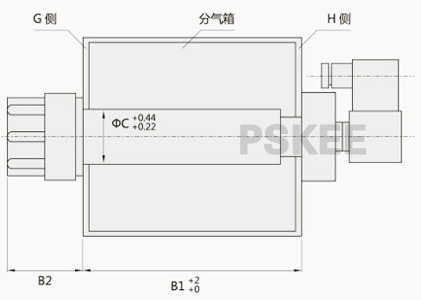

螺紋淹沒式脈沖電磁閥外形結構尺寸：

型號	ΦC	B1	B2
ZCJ-S-25	34	180	61
ZCJ-S-40	48	240	66

型號	A1	A2	H1	H2	D1	D2
ZCJ-S-25	G1	Φ58.5	142	30.2	Φ92	Φ77
ZCJ-S-40	G1-1/2	Φ75	147	40	Φ112	Φ98.5
ZCJ-S-86	Φ86	Φ158	191	50	Φ200	Φ176

螺紋脈沖電磁閥安裝方法：

淹沒式脈沖電磁閥廣泛應用于制藥廠、造紙廠、木工廠、飼肥料廠、染料廠、除塵器及石油化工等設備配套及相關行業自動控制的產品，是布袋除塵、吹灰系統的首先產品。

螺紋脈沖電磁閥安裝注意事項：

①脈沖電磁閥使用前注意檢查元件是否在運輸過程中損壞;
②安裝前應先通氣清理供氣管道內雜物.安裝時注意氣體流動方向及接管是否正確;
③在安裝時所有的O型密封圈都要涂上合適的潤滑劑;
④脈沖電磁閥線圈上共有三個插腳，并配有專用插頭，其中一個有接地圖表符號的為接地插腳，用戶可根據需要決定是否接地。另二個為線圈電源插腳，分別與脈沖噴吹控制儀對應順序的端子和閥用公共線的端子相連接。注意電壓是否符合要求。

相關產品

·淹沒式螺紋脈沖電磁閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·淹沒式螺紋脈沖電磁閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·淹沒式螺紋脈沖電磁閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·淹沒式螺紋脈沖電磁閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·淹沒式螺紋脈沖電磁閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。

產品品牌	PSKEE
產品型號	ZCJ-S
產品口徑	DN25-DN86
產品壓力	0.3~0.8Mpa
產品材質	鋁合金
產品應用	空氣,清潔氣體
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。
