【德標卡套軟密封
旋塞閥】派司克品牌.質量保證，派司克閥業全方面介紹X41F
德標卡套軟密封旋塞閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列德標旋塞閥。
|

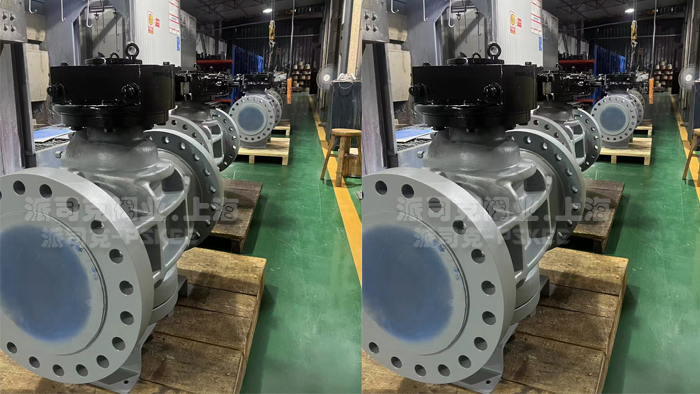

德標卡套軟密封旋塞閥產品結構特點：
|
德標卡套式軟密封旋塞閥適用于公稱壓力PN1.6-16MPa，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
1、產品結構合理、密封可靠、性能優良、造型美觀。
2、它的密封性是通過卡套四周的密封面來實現的。360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，安裝使用更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足工程需要。
|
|
|
德標卡套軟密封旋塞閥執行標準：
|
|
結構形式
|
BC
|
|
驅動方式
|
手柄，蝸輪蝸桿傳動，氣動，電動
|
|
設計標準
|
API599，API6D
|
|
結構長度
|
DIN 3202F1
|
|
連接法蘭
|
DIN 2543-2549
|
|
試驗和檢驗
|
DIN3230
|
|
|
|
|
德標卡套軟密封旋塞閥產品性能規范：
|
|
公稱壓力（MPa）
|
殼體試驗壓力（MPa）
|
密封試驗壓力（MPa）
|
適用溫度（℃）
|
使用介質
|
|
1.6
|
2.4
|
1.76
|
≤180℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
|
10.0
|
15.0
|
11.0
|
|
16.0
|
24.0
|
17.6
|
|
|
|
|
德標卡套軟密封旋塞閥結構：
|
|
旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。
|
|
|
|
德標卡套軟密封旋塞閥結構特點：
|
1、德標旋塞閥產品結構合理、密封可靠、性能優良、造型美觀；
2、德標油密封旋塞閥倒裝壓力平衡的結構，開關動作輕；
3、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能；
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
|
|
|
|
德標卡套軟密封旋塞閥尺寸圖：
|
|
|
|
|

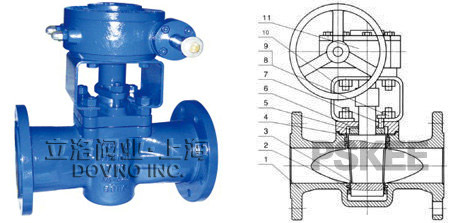

德標卡套軟密封旋塞閥主要材料表：
|
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
|
|
2
|
卡套
|
PTFE
|
|
3
|
塞子
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
|
|
4
|
墊片
|
柔性石墨+不銹鋼
|
|
5
|
調整墊
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
|
|
6
|
閥蓋
|
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
|
|
7
|
調整螺栓
|
ASTM A193-B7,A320-B8,A193-B8M
|
|
8
|
六角螺母
|
ASTM A194-2H,A194-8,A194-8M
|
|
9
|
螺栓
|
ASTM A193-B7,A320-B8,A913-B8M
|
|
10
|
支架
|
Q235、WCB、CF8、CF3M
|
|
11
|
蝸輪
|
ASTM A536 60-40-18+other
|
|
|
|
|

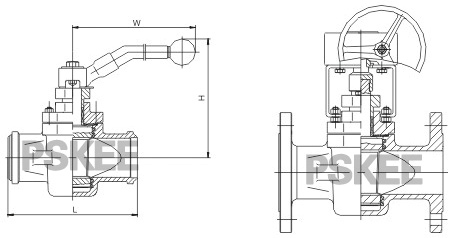

德標卡套軟密封旋塞閥外形尺寸圖：
|
|
|
|
|
PN16德標卡套軟密封旋塞閥外形尺寸表：
|
|
型號
|
X43-16 注:四寸及以上為蝸輪操作4"
|
|
壓力等級
|
PN16
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
150
|
155
|
160
|
180
|
190
|
200
|
220
|
230
|
380
|
460
|
520
|
580
|
620
|
680
|
740
|
|
W
|
300
|
300
|
300
|
350
|
400
|
500
|
500
|
550
|
300
|
300
|
320
|
320
|
350
|
380
|
380
|
|
重量
|
9
|
10
|
11
|
13
|
14
|
19
|
23
|
27
|
43
|
62
|
75
|
155
|
222
|
390
|
580
|
|
|
|
|
PN25德標卡套軟密封旋塞閥外形尺寸表：
|
|
型號
|
X43-25
|
|
壓力等級
|
PN25
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
150
|
155
|
160
|
180
|
190
|
200
|
220
|
230
|
380
|
460
|
520
|
580
|
620
|
680
|
740
|
|
W
|
300
|
300
|
300
|
350
|
400
|
500
|
500
|
550
|
300
|
300
|
320
|
320
|
350
|
380
|
380
|
|
重量
|
10
|
11
|
13
|
15
|
17
|
22
|
31
|
55
|
77
|
88
|
190
|
190
|
235
|
399
|
630
|
|
|
|
|
PN40德標卡套軟密封旋塞閥外形尺寸表：
|
|
型號
|
X43-40
|
|
壓力等級
|
PN40
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
12
|
14
|
18
|
21
|
24
|
29
|
33
|
39
|
75
|
103
|
146
|
251
|
337
|
521
|
720
|
|
|
|
|
PN64德標卡套軟密封旋塞閥外形尺寸表：
|
|
型號
|
X43-64
|
|
壓力等級
|
PN64
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
14
|
17
|
22
|
25
|
29
|
34
|
43
|
50
|
94
|
123
|
170
|
291
|
430
|
625
|
875
|
|
|
旋塞閥的結構簡單，開關迅速，流體阻力小，角行程操作快。在事故等緊急狀態下，能快速連通或切斷管路。與閘閥、截止閥相比，操作更靈活，開關更迅速。旋塞閥是用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉動作。
|
|
|
|
·德標旋塞閥質保體系：
有了您的信任與支持，我們提供值得信賴的品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·德標旋塞閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·德標旋塞閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·德標旋塞閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·德標旋塞閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
