【襯氟旋塞閥】派司克品牌.質量保證，派司克閥業全方面介紹X43F46襯氟旋塞閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及旋塞閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列襯氟旋塞閥。

---

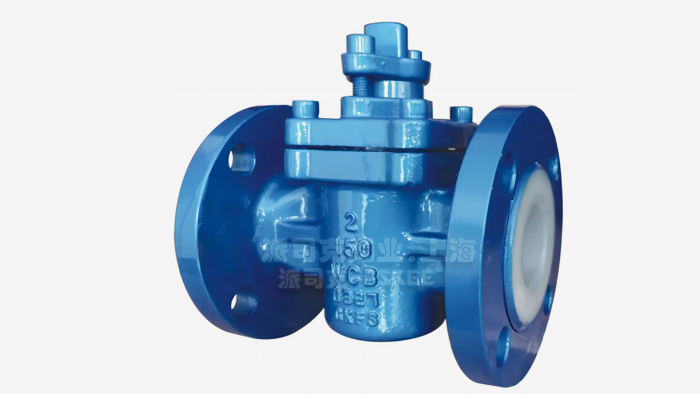

襯氟旋塞閥產品簡述：

襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小。本系列有襯里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截?cái)嘟橘|(zhì)流動. 襯氟旋塞閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

襯氟旋塞閥產品特點：

◆旋塞與襯里閥體帶有理想的錐度設計，當在使用過程中由于磨損而不能密封時，可通過調整閥蓋上的調節螺釘使旋塞向下移動，補償加在密封面的密封力。 ◆頂密封組件組成二道外密封，在密封面失效的情況下，阻止介質從閥桿向外泄漏。 ◆把上閥蓋上的四個螺栓打開后，就可以取出閥內所有部件，進行直接更換閥門零件而不需要從管道上取下閥門。 ◆具有進出口端同時密封的優點，在整個工作過程當中密封 面摩擦系數小，塞體運轉靈活，不需要潤滑。 ◆密封性能好，使用壽命長。 ◆更換零件襯里材料可適用各種介質。

襯氟旋塞閥性能規范：

設計標準 HG/T3704,GB/T12240 API6D 結構長度 HG/T3704,GB/T12221 ASMEB16.10 法蘭形式尺寸 HG/T20592,GB/T9119 ASMEB16.5 檢驗與試驗 G8/T13927,J8/T9092 API598 公稱、壓力（MPa) 1.0 1.6 150Lb 實驗壓力 (MPa) 殼體試壓 1.5 1.5 1.5 高壓密封 1.1 1.1 1.1 低壓密封 0.6 0.6 0.6 適用溫度（℃） PFA:-30～200    FEP-30～150 適用介質 鹽酸、硝酸、氫氟酸、液氯、硫酸 王水等強腐蝕性介質

襯氟旋塞閥尺寸圖：

襯氟旋塞閥HG/T 20592 PN10襯氟旋塞閥外形尺寸表：

DN L D D1 D2 Z-d f b H W H0 15 110 95 65 45 4-14 2 14 85 180 20 117 105 75 55 4-14 2 14 88 180 25 127 115 85 65 4-14 2 14 98 260 32 140 140 100 78 4-18 3 16 101 260 40 165 150 110 85 4-18 3 16 128 320 50 178 165 125 100 4-18 3 16 128 320 65 190 185 145 120 4-18 3 18 135 320 80 203 200 160 135 8-18 3 20 164 400 322 100 229 220 180 155 8-18 3 20 178 400 332 125 254 250 210 185 8-18 3 22 205 385 150 267 285 240 210 8-23 3 24 220 405 200 292 340 295 265 8-23 3 26 455 250 330 395 350 320 12-23 4 28 490

襯氟旋塞閥GB PN1.0(MPa)主要外形尺寸和連接尺寸

公稱通徑 DN PN1.0(MPa)主要外形尺寸和連接尺寸 重量 L D D1 D2 f b nd Do H Kg 20 150 105 75 50 3 14 414 160 95 7 25 160 115 85 65 3 14 414 160 98 8 32 170 135 100 70 3 16 418 220 113 10 40 180 145 110 80 3 18 418 250 135 15 50 210 160 125 100 3 20 818 250 140 18 65 220 180 145 120 3.5 20 818 300 145 25 80 250 195 160 135 3.5 22 818 330 205 35 100 275 215 180 155 4 24 818 350 240 46 125 310 245 210 185 4 26 818 400 260 65 150 350 280 240 210 4 28 823 600 290 90 200 400 335 295 265 4.5 32 823 800 330 160 250 460 390 350 320 4.5 36 1223 900 380 230

襯氟旋塞閥產品用途：

1.本襯氟旋塞閥是采用近似圓形通孔的錐面旋塞作為啟閉件，通過旋塞轉動90°實現全開或者全關的目的。具有結構緊湊、體積小、密封性能好的優點。 2.旋塞為帶有通孔的圓錐體，與圓錐形閥體相配合，旋轉時，密封面之間運動帶有擦拭作用，用于帶有懸浮顆粒的介質較為理想，而且在全開時，密封面與流動介質隔離，這樣提高了閥門的使用壽命。 3.襯里旋塞閥，襯氟旋塞閥的錐形密封面之間的泄漏間隙可通過壓蓋來調整。當旋塞與閥體緊密接觸時，旋塞仍可旋轉，或者旋轉前從閥體內提起旋塞，旋轉90°后再密封，可達到零泄漏。 4.襯里旋塞閥，襯氟旋塞閥全開時，通道沒有任何障礙，也沒有凹陷沉積介質，這對于食品、醫藥等行業適合。 由于襯里旋塞閥，襯氟旋塞閥的密封面積大和密封應力高，因此操作力矩較大，正因?yàn)榇朔N閥門密封面積大，即使密封面上有些損壞，仍能較好防止泄漏，維修也方便。 5.襯氟旋塞閥適用介質：FEP(F46)、PCTFE（F3）襯氟隔膜閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用 。

偏心旋塞閥

美標旋塞閥

德標旋塞閥

保溫旋塞閥

襯氟旋塞閥

軌道旋塞閥

法蘭旋塞閥

電動旋塞閥

內螺紋旋塞閥

三通旋塞閥

·襯氟旋塞閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·襯氟旋塞閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·襯氟旋塞閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·襯氟旋塞閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·襯氟旋塞閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
