【軌道式旋塞閥】派司克品牌.質量保證，派司克全方面介紹XZ43X軌道式旋塞閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列軌道旋塞閥。

---

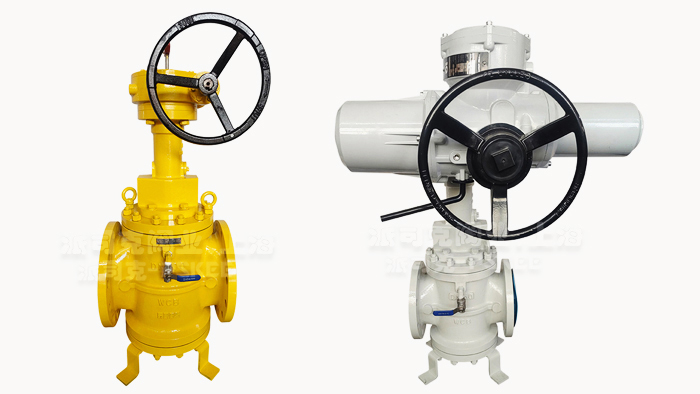

軌道式旋塞閥產品簡述：

軌道式旋塞閥又稱將軍閥，采用法蘭連接的方式，閥體內部采用塞子旋轉的原理實現啟閉。該旋塞閥設計原理合理、簡單、美觀，以滿足市場需求。適用于壓力級 150~900Lb（1.6~32.0MPa），軌道式旋塞閥工作溫度為 -29~150℃航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上，作為截?cái)嘟橘|(zhì)的理想裝置。雙關雙斷及泄放功能閥門的工作原理關鍵是安裝在旋塞上的兩片密封滑片的動作。

軌道式旋塞閥結構特點：

①軌道式旋塞閥在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩��； ②閥門在維修時，不需將閥門從管線上拆下，只需將閥門底蓋拆開，調換一對滑片即可，維修十分方便； ③閥體及旋塞為全通徑，介質在通過閥門時無流阻，并且可通球?qū)�管道進行清洗，克服了縮徑閥門的缺點； ④全通徑將軍閥的閥體內腔鍍有硬鉻，密封區域堅硬光滑； ⑤滑片上的彈性密封采用氟橡膠，并且模壓成型在滑片表面溝槽中。具有防火功能的金屬對金屬的密封作為彈性密封的背襯； ⑥軌道式旋塞閥具有自動泄放裝置（備選），在閥門關閉后，防止閥腔異常升壓并檢驗閥門的效果； ⑦軌道式旋塞閥開關指示器與開關位置同步，可以準確顯示齒輪傳動全通徑將軍閥的開關狀態。

軌道式旋塞閥工作原理：

當軌道式旋塞閥全開的狀態下,塞子的通道興閥體的通道對齊,能保證理想的低壓力降. 當轉動手輪,塞子將朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉. 當手輪向反方向轉動時,首先使塞子向上運動,使閥片于閥座脫離,繼續轉動手輪,使塞子帶動閥片轉動90度,塞子的通道于閥體的通道對齊,使閥門處于全開的狀態. 該旋塞閥的優點是閥門在開啟的過程中,閥片和閥座處于脫離狀態,開關的過程是零摩擦,不會使密封面磨損,同時密封采用軟密封,使密封在關閉時為零泄露。

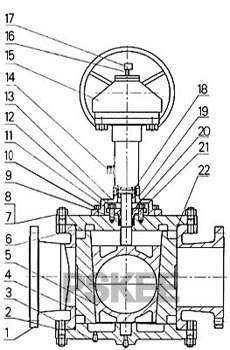

軌道式旋塞閥結構圖：

軌道式旋塞閥主要材料表:

部件號 名稱 材料 1 閥體 WCB 2 閥底蓋 WCB 3 絲堵 35# 4 滑片 QT500-7 5 旋塞 WCB 6 閥蓋 WCB 7 螺柱 35# 8 螺母 45# 9 填料 柔性石墨 10 螺栓 35# 11 填料壓蓋 WCB 12 螺栓 35# 13 支架 WCB 14 螺栓 35# 15 操作器 組件 16 指示桿 1Cr13 17 指示器 ZL401 18 銷 65Mn 19 防塵器 PVC 20 O型密封圈 氟橡膠 21 O型密封圈 氟橡膠 22 O型密封圈 氟橡膠

軌道式旋塞閥外形尺寸圖：

150LB 軌道式旋塞閥尺寸表：

壓力等級 150LB 口徑Size mm 15 20 25  32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381 H 230 260 300 340 380 435 460 490 525 570 625 700 780 870 980 W 120 140 140 180 200 220 260 280 300 340 40 450 450 500 500 重量 10 12 14 19 21 28 34 39 75 95 135 200 255 415 650

300LB軌道式旋塞閥尺寸表：

壓力等級 300LB 口徑Size mm 15 20 25  32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762 H 230 260 300 340 380 435 460 490 525 570 625 700 780 870 980 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量 11 13 20 27 31 37 44 60 82 115 165 225 305 405 650

軌道旋塞閥它的密封性是通過閥片四周的密封圈來實現的，燕尾槽保護和固定密封圈，雙向流動，安裝使用更方便，該軌道旋塞閥零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
