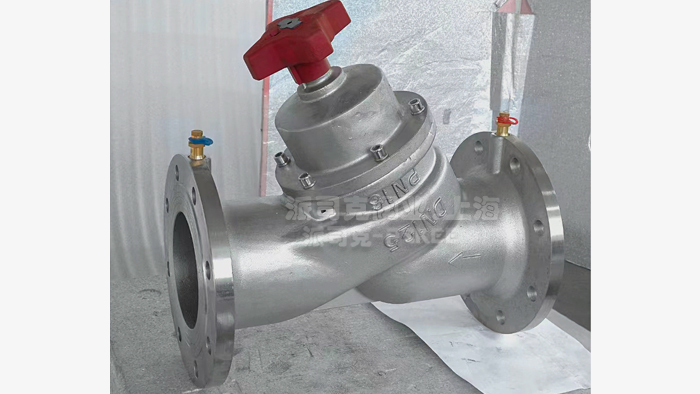

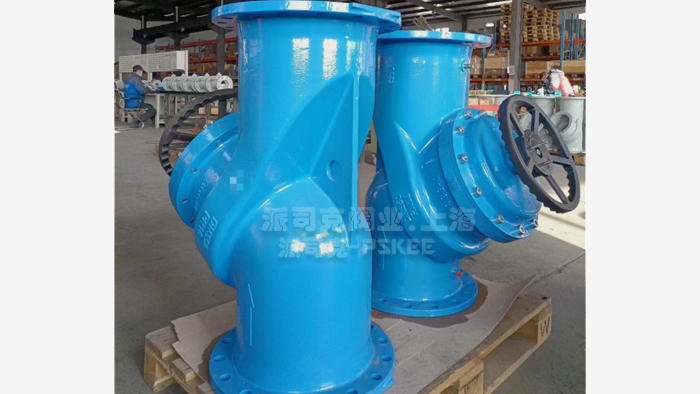

TA系列靜態平衡閥產品簡述：
靜態水力平衡閥是通過改變閥芯與閥座的開度,來改變流經閥門的流動阻力,從而調節流量使水利管網達到靜態平衡的專用閥門。平衡閥源于早期的截流孔板,實際上水力平衡閥是一個可以調節的截流孔板,并連接智能儀表檢測出閥門的壓差,流量和系統存在的問題。水力平衡閥的作用對象是系統的阻力。特點是能夠?qū)⑿碌乃堪凑赵O(shè)計計算的比例平衡分配,各支路同時增減,仍然滿足當前氣候需要下的部分負荷的流量需求,起到平衡的作用。
TA系列靜態平衡閥工作原理：
TA靜態平衡閥的原理是閥體內的反調節，當入口處壓力加大時，自動減小通徑，減少流量的變化，反之亦然。如果反接，這套調節系統就不起作用。而且起調節作用的閥片，是有方向性的，反向的壓力甚至可以減少甚至封閉流量。 既然安裝平衡閥是為了更好的供暖，就不存在反裝的問題。平衡閥它的工作原理是通過改變閥芯與閥座的間隙(即開度)，改變流體流經閥門的流通阻力，達到調節流量的目的。平衡閥相當于一個局部阻力可以改變的節流元件，對不可壓縮流體，由流量方程式可得。
TA系列靜態平衡閥產品特點：
1.靜態平衡閥具有等百分比流量特性；
2.每臺閥門經過嚴格的測試,開度與Kv值的對應準確；
3.閥芯的優異設計,關閉密封性能好,便于檢修等；
4.啟閉靈活,手感較輕；
5.閥體等部件采用防脫鋅銅合金材質,抗腐蝕性強；
6.承壓PN16
7.工作溫度0—150℃；
8.高壓自密封測壓嘴,測壓方便；
9.測壓嘴設置在固定孔板兩端,確保壓差測試更準確；
10.閥芯和閥桿與閥門軸線成45度夾角,使介質的流體力學性能更優良；
11.閥芯位移采用內動式結構,閥門啟閉,閥桿和手柄高度不變,可適應較小的安裝空間；
12.密封采用特制EPDM材質O型密封圈,確保無滲漏,手柄旋轉輕靈自如。
TA系列靜態平衡閥主要材質：
|
閥體
|
球墨鑄鐵
|
閥軸
|
銅合金
|
|
閥蓋
|
球墨鑄鐵
|
測試口
|
帶EPDM密封的黃銅
|
|
閥錐
|
銅合金
|
密封
|
PTFE
|

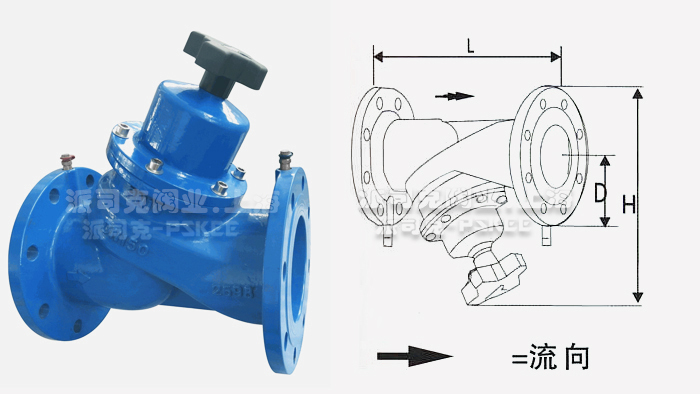

TA系列靜態平衡閥產品結構圖：
TA系列靜態平衡閥產品外表尺寸表：
|
DN
|
D
|
L
|
H
|
|
40
|
150
|
165
|
238
|
|
50
|
165
|
203
|
258
|
|
65
|
185
|
216
|
285
|
|
80
|
200
|
250
|
324
|
|
100
|
220
|
292
|
355
|
|
125
|
250
|
330
|
410
|
|
150
|
285
|
356
|
477
|
|
200
|
340
|
495
|
613
|
|
250
|
405
|
622
|
740
|
|
300
|
460
|
698
|
828
|
|
350
|
520
|
787
|
930
|
TA系列靜態平衡閥安裝注意事項：
1、TA靜態平衡閥安裝位置
平衡閥可安裝在供水管路上，也可安裝在回水管路上（每個環路中只需安裝一處）。對于熱力站的一次環路側來說，為方便平衡調試，建議將平衡閥安裝在水溫較低的回水管路上。總管上的平衡閥，宜安裝在供水總管水泵后（水泵下游），以防止由于水泵前（閥門后）壓力過低，可能發生水泵氣蝕現象。
2、TA靜態平衡閥盡量安裝在直管段上
由于平衡閥具有流量計量功能，為使流經閥門前后水流穩定，保證測量精度，在條件允許的情況下應盡量將平衡閥安裝在直管段處。
3、注意新系統與原有系統的平衡
當安裝有平衡閥的新系統連接于原有供熱（冷）管網時，須注意新系統與原有系統水量分配平衡問題，以免安裝了平衡閥的新系統（或改造系統）的水阻力比原有系統高，而達不到應有的水流量。（a）為新系統連接于原有系統的末端；（b）為新系統連接于原有系統的中間位置，應在原有系統的入口處加設平衡閥。
4、不應隨意變動平衡閥開度
管網系統安裝完畢，并具備測試條件后，使用專用智能儀表對全部平衡閥進行調試整定，并將各閥門開度鎖定，使管網實現水力工況平衡。在管網系統正常運行過程中，不應隨意變動平衡閥的開度，是不應變動開度鎖定裝置。
5、系統增設（或取消）環路時應重新調試整定
在管網系統中增設（或取消）環路時，除應增加（或關閉）相應的平衡閥之外，原則上所有新設的平衡閥及原有系統環路中的平衡閥均應重新調試整定（原環路中支管平衡閥不必重新調整）。
6.不必再安裝截止閥
·TA系列靜態平衡閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·TA系列靜態平衡閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·TA系列靜態平衡閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·TA系列靜態平衡閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·TA系列靜態平衡閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
