導閥型隔膜式減壓閥產品簡述：

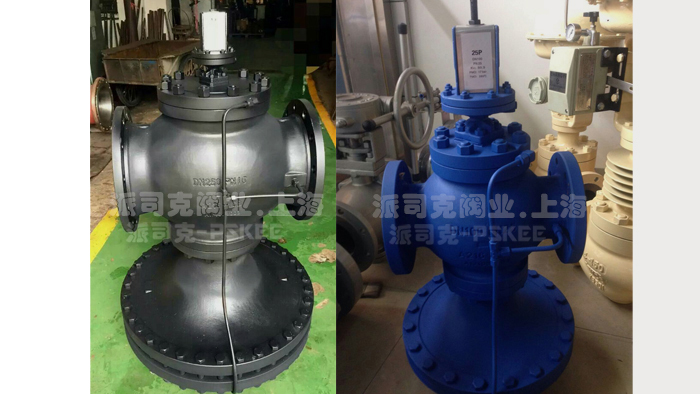

25P導閥型
隔膜式減壓閥為碳鋼閥體，適用于蒸汽和壓縮空氣系統，壓力調節比可達10：1，控制準確。當

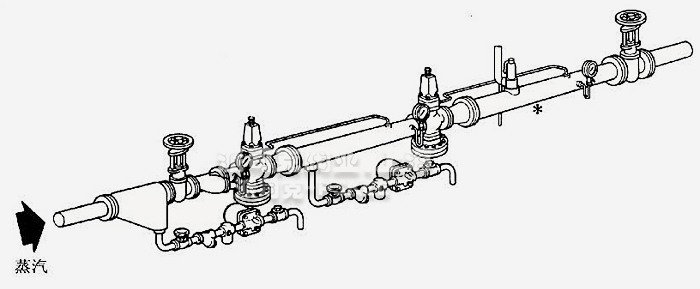

減壓閥壓力調節范圍大過10：1時，就采用兩個減壓閥串聯布置，無論上游壓力變化或下游負荷的波動，均能實現準確穩定的壓力控制。25PG導閥型隔膜式減壓閥為軟密封型號,用于壓縮空氣系統，或其它工業氣體（不適用于氧氣）
導閥型隔膜式減壓閥產品特點：
導閥型隔膜式減壓閥是參考原產品而改進的先導式大膜片導閥型隔膜式減壓閥,本產品在普通減壓閥的基礎上做了很大的改進.減壓閥膜片采用了性能材料,并大大加式了式作面積,因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片,來調節主閥的開度,確保下游壓力的穩定。
本導閥型隔膜式減壓閥的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。
導閥型隔膜式減壓閥產品優點：
1.減壓閥無需外部動力（E型除外），減少安裝費用。
2.導閥型減壓閥準確控制制程壓力，改善制程效率，提高產品質量。
3.減壓閥多種控制閥組合，減少總的設備投資。
4.本質可靠，可用于危險區域（E型除外）。

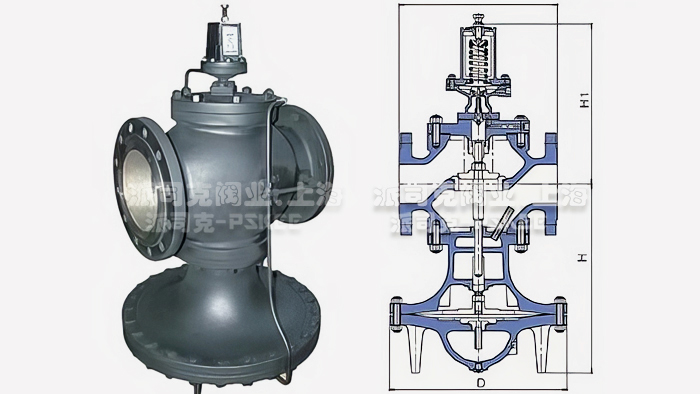

DP17,DP143,DP163導閥型隔膜式減壓閥外形尺寸表：
|
DN
|
L
|
H
|
H1
|
D
|
|
15
|
147
|
135
|
220
|
185
|
|
20
|
154
|
135
|
225
|
185
|
|
25
|
160
|
145
|
235
|
210
|
|
32
|
180
|
155
|
235
|
210
|
|
40
|
200
|
175
|
240
|
255
|
|
50
|
230
|
185
|
245
|
255
|
|
65
|
250
|
200
|
295
|
320
|
|
80
|
310
|
230
|
325
|
350
|
|
100
|
350
|
265
|
340
|
380
|
|
125
|
400
|
305
|
360
|
455
|
|
150
|
450
|
330
|
375
|
500
|
導閥型隔膜式減壓閥技術參數：
閥體材質 碳鋼 GB/T 12229 WCB
減壓閥根據工作介質壓力、溫度可選用不同材質
閥體設計壓力：PN40
減壓閥工作壓力：飽和蒸汽 20.6Bar
工作溫度：Y25P 285℃ Y25PG 120℃
注：鑄鋼閥體采用不銹鋼導管和膜片時，溫度為不大過316℃
導閥型隔膜式減壓閥規格尺寸：
螺紋連接：1/2"-2"
法蘭連接：DN15-50 DN65-200
BS16/25/40 GB16/25/40 DIN16/25/40
JIS 16/25/40 ANSI 150/300
YDP27導閥型隔膜式減壓閥外形尺寸表：
|
DN
|
L
|
H
|
H1
|
D
|
|
15
|
147
|
135
|
305
|
185
|
|
20
|
154
|
135
|
305
|
185
|
|
25
|
160
|
145
|
305
|
210
|
|
32
|
180
|
155
|
320
|
210
|
|
40
|
200
|
175
|
320
|
255
|
|
50
|
230
|
185
|
340
|
255
|
導閥型隔膜式減壓閥壓力控制范圍：
黃色彈簧 0.2~3.0Bar
藍色彈簧 2.5~7.0Bar
紅色彈簧 6.0~12.0Bar

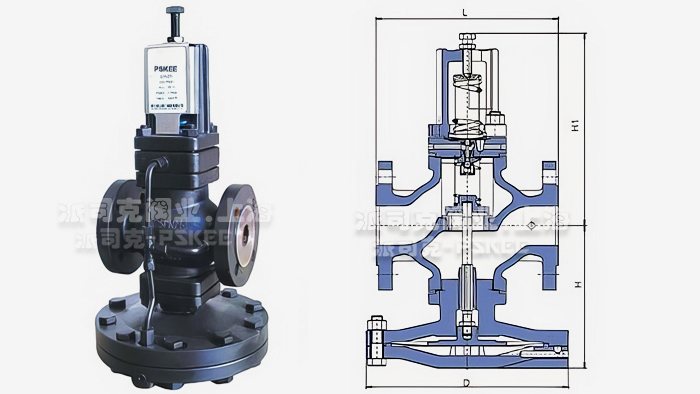

25P導閥型隔膜式減壓閥外形尺寸表：
|
DN
|
L
|
H
|
H1
|
D
|
|
15
|
147
|
160
|
310
|
185
|
|
20
|
154
|
160
|
310
|
185
|
|
25
|
160
|
170
|
320
|
210
|
|
32
|
180
|
180
|
320
|
210
|
|
40
|
200
|
180
|
320
|
255
|
|
50
|
230
|
210
|
340
|
255
|
|
65
|
250
|
355
|
295
|
320
|
|
80
|
310
|
370
|
325
|
350
|
|
100
|
350
|
410
|
340
|
380
|
|
125
|
400
|
450
|
360
|
455
|
|
150
|
450
|
480
|
372
|
500
|
|
500
|
500
|
395
|
230
|
600
|

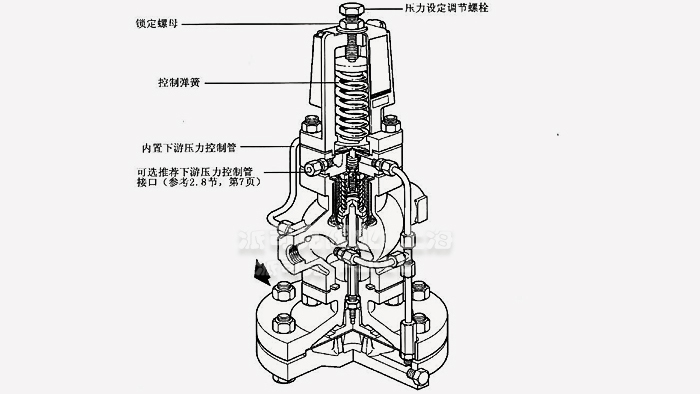

導閥型隔膜式減壓閥工作原理：
導閥型隔膜式減壓閥啟動前導閥彈簧處于自由狀態時，主閥和導閥處于關閉狀態。導閥有彈簧力作用打開，蒸汽經由導閥進入減壓閥主隔膜室，一部分蒸汽則經由控制孔流出，當導閥流入的蒸汽大于由控制孔流出的蒸汽，導閥型減壓閥主隔膜閥中的控制壓力變大，打開主閥。隨著蒸汽流過主閥，下游壓力的增量經由感應管反饋，作用在導閥隔膜下，導閥型隔膜式減壓閥平衡隔膜上部的彈簧壓力，使導閥組建關閉節流，維持主隔膜中的壓力，控制主閥開度輸送適量的蒸汽。減壓閥調節導閥隔膜上的彈簧即可改變下游壓力。
