【組合式水用減壓閥】派司克品牌.質量保證，派司克閥業全方面介紹GZY46H組合式水用減壓閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及減壓閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列組合式水用減壓閥。

高性能組合式水用減壓閥簡述：
CZY46H型組合式減壓閥是結合改進的新一代減壓閥，相比同類產品，CZY46H型減壓閥以高減壓比，大流量，進口壓力適應能力強，低噪音，使用壽命長等優點倍受用戶的好評。組合式水用減壓閥廣泛應用于各水電站和泵站。

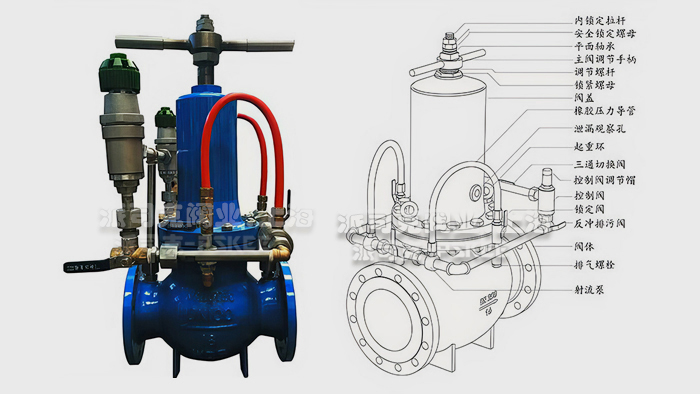

組合式水用減壓閥外形結構形式：

如圖所示，ZCY46H組合式水用減壓閥是由主閥和反饋系統組成，圖中所示為功能代號4的產品，雙反饋，可反沖排污，內鎖定保護型。

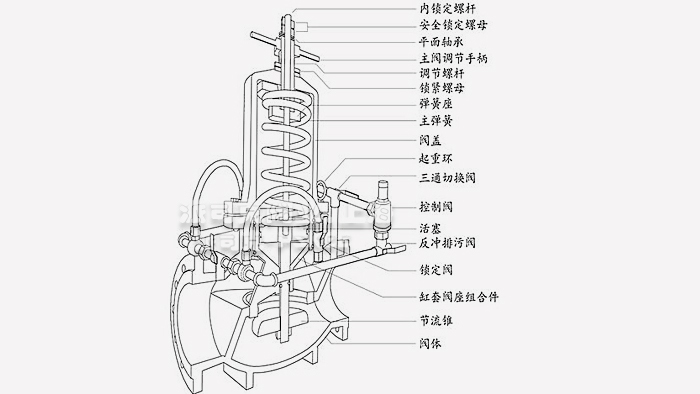

組合式水用減壓閥結構圖

組合式水用減壓閥結構特點：

A.由控制閥（7），射流泵（12），控制調節腔壓力（16）有效形成主彈簧壓力，調節腔壓力平衡閥。由于主彈簧壓力不受P1影響，所以P1和流量變化時，總能迅速調節主彈簧壓力，調節腔壓力平衡使P2穩定。而且減壓比達12：1

B.合理的過流面結構和水流方向使運行噪音低及P2穩定
C.活塞桿在閥座上的支撐點長且支撐面積大，在大減壓比時有足夠的剛性承受過流面高速水流的沖擊。
D.由鎖定螺母，拉桿，活塞桿組成的出口壓力鎖定系統，有效地確保可P2的可靠性。
E.互為備用的雙反饋控制系統和反沖排污系統和反沖排污系統，確保了減壓閥搞故障和防泥沙能力。

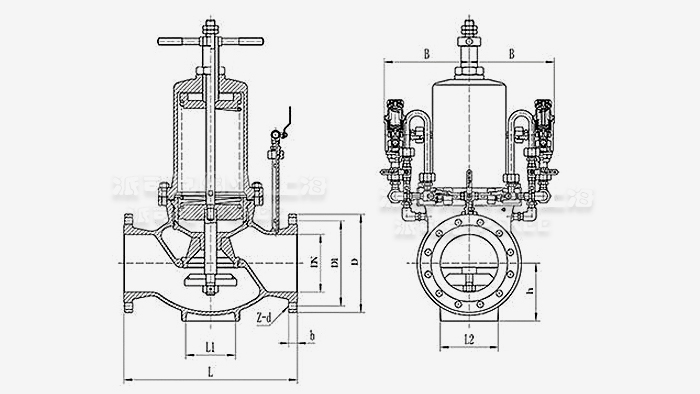

組合式水用減壓閥外形尺寸表：

500	715	650	20-Φ33	44	730	660	20-Φ36	48	755	670	20-Φ42	57	1100	410	430	2010	600*600
400	580	525	16-30	32	620	550	16-36	40	660	585	16-39	50	1100	390	360	1940	500*500
350	520	470	16-26	30	555	490	16-33	380	580	510	16-36	46	980	350	312	1715	400*400
300	460	410	12-26	28	485	430	16-30	34	515	450	16-33	420	850	320	290	1640	400*370
250	405	355	12-26	26	425	370	12-30	32	450	385	12-33	38	730	320	242	1430	340*270
200	340	295	12-22	24	360	310	12-26	30	375	320	12-30	34	600	320	190	1212	260*250
150	285	240	8-22	24	300	250	8-26	28	300	250	8-26	28	480	270	160	1081	190*190
125	250	210	8-18	22	270	220	8-26	26	270	220	8-26	26	400	270	137	819	150*180
100	220	180	8-18	22	235	190	8-22	24	235	190	8-22	24	350	270	115	764	150*140
80	200	160	8-18	20	200	160	8-18	24	200	160	8-18	24	310	250	105	679	120*130
50	165	125	4-18	20	165	125	4-18	20	165	125	4-18	20	290	250	92	550	100*120
DN	D	D1	Z-d	b	D	D1	Z-d	b	D	D1	Z-d	b	L	B	h	Hmax	L1*L2
DN	1.6Mpa			2.5Mpa				4.0Ma					L	B	h	Hmax	L1*L2

1.組合式減壓閥出口壓力鎖定工作原理：
組合式減壓閥是專為復雜工況下運行的供水系統量身設計的減壓設備，由出口壓力鎖定系統，反饋統，和主閥閥體組成。
每一臺合格的減壓閥閥體均經受過了60分鐘的1.5倍強壓實驗，防止閥體不良，即使歷經連續運行也不會出現破裂漏水等故障。出口壓力內鎖定裝置是為防止反饋系統遭受意外損壞后，在主活塞下方失壓時，保持出口壓力P2值的剛性保護裝置。
2、組合式減壓閥自動調節原理：
組合式減壓閥是一種在復雜多變的工況下亦可利用水壓進行自我調節的減壓閥穩壓閥，在進口壓力和流量產生變化的時候保持出口的壓力和流量穩定。其實現自力控制，調試簡單，運行可靠。
3、組合式減壓閥的雙反饋切換原理：
組合式減壓閥的反饋系統是根據減壓閥出口壓力的變化信號來控制過流面積（節流錐開度）的系統。減壓閥裝備有互為備用的雙反饋系統，啟用A系統即停用B系統的運行模式可以達到減壓閥不停機檢修的目的。
4、組合式減壓閥反沖排污工作原理：
水電站的運行工況比較復雜，尤其水質的好壞直接關系到設備的可靠運行。針對泥沙含量較大的水電站，除了在減壓閥的過流位置采用不銹鋼材質并堆焊鎳基合金防磨蝕外，減壓閥的反沖排污裝置亦能有效地防止反饋控制系統的堵塞，使減壓閥在多泥沙雜物的水質中保持良好的工況。（反沖排污系統標配為手動控制，根據水質實際情況把握反沖排污頻率，或直接采用PLC自動反沖排污裝置。）

相關產品

·組合式減壓閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·組合式減壓閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·組合式減壓閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·組合式減壓閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·組合式減壓閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。

產品品牌	PSKEE
產品型號	GZY46H
產品口徑	DN50-DN500
產品壓力	1.6-4.0Mpa
產品材質	鑄鋼
產品應用	水電站，泵站
產品特點	●派司克閥門，PSKEE工業品質。 ●質量保證，交貨快捷，售后完善。 ●產品三包：包修、包換、包退。 ●（PSKEE）Pipeline Safety Keeper。 ●PSKEE工業品牌閥門，管道的安全管理員。 ●銷售熱線：021-31007661、31007662。
