【先導活塞式氣體減壓閥】派司克品牌.質量保證，派司克閥業全方面介紹『YK43KF先導活塞式氣體減壓閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及減壓閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列先導活塞式氣體減壓閥。
先導活塞式氣體減壓閥產品簡述：
先導活塞式氣體
減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。
氣體減壓閥導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。先導活塞式氣體減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
先導活塞式氣體減壓閥技術參數：
閥體材質 GB/T12229 WCB
減壓閥根據工作介質壓力、溫度可選用不同材質
使用范圍
設計壓力：PN10-100
設計口徑：DN15-DN600
減壓閥工作溫度：Y43H:t≤300℃,K43Ft≤80℃
減壓閥壓力控制范圍：1-3Bar，2-8Bar，7-10Bar
9-16Bar，15-22Bar
先導活塞式氣體減壓閥連接形式：
螺紋連接：1/2~2" BSP NPT
法蘭式：RF FM RJ ANSI B16.5
執行標準：JB79 GB9113
ANSI B16.5等
先導活塞式氣體減壓閥產品應用：
Y43H先導活塞式氣體減壓閥主要用于蒸汽管路，起到減壓穩壓作用，無需外部動力，本質可靠，安裝容易，堅固耐用等優點。YK43F/X先導活塞式氣體減壓閥主閥均為軟密封結構主要用于氣體管路，如空氣、氮?dú)�、氧氣、氫氣、液化氣、天然氣等氣體。調節設定簡單可靠，控制準確。

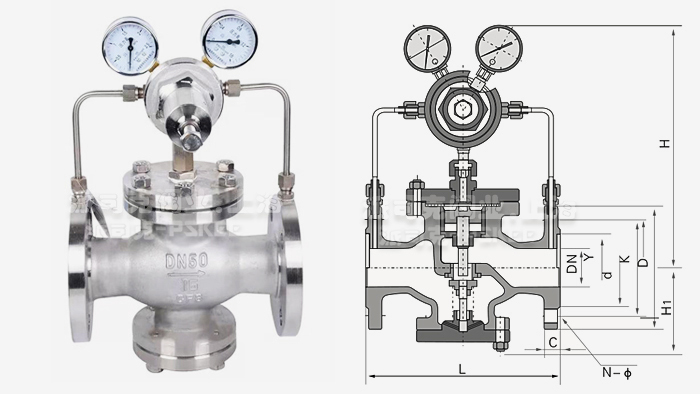

先導活塞式氣體減壓閥主要外形結構尺寸圖：
先導活塞式氣體減壓閥外形連接尺寸表：
|
公稱通徑
|
Y43、YK43、Y42
|
Y43
|
YK43
|
Y42
|
|
1.6/2.5Mpa
|
4.0/6.4Mpa
|
10/16Mpa
|
1.6/2.5/4.0Mpa
|
6.4/10/16Mpa
|
1.6/2.5/4.0Mpa
|
6.4/10/16Mpa
|
1.0/1.6/2.5Mpa
|
|
L
|
H
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
H1
|
|
15
|
160
|
180
|
180
|
295
|
90
|
305
|
100
|
290
|
90
|
300
|
100
|
225
|
90
|
|
20
|
160
|
180
|
200
|
330
|
98
|
340
|
105
|
300
|
98
|
310
|
105
|
265
|
98
|
|
25
|
180
|
200
|
220
|
330
|
110
|
340
|
120
|
300
|
110
|
310
|
120
|
265
|
110
|
|
32
|
200
|
220
|
240
|
330
|
110
|
340
|
1230
|
300
|
110
|
310
|
120
|
265
|
110
|
|
40
|
220
|
240
|
240
|
345
|
125
|
355
|
135
|
320
|
125
|
335
|
135
|
320
|
125
|
|
50
|
250
|
2770
|
300
|
345
|
125
|
355
|
135
|
320
|
125
|
335
|
135
|
320
|
125
|
|
65
|
280
|
300
|
330
|
350
|
130
|
360
|
140
|
325
|
130
|
340
|
140
|
325
|
130
|
|
80
|
310
|
330
|
380
|
385
|
160
|
385
|
170
|
365
|
160
|
380
|
180
|
385
|
160
|
|
100
|
350
|
380
|
400
|
385
|
170
|
400
|
185
|
365
|
170
|
380
|
185
|
385
|
170
|
|
125
|
400
|
450
|
450
|
400
|
200
|
415
|
215
|
475
|
200
|
490
|
215
|
430
|
200
|
|
150
|
450
|
500
|
500
|
415
|
210
|
430
|
225
|
475
|
210
|
490
|
225
|
430
|
210
|
|
200
|
500
|
500
|
550
|
475
|
240
|
495
|
260
|
515
|
240
|
535
|
260
|
560
|
240
|
|
250
|
650
|
550
|
|
525
|
290
|
545
|
310
|
560
|
290
|
580
|
310
|
690
|
290
|
|
300
|
800
|
650
|
|
580
|
335
|
600
|
355
|
705
|
335
|
725
|
355
|
800
|
335
|
|
350
|
850
|
800
|
|
620
|
375
|
640
|
395
|
745
|
375
|
765
|
395
|
880
|
375
|
|
400
|
900
|
850
|
|
660
|
405
|
690
|
435
|
780
|
405
|
800
|
435
|
980
|
405
|
|
450
|
900
|
1000
|
|
730
|
455
|
750
|
470
|
730
|
455
|
835
|
470
|
1100
|
455
|
|
500
|
950
|
|
|
750
|
465
|
780
|
495
|
835
|
465
|
855
|
495
|
1130
|
465
|
|
600
|
1000
|
|
|
770
|
500
|
|
|
860
|
500
|
|
|
|
|
|
先導活塞式氣體減壓閥工作原理:
1.先導活塞式氣體減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內.。
2.先導活塞式氣體減壓閥未調式時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態，使用時按順時針方向轉動調節螺釘，壓縮調節彈簧，使膜片下移頂開付閥瓣，介質由a孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后，同時由c孔進入膜片下方，當閥后壓力大過調定壓力時，推動膜片上移壓縮調節彈簧。
3.
減壓閥的閥瓣隨之向關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降，此時氣體減壓閥主閥瓣在主閥瓣彈簧力的推動下上移，使主閥瓣與主閥座的間隙減小，介質流量隨之減少，使閥后壓力隨之下降到新的平衡，反之當
減壓閥后壓力低于調定壓力時，主閥瓣和主閥座間隙變大，介質流量隨之增加，使閥后壓力隨之增高達到新的平衡
·先導活塞式氣體減壓閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·先導活塞式氣體減壓閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·先導活塞式氣體減壓閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·先導活塞式氣體減壓閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·先導活塞式氣體減壓閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
