【氣動高壓角型調節閥】派司克品牌.質量保證，派司克閥業全方面介紹『HPS氣動高壓角型調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列氣動高壓角型調節閥。

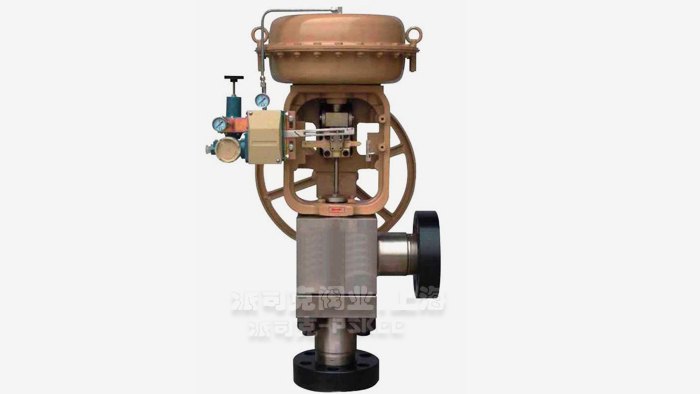

氣動高壓角型調節閥產品簡述：
氣動薄膜高壓角型
調節閥是為高壓系統設計的一種調節閥門，與氣動或電動（配用電-氣轉換器）調節儀表等配合，角式
高壓調節閥應用于化工、石油、電力等工業部門生產過程的自動調節和遠程控制。
氣動高壓角型調節閥產品特點：
氣動薄膜高壓角型調節閥是針對調節閥在高壓或高壓差、有汽蝕、沖蝕的工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題而改進的產品。高壓角式調節閥它采用多級節流形式來分?jǐn)倝翰�，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，氣動高壓角型調節閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
氣動高壓角型調節產品結構：
氣動高壓角型調節閥由氣動薄膜多彈簧執行機構和角型高壓閥組成。采用透境式閥座結構，閥座易于更換，密封性能好。DN≤25的閥座、閥芯頭部采用6YC1硬質合金，DN≥32的閥芯采用堆焊鎢鈷合金。高壓角式調節閥具有耐氣蝕，抗沖涮等優點，大大提高使用壽命。 廣泛應用于各種化工、煉油等行業，尤其適用于合成氨、尿素工業上高壓和高壓差介質調節。
氣動高壓角型調節閥主要技術參數：
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數Kv
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
可調范圍
|
30：1
|
|
公稱壓力
|
標準產品1.6、4.0、6.4MPa；**訂貨10、22、32MPa
|
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
直線、等百分比
|
|
工作溫度
|
普通型-40～230℃；散熱片型230～450℃，**訂貨450～600℃
|
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產
|
氣動高壓角型調節閥允許壓差：
公稱
通徑
|
PN
320
|
6
|
10
|
15
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
PN
220
|
閥座
直徑
|
3
|
4
|
6
|
4
|
6
|
7
|
8
|
10
|
6
|
7
|
8
|
10
|
12
|
7
|
8
|
10
|
12
|
16
|
20
|
16
|
20
|
30
|
20
|
38
|
30
|
50
|
38
|
65
|
50
|
80
|
65
|
100
|
輸入
信號
kgf/cm2
(0.2～0.1)
|
|
320
|
200
|
320
|
200
|
80
|
320
|
200
|
80
|
40
|
20
|
80
|
40
|
16
|
4
|
4
|
16
|
4
|
6
|
16
|
25
|
1
|
16
|
0.6
|
|
|
220
|
160
|
|
220
|
160
|
64
|
40
|
140
|
64
|
25
|
64
|
16
|
25
|
8
|
20
|
6
|
10
|
4
|
6
|
2.5
|
輸入
信號
kgf/cm2
(0.6～1.8)
|
|
320
|
320
|
160
|
100
|
320
|
160
|
64
|
160
|
35
|
64
|
20
|
55
|
16
|
30
|
10
|
16
|
6
|
|
|
320
|
220
|
200
|
110
|
220
|
200
|
70
|
200
|
45
|
70
|
25
|
70
|
20
|
35
|
14
|
20
|
8
|
氣動高壓角型調節閥主要零件材料：
|
零件名稱
|
閥體
|
閥桿
|
閥芯
|
閥座
|
填料
|
壓縮彈簧
|
波紋薄膜
|
|
材料
|
40鍛鋼
不銹鋼
鉬二鈦
|
2Cr13
不銹鋼
鉬二鈦
|
2Cr13或堆
焊鈷鉻鎢
硬質合金
|
2Cr13或堆
焊鈷鉻鎢
硬質合金
|
V形
聚四氟乙烯圈
|
60Si2Mn
|
丁睛橡膠
夾尼襯里
|
氣動高壓角型調節閥性能指標：
|
序號
|
項目
|
單位
|
不帶定位器
|
帶定位器
|
|
1
|
基本誤差
|
％
|
±4
|
±1
|
|
2
|
回差
|
％
|
2.5
|
1
|
|
3
|
死區
|
％
|
1.5
|
0.1
|
|
4
|
允許泄漏量
|
％
|
為C值的0.01％，對C≤4.Q泄≈0
|
|
5
|
額定流量系數Kv偏差
|
C≤4
|
％
|
±15
|
|
流量特性誤差
|
C>4
|
％
|
±10
|

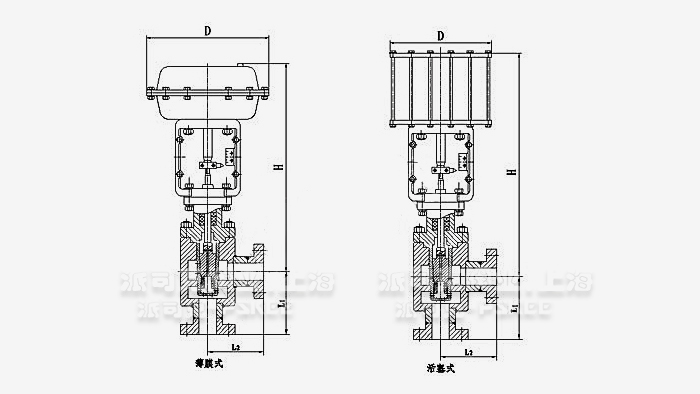

氣動高壓角型調節閥外形尺寸圖：
氣動高壓角型調節閥外形尺寸：
|
公通通徑 (mm)
|
6
|
10
|
15
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L1(mm)
|
100
|
105
|
105
|
120
|
135
|
190
|
225
|
275
|
315
|
365
|
400
|
510
|
|
L2(mm)
|
83
|
90
|
105
|
120
|
135
|
165
|
190
|
215
|
260
|
290
|
300
|
400
|
|
薄膜式
|
H(mm)
|
407
|
406
|
425
|
401
|
493
|
502
|
500
|
630
|
630
|
620
|
848
|
910
|
|
D(mm)
|
285
|
360
|
470
|
620
|
|
重量(KG)
|
37
|
43
|
46
|
52
|
93
|
160
|
123
|
224
|
297
|
442
|
650
|
780
|
|
活塞式
|
H(mm)
|
527
|
526
|
545
|
521
|
586
|
595
|
593
|
655
|
655
|
645
|
758
|
820
|
|
D(mm)
|
264
|
352
|
490
|
|
重量(KG)
|
51
|
57
|
60
|
66
|
92
|
105
|
122
|
217
|
290
|
435
|
628
|
758
|
氣動高壓角型調節閥安裝注意事項：
1.氣動高壓角型調節閥應垂直安裝于水平管道上，在**情況中需要水平或傾斜安裝時，一般就加支撐。
2.應安裝在靠近地面或樓板的地方，以便于維護檢修；對于裝有閥門定們器或手輪機構者，更應保證足夠的空間，便于觀察，調整和操作。
3.一般都設置旁通管路，以便在自控制系統發生故障或維修調節閥時切換成手動操作，不致于停止生產。
4.裝有手輪機構后，也可省略旁通管路進行手動操作，還要用于限制閥門的開度。當停止使用時 ，手輪機構恢復到原來空檔位置，以利自控運行正常進行。
5.安裝時，應使介質流向與閥體指示方向一致。
6.調節閥在安裝前應將管路清洗污物、焊渣。安裝后，使調節全開，對管路，閥門進行清洗及試驗各連接處的密封性。
·氣動高壓角型調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動高壓角型調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動高壓角型調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動高壓角型調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動高壓角型調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
