【電動小流量調節閥】派司克品牌.質量保證，派司克閥業全方面介紹『ZDSW電動小流量調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列電動調節閥。

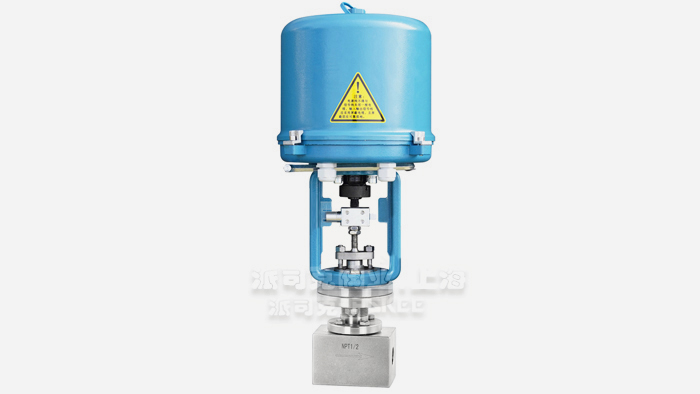

電動小流量調節閥產品簡述：
電動小流量調節閥體積小、重量輕、性能高、用于微小流量的準確控制。例如在化工，科研機構中使用其來對流量及壓力等進行準確的微控。閥體的設計壓力可達32MPa，可選擇多彈簧氣動簿膜機構或電動執行機構等。該
調節閥是針對某些**工況量身定制的，微小流量
電動調節閥是采用鍛造閥體鍛制而成，易做成高壓。閥芯尺寸可從加工差等0.15-15mm，可適應各種不同流量要求的工況。
小流量調節閥配由進口技術的PSL系列電子式電動執行器，電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，實現對流量等參數的調節。
電動小流量調節閥產品特點：
電動小流量調節閥由3810系列(PSL系列)電動執行器及小流量調節閥體組成，執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制電動小流量調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
1.是專門針對小流量調節而開發的小口徑調節閥。
2.具有體積小、重量輕、性能高、用于微小流量的準確控制等特點。
3.調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。
4.
電動小流量調節閥適用于液體、蒸汽等 介質的主流量調節場合。
電動小流量調節閥產品技術參數：
|
公稱通徑(DN)
|
G3/8"、1/2"、G3/4"、G1"
|
|
閥座直徑
|
1.5
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
15
|
|
額定流量系數KV
|
0.025
|
0.05
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.00
|
1.40
|
1.55
|
1.85
|
2.23
|
|
允許壓差(MPa)
|
≤公稱壓力
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
|
|
額定行程
|
8
|
10
|
12
|
|
閥蓋形式
|
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
|
|
壓蓋形式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
閥芯形式
|
單座市
|
|
流量特性
|
等百分比、直線性
|
|
配置執行器類別
|
PSL系列、3810L系列等電動執行器(客戶指定品牌亦可)
|
|
執行器參數
|
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6**定制)、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
電動小流量調節閥主要材料表：
|
閥體形式
|
直通鑄造、鍛造閥體
|
|
公稱通徑
|
DN8～25mm
|
|
閥座直徑
|
dn1.5～20mm
|
|
公稱壓力
|
PN 1.6、2.5、4.0、6.4、10.0、16.0 MPa
|
|
連接形式
|
焊接(SW BW)、螺紋(適用于1″以內)
|
|
閥蓋形式
|
標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
|
閥體材料
|
鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)
|
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
線性、等百分比
|
|
閥芯材料
|
不銹鋼 (304、304L、316、316L)
|
電動小流量調節閥性能指標：
|
項目
|
指標值
|
|
基本誤差%
|
配3810L±2.0； 配PSL±1.0
|
|
回差%
|
配381L ±2.0； 配PSL±1.0
|
|
死區%
|
1.0
|
|
始終點偏差%
|
電開
|
始點±2.5
|
終點±2.5
|
|
始點±2.5
|
終點±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|

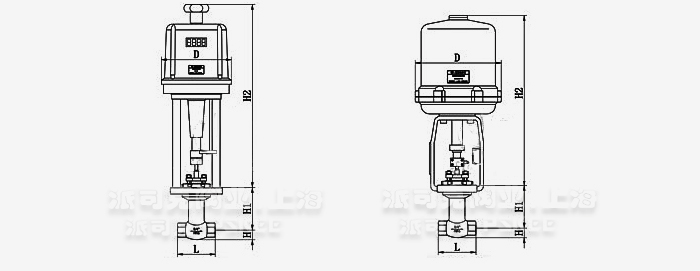

電動小流量調節閥外形尺寸圖：
電動小流量調節閥外形尺寸表：
|
公稱通徑DN
|
閥座直徑dn
|
L
|
H
|
H1
|
H2
|
D
|
|
G3/8"
|
1.5～15
|
95
|
30
|
130
|
465
|
177
|
|
G1/2"
|
1.5～15
|
95
|
30
|
130
|
465
|
177
|
|
G3/4"
|
1.5～15
|
110
|
30
|
130
|
465
|
177
|
|
G1"
|
1.5～15
|
110
|
30
|
130
|
465
|
177
|
電動小流量調節閥產品應用：
電動小流量調節閥可適應各種不同流量要求的工況。配由引進技術的PSL系列電子式電動執行器，電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，實現對流量等參數的調節。
電動小流量調節閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，本調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
·電動小流量調節閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·電動小流量調節閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·電動小流量調節閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·電動小流量調節閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·電動小流量調節閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
