【內螺紋氣動角座閥】派司克品牌.質量保證，派司克閥業全方面介紹
PSK2000內螺紋氣動角座閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列內螺紋氣動角座閥。

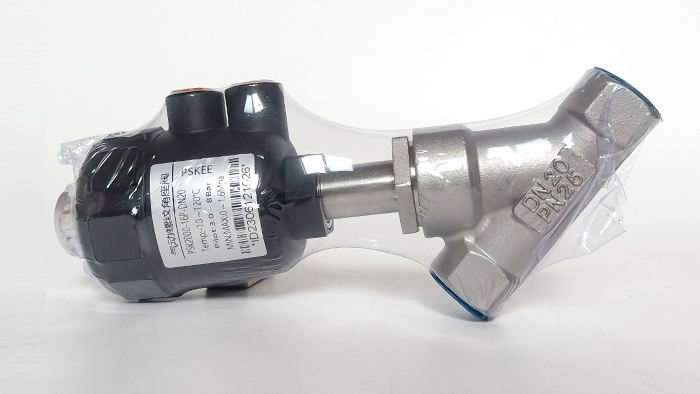

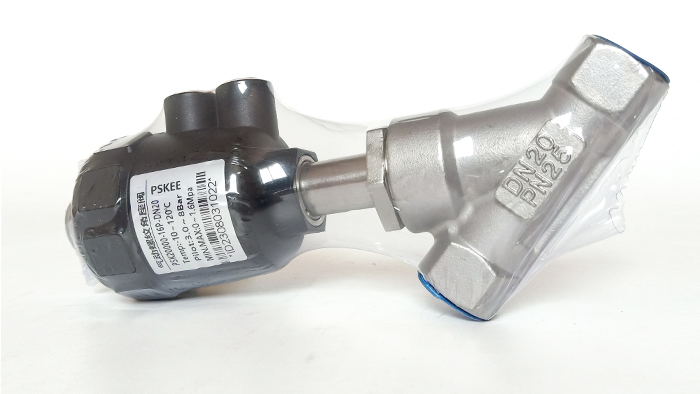

內螺紋氣動角座閥產品簡述：
內螺紋氣動角座閥外部先導角座閥，溢流口與滑塊間有自調節密封壓蓋,閥體角座結構可實現較大流量，
角座閥廣泛應用于短時間頻繁啟動,具有反應靈敏，動作準確的特點。
氣動角座閥配合電磁閥使用，用氣動控制可準確控制氣體、液體流量，可實現準確控溫、滴加液體等要求，對于濕熱滅菌柜應用控制蒸汽量準確控溫。
內螺紋氣動角座閥可分為：
●角座閥有塑料頭和不銹鋼頭。
●角座閥單作用和雙作用。
●單作用（氣動頭通常為一個孔）；工作原理；根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。
●雙作用（氣動頭通常為兩個孔）；工作原理：給氣控制其開關。（根據客戶要求，還可以選雙作用加彈簧復位，控制更準確）。
內螺紋氣動角座閥產品特點:
內螺紋氣動角座閥流量大、流阻小、無水錘
Y型設計，擴大了閥腔流通截面，使腔內流體更加平順，增加了流量。長使用壽命
閥桿采用不銹鋼316，耐腐蝕性能好，密封采用契型PTFE，使閥桿自動校正，自潤滑，免維護。先導氣缸
氣缸采用PA和不銹鋼材質，在較差的環境中更加適用，可360度旋轉。

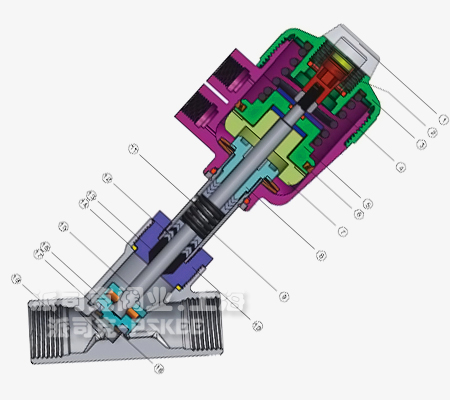

內螺紋氣動角座閥結構材料：
1.視窗 Cap(PC)
2.指示器Indication Rod (PA6/30GF)
3.上蓋Cover(PA6)
4.彈簧 Spring(65Mn)
5.活塞Piston(PPS)
6.密封圈 Seal Ring(FKM)
7.限位器 Limter (PPS)
8.螺套 Threaded sleeve(CF8M/CF8)
9.連接管 Connecting pipe(CF8M/CF8)
10.閥蓋 Valve cover(CF8M/CF8)
11.活塞彈簧 Piston Spring(65MN)
12.密封組件 Sealing components
13.導套 Guide sleeve(PTFE)
14.密封墊 Seal washer(PTFE)
15.活塞桿 Piston rod(CF8M)
16.閥芯Spool(CF8M)
17.閥芯密封墊 Spool seal(PTFE)
18.不銹鋼墊圈 Stainless steel gasket(CF8M)
19.閥體 valve body(CF8M/CF8)
|
 `
|
內螺紋氣動角座閥技術參數：
閥體材質：
螺紋連接：不銹鋼316.304
法蘭式：不銹鋼304
執行器材質：PA
密封材質：PTFE
介質：水、酒精、油、燃料、鹽溶液、堿溶液、有機溶液，蒸汽
粘度：max.600mm2/s
介質溫度：-10℃~+180℃
環境溫度：10℃~+60℃
安裝：可根據需要安裝，使執行機構朝上
控制介質：中性氣體、空氣

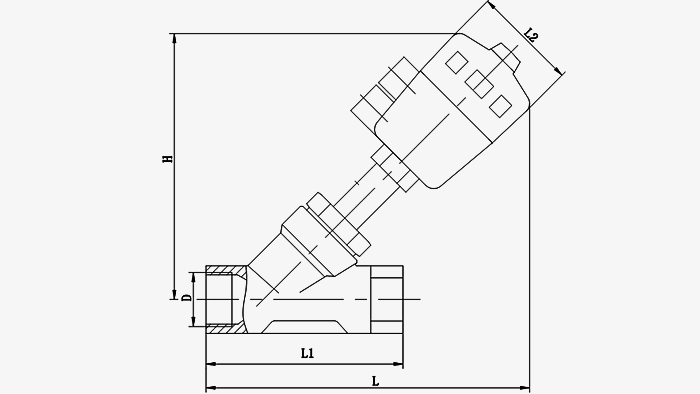

內螺紋氣動角座閥外形尺寸表：
內螺紋氣動角座閥外型尺寸：
|
通徑
|
執行器
|
D
|
R
|
P
|
G
|
H
|
L
|
L1
|
T
|
|
15
|
50
|
62
|
33.5
|
G1/8"
|
1/2
|
126
|
133
|
68
|
11
|
|
20
|
50
|
62
|
33.5
|
G1/8"
|
3/4
|
131
|
137
|
75
|
14
|
|
25
|
63
|
76
|
42
|
G1/8"
|
1
|
165
|
174
|
90
|
15
|
|
32
|
63
|
76
|
42
|
G1/8"
|
1-1/4
|
175
|
188
|
115
|
17.5
|
|
40
|
63
|
76
|
42
|
G1/8"
|
1-1/2
|
178
|
190
|
115
|
17.5
|
|
50
|
80
|
96
|
52
|
G1/8"
|
2
|
195
|
205
|
135
|
20
|
內螺紋氣動角座閥應用領域：
內螺紋氣動角座閥廣泛應用于罐裝、瓶罐系統、啤酒釀造和飲料技術、化工工業、 印染紡織、氣體工業、橡膠機械、食品工業、紡織印染和漂白、真空技術、水處理裝置、清洗高溫滅菌、發泡機械、橡膠機械、制藥及醫療設備等領域。
內螺紋氣動角座閥選用注意事項：
選擇流動方向低進高出(防水錘)時的特點：
1．內螺紋氣動角座閥選擇該流動方向時，可提高該產品的使用壽命。
2．當工作介質為液體時，選擇該流向可防水錘沖擊。
3．工作壓力須在0.3MPa以下，否則須選擇雙作用執行器
4.內螺紋氣動角座閥選擇流動方向高進低出時的特點：
當氣動角座閥工作介質為蒸汽或氣體時，選擇該流動方向時，可提高該產品的流動密封性能，但由于閥體中V性密封圈長時間接觸工作介質，從而對產品使用壽命有一定影響，另外，工作介質為液體時不防水錘沖擊。
·內螺紋氣動角座閥質保體系：
有了您的信任與支持，我們提供值得信賴的品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·內螺紋氣動角座閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·內螺紋氣動角座閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·內螺紋氣動角座閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·內螺紋氣動角座閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
