【法蘭氣動角座閥】派司克品牌.質量保證，派司克閥業全方面介紹法蘭氣動角座閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列PSK2000系列法蘭氣動角座閥。

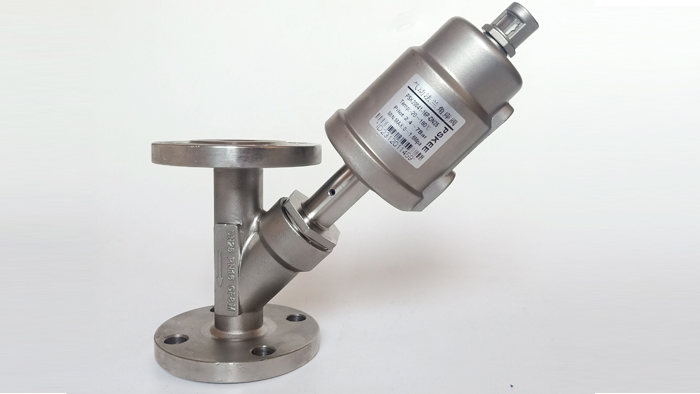

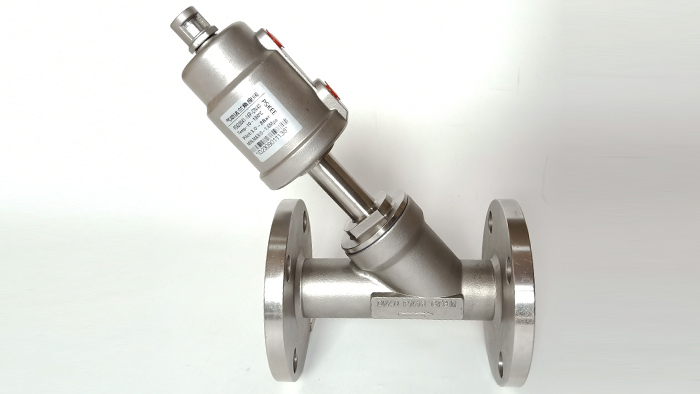

法蘭氣動角座閥產品簡述：
法蘭式氣動
角座閥以304、316不銹鋼為主要制造材質，廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗高溫滅菌，水處理等行業，
法蘭角座閥適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與其他閥門相比，具有性價能比高、使用可靠、免維護、壽命長的特點。

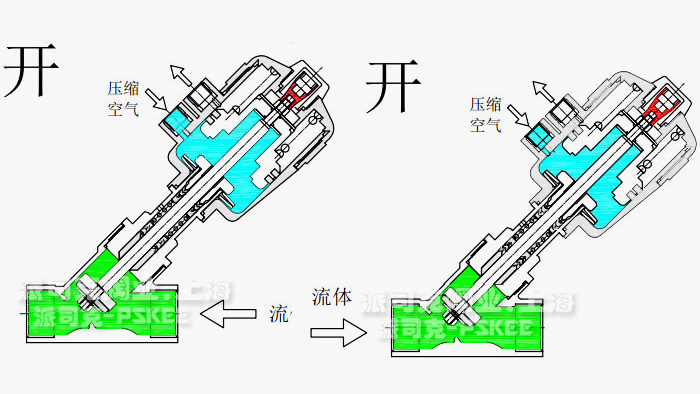

法蘭氣動角座閥選擇流動方向A時的特點：
1． 選擇該流動方向時，可提高該產品的使用壽命。
2． 當工作介質為液體時，選擇該流向可防水錘沖擊。
3． 通徑為Φ15/Φ20/Φ25的產品，工作壓力須在0.3MPa以下，否則須選擇雙作用執行器。
通徑Φ32/Φ40的產品，執行器須選擇雙作用Φ100尺寸。
通徑為Φ50的產品，執行器須選擇雙作用Φ125尺寸。

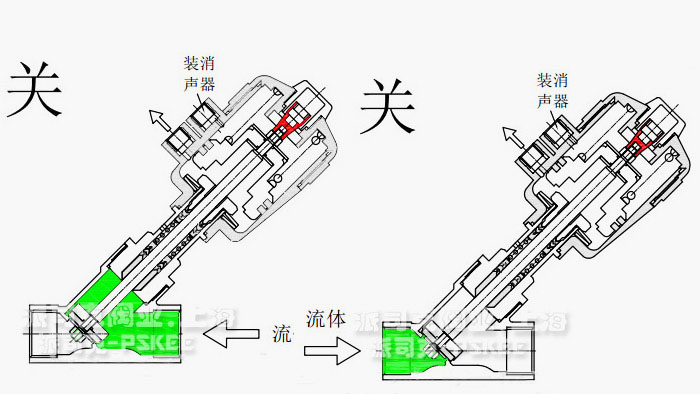

法蘭氣動角座閥選擇流動方向B時的特點：
當角座閥工作介質為蒸汽或氣體時，選擇該流動方向時，可提高該產品的流動密封性能，但由于閥體中V性密封圈長時間接觸工作介質，從而對產品使用壽命有一定影響，另外，工作介質為液體時不防水錘沖擊。
法蘭氣動角座閥結構特點：
1． 法蘭氣動角座閥具有閥門開或關位置顯示。
2． 角座閥外部氣動先導，可增加使用壽命，免維護。
3． 溢流口與滑塊間有自調節密封壓蓋，可提高密封性能。
4． 閥體角座結構，可實現大流量（是與普通截止閥相比較），結構緊湊響應快。

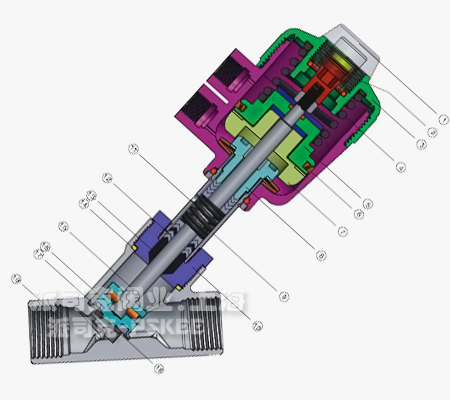

法蘭氣動角座閥主要零件材料：
1.視窗 Cap(PC)
2.指示器Indication Rod (PA6/30GF)
3.上蓋Cover(PA6)
4.彈簧 Spring(65Mn)
5.活塞Piston(PPS)
6.密封圈 Seal Ring(FKM)
7.限位器 Limter (PPS)
8.螺套 Threaded sleeve(CF8M/CF8)
9.連接管 Connecting pipe(CF8M/CF8)
10.閥蓋 Valve cover(CF8M/CF8)
11.活塞彈簧 Piston Spring(65MN)
12.密封組件 Sealing components
13.導套 Guide sleeve(PTFE)
14.密封墊 Seal washer(PTFE)
15.活塞桿 Piston rod(CF8M)
16.閥芯Spool(CF8M)
17.閥芯密封墊 Spool seal(PTFE)
18.不銹鋼墊圈 Stainless steel gasket(CF8M)
19.閥體 valve body(CF8M/CF8)
|
|
法蘭氣動角座閥產品結構：
1、法蘭角座閥可視位置指示：可接限位開關或緊急手動裝置。
2、容易安裝：氣控頭可以作360'旋轉，甚至限位開關也可以360'旋轉�？煞奖愕匕惭b一到二個限位開關。
3、角座閥的氣動控制器：不銹鋼外殼，使用可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。
4、要求更小的氣動執行器：流體從閥桿上方流入時，制頭。
5、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免臟物導入。自潤滑，免維護。閥桿經處理以確保固定，并能自動校正位置。
6、氣動角座閥無水錘作用：流體從閥桿下方流入時，水錘(水沖擊力)被吸收。
7、角座閥大流量的閥體機構：流量比普通角座大30％，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。
法蘭氣動角座閥技術參數：
壓力范圍：0-2.5Mpa（即PN0-PN25）
介質溫度：-20 ℃ ~+150 ℃(常溫型）
環境溫度：-10 ℃ ~+60 ℃
氣動法蘭角座閥：DN15-DN100。

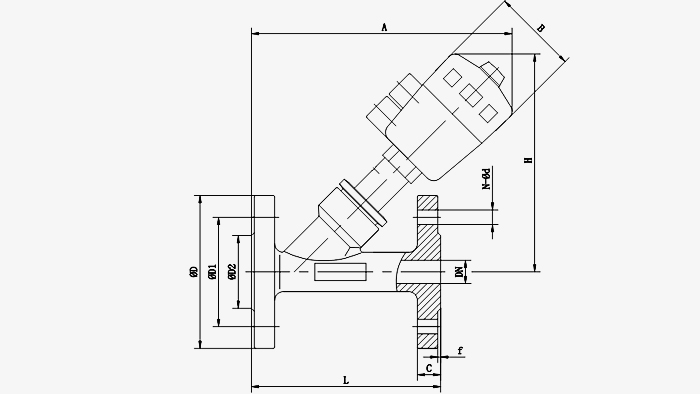

法蘭氣動角座閥外形尺寸表：
|
通徑
|
L
|
C
|
f
|
D
|
D1
|
D2
|
H
|
A
|
B
|
N-Φd
|
執行器
|
|
15
|
120
|
14
|
2
|
95
|
65
|
40
|
137
|
180
|
64
|
4-Φ14
|
Φ50
|
|
20
|
130
|
14
|
2
|
105
|
75
|
50
|
145
|
185
|
64
|
4-Φ14
|
Φ50
|
|
25
|
140
|
14
|
2
|
115
|
85
|
60
|
173
|
210
|
80
|
4-Φ14
|
Φ63
|
|
32
|
150
|
16
|
2
|
135
|
100
|
70
|
210
|
240
|
80
|
4-Φ18
|
Φ63
|
|
40
|
180
|
16
|
2
|
145
|
110
|
80
|
260
|
245
|
80
|
4-Φ18
|
Φ63
|
|
50
|
195
|
16
|
2
|
160
|
125
|
92
|
300
|
295
|
100
|
4-Φ18
|
Φ80
|
|
65
|
230
|
18
|
2
|
185
|
145
|
115
|
315
|
320
|
126
|
4-Φ18
|
Φ100
|
|
80
|
250
|
18
|
2
|
195
|
160
|
130
|
330
|
330
|
126
|
8-Φ18
|
Φ100
|
|
100
|
280
|
18
|
2
|
215
|
180
|
150
|
350
|
360
|
156
|
8-Φ18
|
Φ125
|
法蘭氣動角座閥安裝注意事項：
1． 法蘭氣動角座閥安裝的管道須清潔無雜質。
2． 根據需要安裝，使執行機構朝上。注意流向。
3． 連接閥門注意對準管道，只有在用戶要求時才取下執行機構。
4． 打開或維修該角閥之前先切斷流體和控制氣源并降低管道系統中的壓力。
法蘭氣動角座閥產品應用：
法蘭氣動角座閥廣泛應用于短時間頻繁啟動,具有反應靈敏，動作準確的特點，配合電磁閥使用，用氣動控制可準確控制氣體、液體流量�？蓪�(shí)現準確控溫、滴加液體等要求。濕熱滅菌柜應用角座閥控制蒸汽量準確控溫。法蘭式氣動角座閥廣泛應用于罐裝、瓶罐系統、啤酒釀造和飲料技術、化工工業、橡膠機械、食品工業、紡織印染和漂白、真空技術、水處理裝置、清洗高溫滅菌、洗滌機械等領域。
·法蘭氣動角座閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·法蘭氣動角座閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·法蘭氣動角座閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·法蘭氣動角座閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·法蘭氣動角座閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
