【不銹鋼氣動焊接角座閥】派司克品牌.質量保證，派司克閥業全方面介紹PSK20061不銹鋼氣動焊接角座閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列不銹鋼角座閥。

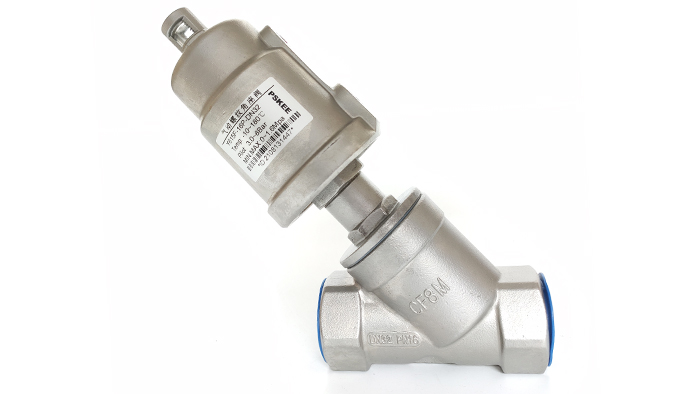

不銹鋼氣動焊接角座閥產品簡述：
不銹鋼氣動焊接角座閥廣泛應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點。
角座閥配合電磁閥使用，用氣動控制可準確控制氣體、液體流量，可實現準確控溫、滴加液體等要求，流量大、流阻小、無水錘。氣動
焊接角座閥廣泛應用于罐裝、瓶罐系統、啤酒釀造和飲料技術、化工工業、橡膠機械、食品工業、紡織印染和漂白、真空技術、水處理裝置、清洗高溫滅菌、洗滌機械等領域。
不銹鋼氣動焊接角座閥產品特點：
不銹鋼氣動焊接角座閥Y型設計，擴大了閥腔流通截面，使閥腔內流體更加平順，提高了的流量。
1、角座閥可視位置指示：可接限位開關或緊急手動裝置。
2、容易安裝：氣控頭可以作360'旋轉，甚至限位開關也可以360'旋轉�？煞奖愕匕惭b一到二個限位開關。
3、焊接角座閥的氣動控制器：不銹鋼外殼，使用可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。
4、要求更小的氣動執行器：流體從閥桿上方流入時，制頭。
5、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免臟物導入。自潤滑，免維護。閥桿經處理以確保固定，并能自動校正位置。
6、焊接角座閥無水錘作用：流體從閥桿下方流入時，水錘(水沖擊力)被吸收。
7、角座閥的閥體機構：流量比普通角座大，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。
不銹鋼氣動焊接角座閥按氣缸可分為：
角座閥單作用和雙作用：單作用（氣動頭通常為一個孔）；工作原理；根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。
角座閥雙作用（氣動頭通常為兩個孔）；工作原理：給氣控制其開關。
不銹鋼氣動焊接角座閥技術參數：
1. 壓力范圍:0-16bar
2. 介質溫度:-10℃～+200℃
3. 環境溫度: -10℃～+120℃
4. 規格:DN10-DN50,1/2＇-2＇
5. 控制壓力：3-8bar
6. 閥體材料:不銹鋼，CF8M/316
7. 密封材料:聚四氟乙烯PTFE
8. 執行機構外殼:不銹鋼，CF8/304,CF8M/316
9. 介質:中性氣體、空氣、水、蒸氣
10. 制造標準: 3A,ISO,DIN.IDF
11. 特點：雙作用、單作用、防水錘
12. 焊接標準 ：ISO4200

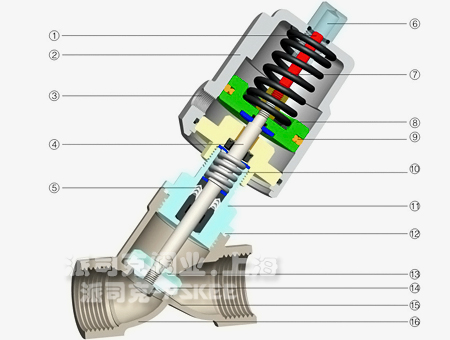

不銹鋼氣動焊接角座閥結構圖：
|
1.指示桿 Indication Rod(Nylon)
2.氣缸 Actuator(CF8)
3.進氣孔 Pilot port(1/8)
4.閥桿 Stem (AISI316/304)
5.閥桿密封組件 Stem Seal (PTFE)
6.視窗 Cap(PC)
7.彈簧 Spring(Steel 65Mn)
8.活塞 Piston(Alu.alloy)
9.活塞環 Piston seal(Viton)
10.密封彈簧 Seal Spring(AISI304)
11.連接 Connecting piece(CF8M/CF8)
12.閥體密封墊 Body Seal(PTFE)
13.閥芯密封墊 Seat(PTFE)
14.閥體 Body(CF8M/CF8)
|
不銹鋼氣動焊接角座閥應用范圍：
① 啤酒飲料等灌裝設備；
② 印刷紡織；
③ 氣體工業；
④ 制藥及醫療設備t；
⑤ 化工行業；
⑥ 高溫滅菌；
⑦ 發泡機械；
⑧ 水污染處理。
不銹鋼氣動焊接角座閥安裝、使用與維護:
① 請遵循本焊接角座閥應用條件，適用范圍等指示，從而提高產品使用壽命。
② 角座閥的安裝及維修工作須由訓練有素的人員使用適當?shù)墓ぞ邅硗瓿伞?br />
③ 請按照閥體外側所附的箭頭方向安裝（代表介質流動方向）。
④ 焊接角座閥安裝前須將管道中的金屬殘渣等清理干凈，安裝前需卸下閥體時，避免用力過大，輕卸，保護好螺紋、密封面及密封墊。
⑤ 角座閥安裝后，檢查閥體與連接處密封，無泄漏方可使用。
⑥ 注意當閥門需要從管道上卸離時，須先消除工作壓力。
⑦ 當電源或氣源壓力被意外中斷時，請按照相關規定，在過程受控的情況下對設備重新啟動。
不銹鋼氣動焊接角座閥選用注意：

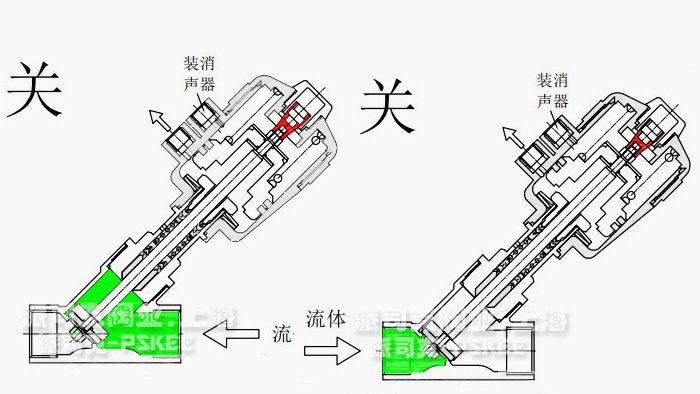

氣動焊接角座閥選擇流動方向低進高出(防水錘)時的特點：
1． 角座閥選擇該流動方向時，可提高該產品的使用壽命。
2． 工作介質為液體時，選擇該流向可防水錘沖擊。
3． 工作壓力須在0.3MPa以下，否則須選擇雙作用執行器
氣動焊接角座閥選擇流動方向高進低出時的特點：
當不銹鋼焊接角座閥工作介質為蒸汽或氣體時，選擇該流動方向時，可提高該產品的流動密封性能，但由于閥體中V性密封圈長時間接觸工作介質，從而對產品使用壽命有一定影響，另外，工作介質為液體時不防水錘沖擊。
·不銹鋼氣動焊接角座閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·不銹鋼氣動焊接角座閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·不銹鋼氣動焊接角座閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·不銹鋼氣動焊接角座閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·不銹鋼氣動焊接角座閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
