【內外螺紋針型閥】派司克品牌.質量保證，派司克閥業全方面介紹『內外螺紋針型閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列內外螺紋針型閥。
內外螺紋針型閥應用范圍：
公稱壓力：pn2.5pn4pn6.4pn16pn32mpa
公稱直徑：dn5~ dn25
適用介質：油，水，氣和其他腐蝕性或腐
蝕性介質適用溫度：- 20℃~440℃- 70℃~240℃≤540℃≤570℃
材料：20#，0cr18ni12mo2ti12crmov，316
內外螺紋針型閥產品特性:
1. 制造標準: ASME B16.34-2004
2. 連接形式: 內外螺紋連接(NPT,G,Rc,Rp)
3. 結構特征: 錐螺紋密封
4. 閥門檢驗和試驗: API 598-1996
5. 公稱壓力:≤10000Psi
6. 適用溫度:-29℃～+538℃
7. 適用介質:水,氣,油及腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25
內外螺紋針型閥主要零部件材料表：
|
序號 NO.
|
零件名稱 Part name
|
材質 Material
|
|
1
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
|
3
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
|
|
5
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
6
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
手柄 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
內六角螺釘 Hexagon Screw
|
20# A105 SS304 SS304L SS316 SS316L
|

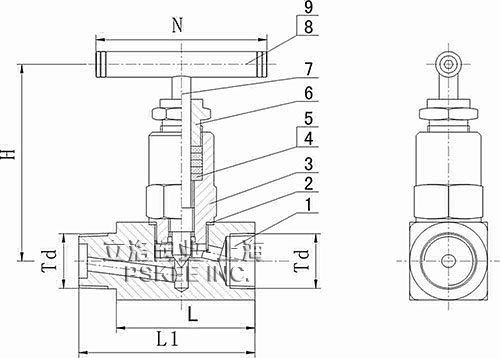

內外螺紋針型閥外形尺寸表：
|
貨號 ITEM NO.
|
公稱通徑 DN Nominal bore
|
Td
|
H
|
L
|
L1
|
N
|
|
J21W-HB-1
|
NPT1/4
|
75
|
58
|
75
|
60
|
|
J21W-HB-2
|
NPT1/2
|
80
|
62
|
66
|
60
|
|
J21W-HB-3
|
NPT3/4
|
80
|
57
|
-
|
60
|
|
J21W-HB-4
|
DN10
|
NPT3/8
|
75
|
58
|
78
|
60
|
|
J21W-HB-5
|
DN15
|
NPT1/2
|
77
|
68
|
86
|
60
|
內外螺紋針型閥產品特點：
內外螺紋針型閥適合與壓力表配合使用安裝拆卸方便、連接緊固，是儀表測量管路系統中作開啟或切斷管路作用。
內外螺紋針型閥具有安裝拆卸方便、連接緊固、有利于耐壓能力高、密封性能良好等優點，內螺紋針型閥是電站、煉油、化工裝置和儀表測量管路中的一種連接方式的閥門。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
·內外螺紋針型閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·內外螺紋針型閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·內外螺紋針型閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·內外螺紋針型閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·內外螺紋針型閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
