【高壓對焊針型閥】派司克品牌.質量保證，派司克閥業全方面介紹【高壓對焊針型閥】相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的高壓對焊針型閥。
高壓對焊針型閥產品簡述：

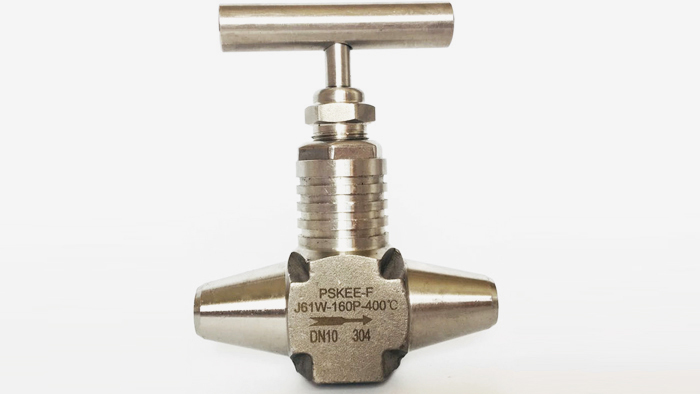

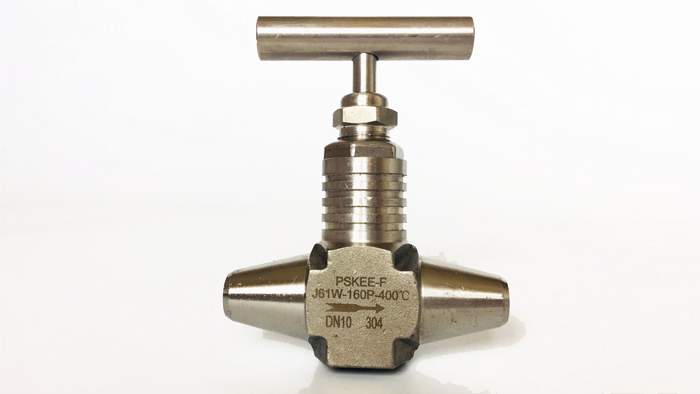

高壓對焊針型閥是一款承對焊式高溫高壓閥門，它具有防火，防爆，防吹出的結構。
針型閥瓣結構形式。連接為對焊連接。中道連接采用分體螺紋連接，上蓋帶有散熱片，有效擴散閥腔內的熱量，上螺紋閥桿結構形式，下裝填料壓套接頭另外帶圓弧螺母使填料在高溫運作變換下運行穩定，隔離介質，閥桿螺紋保 持潤滑，抗沖刷能力強，使用壽命長 。高溫高壓對焊針型閥是火力發電及高溫高壓，水，汽樣品進行連續檢測，熱力設備裝置，恒溫裝置等一系列高壓設備系統配套閥門產品。
高壓對焊針型閥技術參數：
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 承插焊連接
3. 結構特征: 錐面活動閥瓣,帶散熱式
4. 閥門檢驗與試驗: JB/T9092-1999
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25
高壓對焊針型閥產品特點：
高壓對焊針型閥是一款承對焊式高溫高壓閥門，它具有防吹出的結構。針形浮動閥瓣結構形式。連接為對焊連接。中道連接采用分體螺紋連 接，上蓋帶有散熱片，有效擴散閥腔內的熱量，上螺紋閥桿結構形式，下裝填料壓套接頭另外帶圓弧螺母使填料在高溫運作變換下運行穩定，隔離介質，閥桿螺紋保 持潤滑，抗沖刷能力強，使用壽命長 。是火力發電及高溫高壓，水，汽樣品進行連續檢測，熱力設備裝置，恒溫裝置等一系列高壓設備系統配套閥門產品。
高壓對焊針型閥主要零件材料：
|
序號 NO.
|
零件名稱 Part name
|
材質 Material
|
|
1
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
|
3
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
|
|
5
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
6
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
高壓對焊針型閥外形尺寸：
|
ITEM NO.
|
公稱通徑 DN Nominal bore
|
D0
|
D
|
L
|
H
|
|
FJ61W-1
|
DN6
|
ø14
|
ø70
|
60
|
74
|
|
FJ61W-2
|
DN10
|
ø18
|
ø80
|
60
|
85
|
|
FJ61W-3
|
DN15
|
ø22
|
ø80
|
65
|
102
|
高壓對焊針型閥產品應用：
高壓焊接針型閥是電力、電氣、機電設備工程,電控設備工程中應用的閥門之一,由于其安裝方便、制造合理、經濟簡單,所以大量使用在電力工程等管道中。FJ61W焊接針型閥外表美觀、密封性能好、耐壓高、拆裝維護。
·高壓對焊針型閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·高壓對焊針型閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·高壓對焊針型閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·高壓對焊針型閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·高壓對焊針型閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
