【外螺紋針型截止閥】派司克品牌.質量保證，派司克閥業全方面介紹『J23W外螺紋針型截止閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列外螺紋針型截止閥。

---

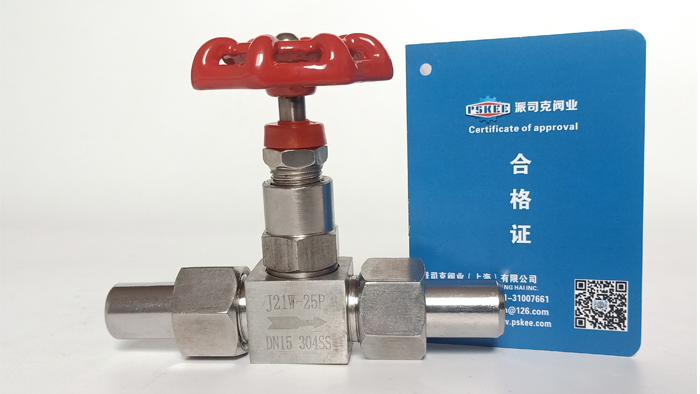

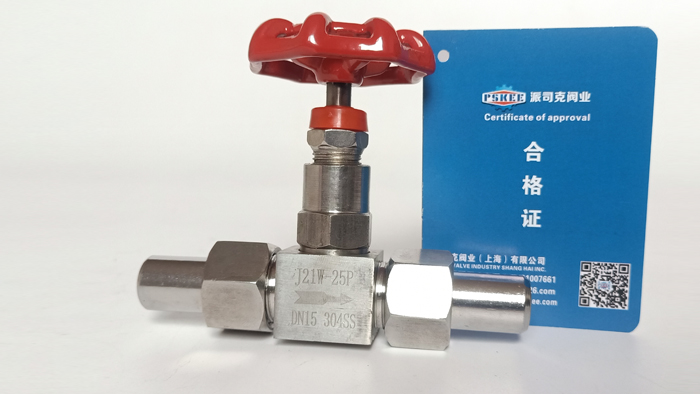

外螺紋針型截止閥產品簡述：
外螺紋針型截止閥具有安裝拆卸方便、連接緊固、耐壓能力高、密封性能良好等優點，針型閥是電站、煉油、化工裝置和儀表測量管路中的一種可拆卸連接方式的閥門。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。

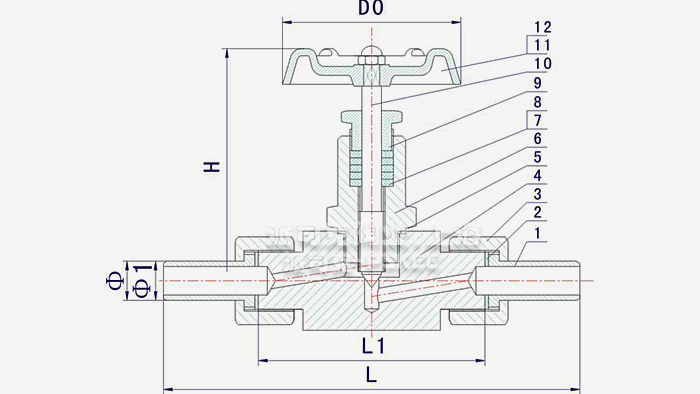

外螺紋針型截止閥產品結構：
外螺紋焊接針型截止閥與壓力表配合使用.一般的針型閥形都做成螺紋連接. 針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,故叫做針型閥。
外螺紋針型截止閥主要材料表：

序號 NO.	零件名稱 Part name	材質 Material
1	焊接接管 Weld Tube	20# A105 SS304 SS304L SS316 SS316L
2	平墊圈Plain washer	PTFE 銅 RTFE
3	管接頭 Connection	20# A105 SS304 SS304L SS316 SS316L
4	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
5	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE
6	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
12	帶帽螺母Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

外螺紋針型截止閥性能規范：

型號	公稱壓力（MPa）	試驗壓力PS（MPa）			工作壓力（MPa）	工作溫度(℃)	適用介質
		殼體（MPa）	密封 （液）	密封 （氣）
J21/3W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、 酸、蒸汽、油品等
J21/3W40P	4.0	6.0	4.4	0.6	4.0
J21/3W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J21/3W-320P	32.0	48.0	35.2	0.6	32.0

外螺紋針型截止閥外形尺寸表：

ITEM NO.	公稱通徑 DN Nominal bore	ø	ø1	H	L	L1	D0
J21W-JH-d-1	DN6	ø14	ø12	88	122	60	60(70)
J21W-JH-d-2	DN10	ø18	ø14	88	122	60(70)	60(80)
J21W-JH-d-3	DN15	ø22	ø17	88	134	62(80)	70(80)
J21W-JH-d-4	DN20	ø28	ø19	110	142	67(90)	80(110)
J21W-JH-d-5	DN25	ø34	ø22	110	159	77(100)	80(130)

外螺紋針型截止閥產品應用：
外螺紋針型截止閥的密封性良好，一般用于較小流量，較高壓力的氣體或液體(如蒸汽、油品)介質的密封。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。外螺紋針型截止閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種很好的連接方式的閥門。

內螺紋針型閥

焊接針型閥

法蘭針型閥

卡套針型閥

美標針型閥

壓力表針型閥

外螺紋針型閥

多功能針型閥

取樣閥

液位計截止閥

高溫高壓針型閥

儀表閥組

·外螺紋針型截止閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·外螺紋針型截止閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·外螺紋針型截止閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·外螺紋針型截止閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·外螺紋針型截止閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
