【多功能針型閥】派司克品牌.質量保證，派司克閥業全方面介紹『CJ123W多功能針型閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列多功能針型閥。
多功能針型閥產品簡述：
CJ123H
多功能針型閥也稱多功能取樣閥，連接形式為內螺紋連接，密封為錐面或球面密封。
針型閥設計制造標準按:GB/T12224-2005，閥門檢驗及試驗: GB/T13927-1992；適用工作溫度:-29℃～+538℃，多功能針型截止閥適用介質: 水、油、汽等腐蝕性與非腐蝕性介質。
多功能針型閥應用規范：
1.多功能針型閥設計制造：GB/T 12224-1989；JB/T 7747-1995
2.連接形式：管接頭內螺紋連接
3.結構特征：錐面密封；浮動閥瓣
4.閥門檢驗和實驗：GB/T 13927-1992
5.材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定

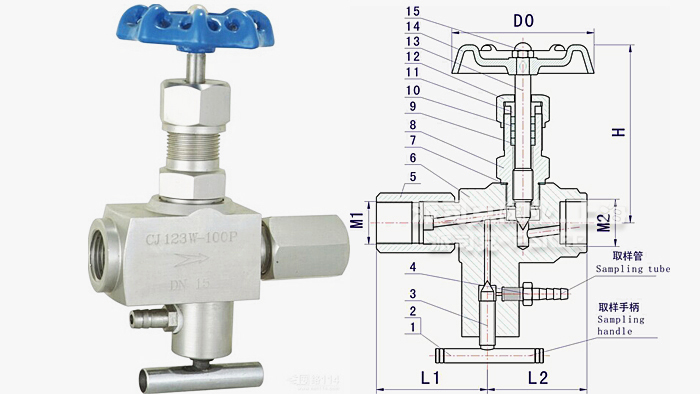

多功能針型閥主要零件材料：
|
序號 NO.
|
零件名稱 Partname
|
材質 Material
|
|
1
|
取樣手柄SamplingHandle
|
20#A105SS304SS304LSS316SS316L
|
|
2
|
內六角螺釘HexagonScrew
|
20#A105SS304SS304LSS316SS316L
|
|
3
|
取樣閥桿SamplingStem
|
20#A105SS304SS304LSS316SS316L
|
|
4
|
取樣管Samplingtube
|
20#A105SS304SS304LSS316SS316L
|
|
5
|
螺紋套Wrap
|
20#A105SS304SS304LSS316SS316L
|
|
6
|
閥體Body
|
20#A105SS304SS304LSS316SS316L
|
|
7
|
閥蓋墊片BonnetGasket
|
紫銅(Redcopper)PTFERTFE
|
|
8
|
閥蓋Bonnet
|
20#A105SS304SS304LSS316SS316L
|
|
9
|
填料墊PackingSeat
|
PTFE柔性石墨(ExpandedGraphite) 金屬盤根(MatelandGraphite)
|
|
10
|
填料Packing
|
PTFE柔性石墨(ExpandedGraphite)
|
|
11
|
填料壓蓋PackingGland
|
20#A105SS304SS304LSS316SS316L
|
|
12
|
鎖緊螺母LockNut
|
20#A105SS304SS304LSS316SS316L
|
|
13
|
閥桿Stem
|
20#A105SS304SS304LSS316SS316L
|
|
14
|
手輪Handle
|
20#A105SS304SS304LSS316SS316L
|
|
15
|
帶帽螺母HoodedNut
|
20#A105SS304SS304LSS316SS316L
|
多功能針型閥外形尺寸表：
|
型號 ITEMNO.
|
公稱通徑 DN
|
M1
|
M2
|
L1
|
L2
|
H
|
D0
|
|
CJ123W-1
|
DN6
|
M20X1.5
|
G1/2
|
54
|
46
|
93
|
ø60
|
多功能針型閥產品用途：
多功能針型閥密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，多功能針型閥是電站、煉油、化工裝置和儀表測量管路中的一種很好的連接方式的閥門。
·多功能針型閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·多功能針型閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·多功能針型閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·多功能針型閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·多功能針型閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
