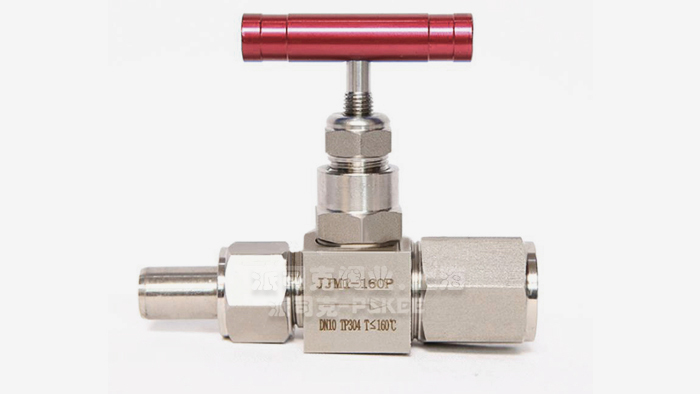

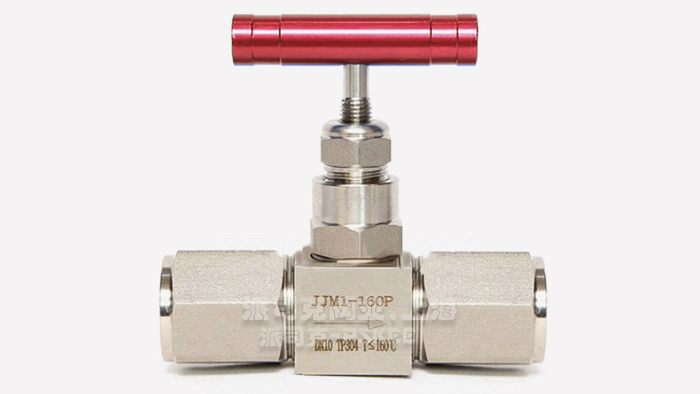

壓力表針型閥產品簡述：
JJM1
壓力表針型閥比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量且較高壓力的氣體或者液體介質的密封。
針型閥與壓力表配合使用。一般的針型閥形都做成螺紋連接。
壓力表針型閥技術參數：
公稱壓力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa
公稱通徑：DN5～DN25
適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質
適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov

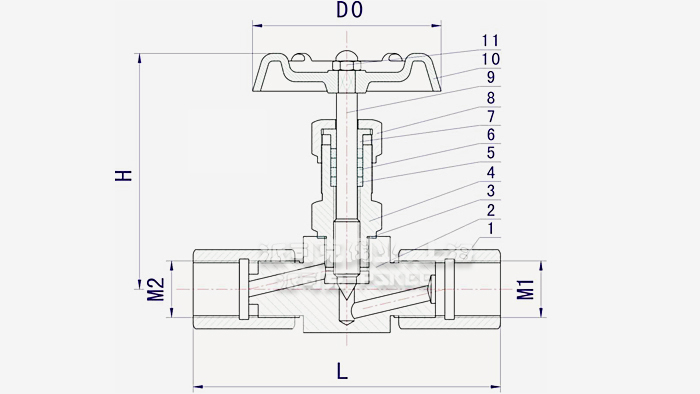

壓力表針型閥主要零件材料：
|
序號 NO.
|
零件名稱 Part name
|
材質 Material
|
|
1
|
螺紋套Wrap
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE RTFE
|
|
4
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
|
|
6
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
7
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
壓力表針型閥外表尺寸表：
|
型號 ITEM NO.
|
公稱通徑 DN
|
M1
|
M2
|
L
|
H
|
D0
|
|
JJM1-1
|
DN5
|
M20X1.5
|
M20X1.5-left
|
112
|
84
|
ø70
|
|
JJM1-2
|
DN5
|
M20X1.5
|
G1/2
|
112
|
84
|
ø70
|
壓力表針型閥產品選用：
壓力表針型閥開啟或切斷管道中的流體介質，適用介質 水、油品、蒸汽、石油氣等；針型閥防腐方法、選閥體的防腐蝕，主要是正確選用材料。雖然防腐蝕的資料十分豐富，但能否選得恰當。
壓力表針型閥產品用途：
針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用。
壓力表針型閥是一種可以調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕。儀表針型閥是儀表測量管路系統中重要組成部分。
·壓力表針型閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·壓力表針型閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·壓力表針型閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·壓力表針型閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·壓力表針型閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
