【一體化三閥組】派司克品牌.質量保證，派司克閥業全方面介紹『M364W一體化三閥組』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列一體化三閥組。
一體化三閥組產品簡述：

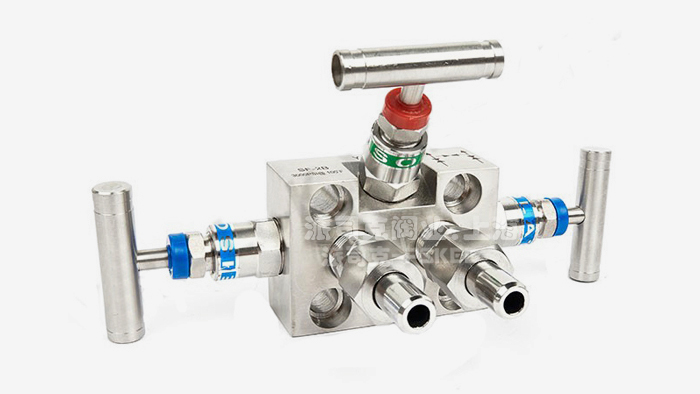

M364W-6000（PSI）C.P.R型一體化三閥組適用于1151系列電容差壓變送器。其作用是從引壓點將信號引入1151系列電容差壓變送器正、負測量室，使引壓點與測量室接通或斷開，是1151電容變送器不可缺少的配件。
M364W-6000（PSI）C.P.R型三閥組由高低壓閥與平衡閥組成，三個閥的組件結構**相同。閥的通或斷是由閥桿組件帶動閥瓣移動而定的。
一體化三閥組工作原理：
一體化三閥組與差壓變送器投入運行時的操作程序： 首先，打開差壓變送器上兩個排污閥，而后打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉,關閉二個排污閥，再關閉平衡閥，變送器即可投入運行。 差壓變送器零點在線校驗操作程序：先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。
一體化三閥組產品特性：
1. 制造標準: ASME B16.34-2004
2. 連接形式: 輸入接管對焊連接
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: API 598-1996
5. 公稱壓力:≤6000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 材質:碳鋼(A105,20#,35#);不銹鋼(304,304L,316,316L,321)
9. 公稱通徑:DN6
一體化三閥組外形尺寸表：
貨號
ITEM NO.
|
連接尺寸Connections
Size
|
A
|
B
|
C
|
D
|
E
|
F
|
|
M364W-12/6K
|
RF-1/2"NPT
|
210
|
54
|
110
|
41.3
|
60
|
36
|
一體化三閥組注意事項：
一體化三閥組是由三個互相溝通的三個閥組成。根據每個閥在系統中所起的作用可分為：左邊為高壓閥，右邊為低壓閥，中間為平衡閥。三閥組與差變送器配套使用,作用是將正、負壓測量室與引壓點導通或斷開；或?qū)⒄?fù)壓測量室斷開或?qū)ā?br />
主要作用：是在安裝和撤除的時候,需要用到平衡閥.否則,差壓的量程一般很小,如果廠家的過載能力不強,很容易損壞.
例子:如果差壓是60KPa,管道壓力是1MPa的時候,如果沒有平衡閥,無論先取正壓室還是負壓室,都會馬上導致兩邊差壓遠遠**過設定值.因?yàn)橄热〉哪欠綍?huì)直接和大氣相通,相當于0.1MPa,這樣操作是不可的.
·一體化三閥組質保體系：
有了您的信任與支持，我們提供值得信賴的品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·一體化三閥組產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·一體化三閥組解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·一體化三閥組售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·一體化三閥組訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
