【雙閥座杠桿浮球式疏水閥】派司克品牌.質量保證，派司克閥業全方面介紹『雙閥座杠桿浮球式疏水閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列雙閥座杠桿浮球式疏水閥。
雙閥座杠桿浮球式疏水閥產品簡述：
雙閥座杠桿浮球式
疏水閥能連續排放飽各凝結水加熱設備不會有水積聚，獲得更高的效率，蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度。杠桿
浮球式疏水閥工作連續、性能穩定、無氣鎖現象、工作平穩無噪音。
雙閥座杠桿浮球式疏水閥產品性能：
1、該閥能迅速自動地連續排放飽和凝結水，保證加熱設備內不會有水積聚，從而獲得高加熱效率。
2、閥芯、閥座密封面材質采用鈷鉻鎢合金，耐磨損，耐腐蝕，經久耐用。
3、單閥座杠桿浮球密封方式采用活動半圓球面的結構，并經配研，密封性能好。
4、圓球面密封方式，在工作時無集中磨損，使用壽命長。
5、該閥能自動調節排水閥座孔的開度，工作連續，蒸汽壓力變化時不受影響，性能穩定。
6、中低壓工況時，自動排空氣裝置采用球面密封的第三代Y系列元件，能排除不凝結的冷、熱氣體。防止氣鎖現象，排除不凝結氣體性能好。高壓工況時，自動排空氣裝置采用菱形雙金屬片。
7、排水閥座孔始終在凝結水水位以下，形成水封，工作時無新鮮蒸汽泄漏。
8、連續排放凝結水，水流平穩，在凝結水回收系統中使用效果尤佳。
9、雙閥座杠桿浮球式采用"平衡式雙閥座"，適用于需要大排量排除凝結水的工況。
雙閥座杠桿浮球式疏水閥工作原理：
剛啟動時，自動排空氣裝置處于開啟狀態，迅速排除系統中的不凝結氣體。當蒸汽和熱凝結水進入時，閥腔內溫度隨之升高，排客氣裝置自動關閉；此時浮球隨水位的變化而自動升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降, 驅使杠桿帶動閥芯關閉閥座孔。由于閥座孔在凝結水位下, 形成水封, 工作時達到無新鮮蒸汽泄漏。

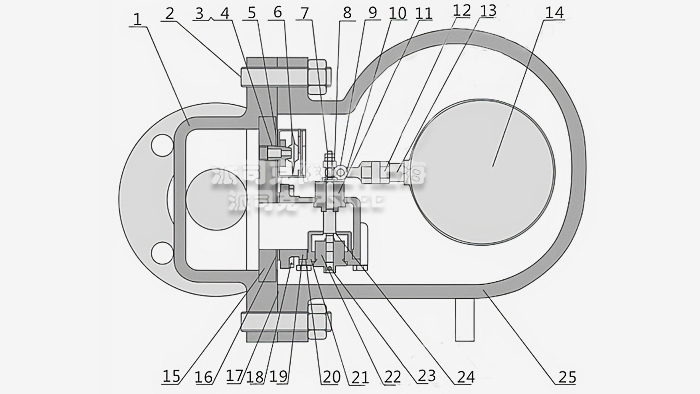

雙閥座杠桿浮球式疏水閥主要材料表：
|
序號
|
名稱
|
材料
|
序號
|
名稱
|
材料
|
|
1
|
閥體
|
WCB
|
14
|
浮球
|
304
|
|
2
|
雙頭螺栓
|
35CrMoA
|
15
|
密封板
|
WCB
|
|
3
|
六角螺母
|
45
|
16
|
閥座密封墊片
|
石墨
|
|
4
|
膜盒密封座
|
304
|
17
|
閥體密封墊片
|
石墨
|
|
5
|
墊片
|
H62
|
18
|
六角螺栓
|
304
|
|
6
|
膜盒
|
304
|
19
|
閥座
|
CF8
|
|
7
|
六角螺母
|
304
|
20
|
密封墊片
|
H62
|
|
8
|
止推套
|
304
|
21
|
下蓋
|
304
|
|
9
|
橫銷
|
304
|
22
|
下閥瓣
|
304
|
|
10
|
開口銷
|
304
|
23
|
調節內六角螺釘
|
304
|
|
11
|
上閥瓣
|
304
|
24
|
升降軸
|
304
|
|
12
|
螺母
|
304
|
25
|
閥蓋
|
WCB
|
|
13
|
支架
|
304
|
|
雙閥座杠桿浮球式疏水閥產品特點區分：
1、單閥座杠桿浮球式蒸汽疏水閥球面密封無集中磨損，關閉閥座孔時，具有軟著陸特點，提高壽命。
2、雙閥座杠桿浮球式蒸汽疏水閥，采用平衡式雙閥座，其開啟與關閉動作平穩可靠，能保持長期的優良特性，在需要大排量排除凝結水的工況，效果更好。
3、自動排空氣裝置采用第三代球面密封Y系列元件，能排除不凝結冷、熱氣體，耐壓強度高，抗水擊能力強，動作靈敏可靠，使用壽命長。

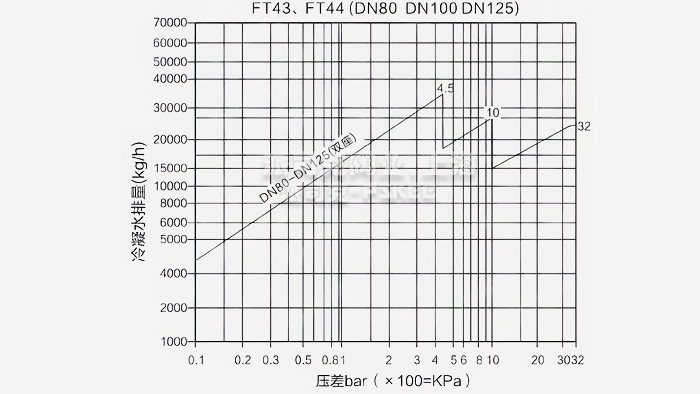

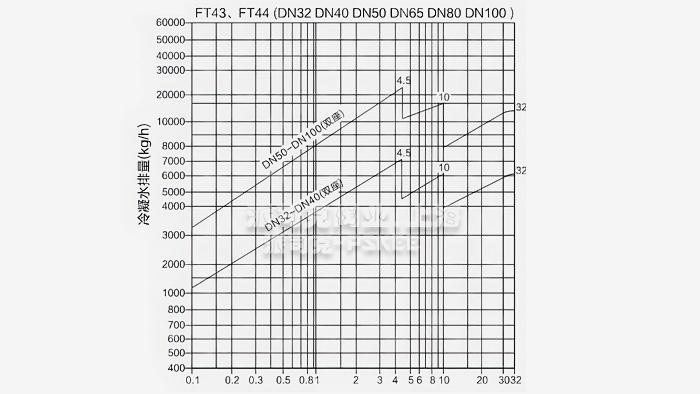

雙閥座杠桿浮球式疏水閥選型主要依據：
1、凝結水負荷（排液量）kg/h
2、高工作壓力Mpa
3、閥后出口壓力Mpa
4、殼體材料和公稱壓力
5、連接壓力等級及尺寸
6、產品的應用場合和蒸汽特性
* 凝結水負荷的選用倍率一般為實際排液量的1.5-2 倍。

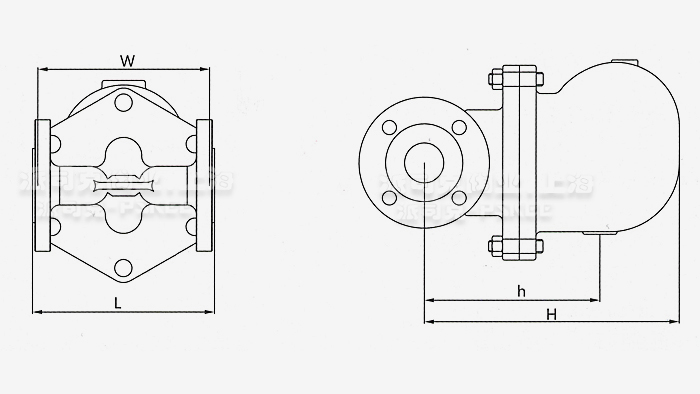

雙閥座杠桿浮球式疏水閥外表尺寸圖：
FT44雙閥座杠桿浮球式疏水閥外形尺寸：
|
通徑（DN）
|
L
|
H
|
H
|
W
|
|
32
|
320
|
255
|
185
|
245
|
|
40
|
320
|
255
|
185
|
245
|
|
50
|
320
|
255
|
185
|
245
|
|
65
|
320
|
255
|
185
|
245
|
|
80
|
350
|
380
|
260
|
265
|
FT14雙閥座杠桿浮球式疏水閥外形尺寸：
|
通徑（DN）
|
L
|
H
|
h
|
W
|
|
32
|
320
|
255
|
185
|
245
|
|
40
|
320
|
255
|
185
|
245
|
|
50
|
320
|
255
|
185
|
245
|
FT43雙閥座杠桿浮球式疏水閥外形尺寸：
|
通徑（DN）
|
L
|
H
|
h
|
W
|
|
32
|
230
|
322
|
253
|
245
|
|
40
|
230
|
322
|
253
|
245
|
|
50
|
230
|
322
|
253
|
245
|
雙閥座杠桿浮球式疏水閥使用和保養：
1、該閥正確安裝和維護是正常運行的保證。
2、應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。
3、在安裝前須清洗管路，除去雜物。
4、浮球式疏水閥的安裝位置應盡可能靠近加熱設備。
5、該閥應水平安裝在管道的低點，流向與閥體上標注的方向一致。
6、正確安裝后，再緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態。
·雙閥座杠桿浮球式疏水閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·雙閥座杠桿浮球式疏水閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·雙閥座杠桿浮球式疏水閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·雙閥座杠桿浮球式疏水閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·雙閥座杠桿浮球式疏水閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
