【熱動力圓盤式蒸汽疏水閥】派司克品牌.質量保證，派司克閥業全方面介紹『CS46Y熱動力圓盤式蒸汽疏水閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列熱動力圓盤式蒸汽疏水閥。

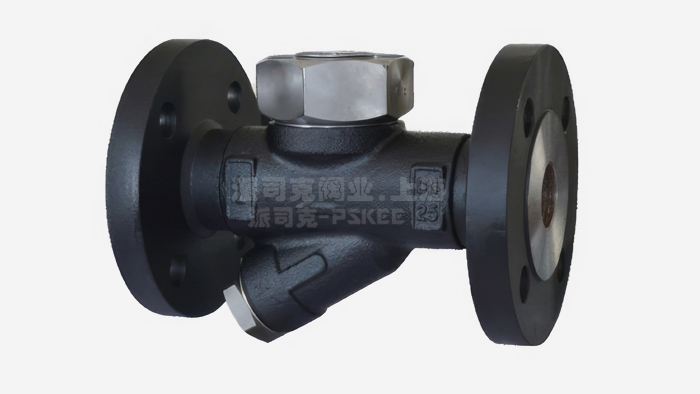

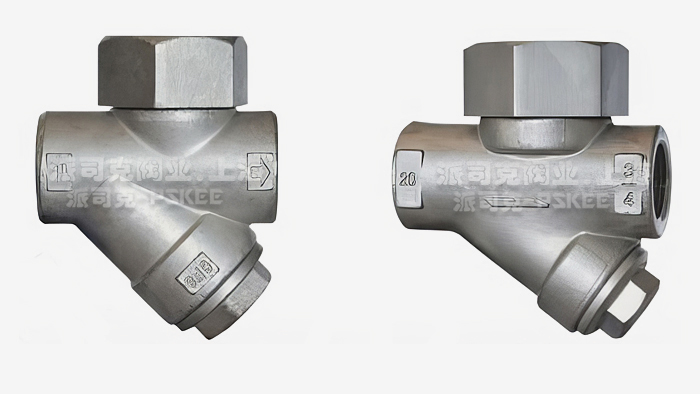

熱動力圓盤式蒸汽疏水閥產品簡述：
熱動力圓盤式蒸汽
疏水閥是根據熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。該
熱動式疏水閥使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。熱動力式圓盤式疏水閥帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。
熱動力圓盤式蒸汽疏水閥工作原理：
熱動力圓盤式蒸汽疏水閥內有一個閥片，既是熱敏件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當熱動力疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
熱動力圓盤式蒸汽疏水閥技術參數：
|
公稱壓力
|
PN16
|
PN25
|
PN40
|
|
防氣阻功能
|
自控
|
自控
|
自控
|
|
PMA允許壓力
|
1.6Mpa(38℃)
|
2.5Mpa(38℃)
|
4.1Mpa(38℃)
|
|
PMO工作壓力
|
1.3Mpa(315℃)
|
2.0Mpa(200℃)
|
2.5Mpa(200℃)
|
|
TMA允許溫度
|
300℃（1.1Mpa）
|
300℃（1.1Mpa）
|
300℃（2.6Mpa）
|
|
TMO工作溫度
|
250℃（1.1Mpa）
|
250℃（1.1Mpa）
|
250℃（2.6Mpa）
|
熱動力圓盤式蒸汽疏水閥產品性能：
熱動力圓盤式蒸汽疏水閥結構合理、體積小、重量輕、安裝方便。不怕凍、耐水擊、耐過熱帶有不銹鋼過濾裝置、維護方便動作靈敏、密封性能好，使用壽命長。
熱動力圓盤式蒸汽疏水閥主要材料表：
|
序號
|
名稱
|
材料
|
|
1
|
閥體
|
WCB
|
|
2
|
過濾網
|
304
|
|
3
|
密封墊片
|
PPL
|
|
4
|
閥蓋
|
Q235
|
|
5
|
密封墊片
|
PPL
|
|
6
|
閥座
|
304
|
|
7
|
密封墊片
|
PPL
|
|
8
|
閥片
|
304
|
|
9
|
閥蓋
|
Q235
|
|
10
|
防護蓋
|
304
|
熱動力圓盤式蒸汽疏水閥結構特點:
1、本熱動力圓盤式蒸汽疏水閥結構結實、重量輕、體積小使用壓力范圍大，不需調節。
2、具有空氣排放裝置，迅速排除初時空氣、保證快速啟動。
3、圓盤式疏水閥可承受過熱蒸汽、抗冰凍能力強，安裝起來不受限制，均能正常工作。
熱動力圓盤式蒸汽疏水閥產品用途：
熱動力圓盤式蒸汽疏水閥是利用蒸汽和冷凝水通閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水，主要用于蒸汽主管線，是保證蒸汽主管線正常輸送蒸汽的疏水閥。

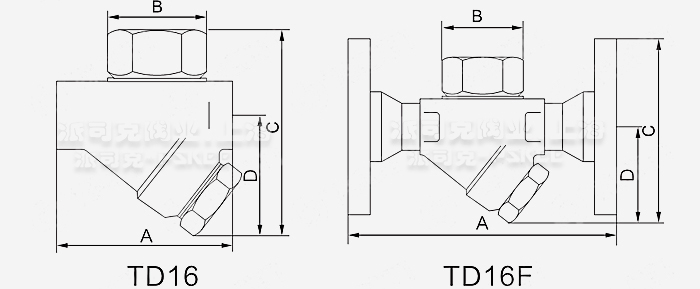

TD10/TD16F熱動力圓盤式蒸汽疏水閥外形尺寸表：
TD10/TD16
外形尺寸表
|
口徑 DN
|
A
|
B
|
C
|
D
|
重量
|
|
15
|
78
|
57
|
96
|
55
|
0.8
|
|
20
|
85
|
57
|
104
|
60
|
1.0
|
|
25
|
95
|
57
|
113
|
65
|
1.5
|
TD10F/TD16F
外形尺寸表
|
口徑 DN
|
A
|
B
|
C
|
D
|
重量
|
|
15
|
150
|
57
|
96
|
55
|
2.0
|
|
20
|
150
|
57
|
104
|
60
|
2.7
|
|
25
|
160
|
57
|
113
|
65
|
4.0
|
熱動力圓盤式蒸汽疏水閥選型主要依據：
1、凝結水負荷（排液量）kg/h
2，工作壓力MPa
3、工作壓差MPa
4、閥體材料和公稱壓力
5、連接方式及尺寸
6、應用場合和蒸汽類型
*凝結水負荷的選用倍率一般為1.5-2之間

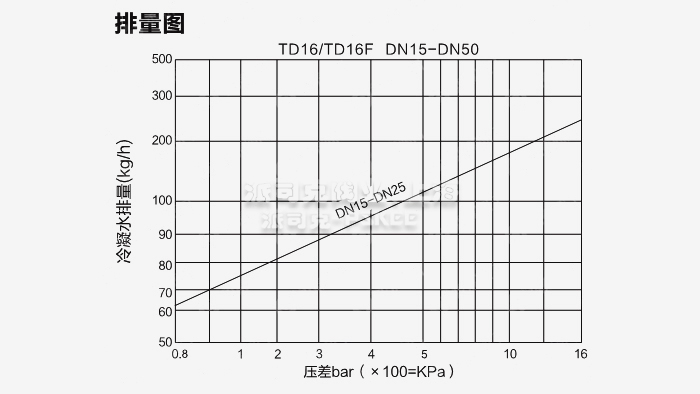

熱動力圓盤式蒸汽疏水閥曲線圖：
壓差（Mpa）
注1.圖中曲線標注的編號（4.8.12等）代表相應工作壓差上的排量及閥座代號
2.差差是指疏水閥的入口端與出口端的壓力差
熱動力圓盤式蒸汽疏水閥使用和保養：
1、該熱動力圓盤式蒸汽疏水閥正確安裝和維護是正常運行的保證。
2、應確認閥體的材料、壓力和溫度的值能否滿足工況所需。
3、在安裝前須清洗管路，除去雜物。
4、圓盤式蒸汽疏水閥的安裝位置應盡可能靠近加熱設備。
5、該閥應安裝在管道的低點，流向與閥體上標注的方向一致。
6、正確安裝后，再緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態。
·熱動力圓盤式蒸汽疏水閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·熱動力圓盤式蒸汽疏水閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·熱動力圓盤式蒸汽疏水閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·熱動力圓盤式蒸汽疏水閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·熱動力圓盤式蒸汽疏水閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
