【雙金屬溫調式疏水閥】派司克品牌.質量保證，派司克閥業全方面介紹『TB系列雙金屬溫調式疏水閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及疏水閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列雙金屬溫調式疏水閥 。

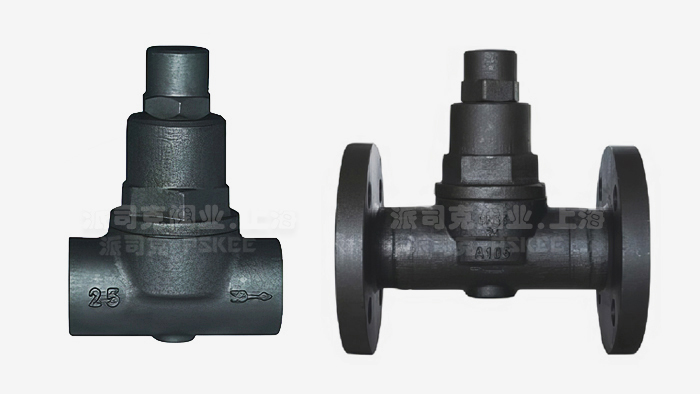

雙金屬溫調式疏水閥產品介紹：
雙金屬片疏水閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅合閥芯作主復移們啟閉閥座孔，達到阻汽排放�？烧{(diào)恒溫式蒸汽
疏水閥廣泛地應用在蒸汽伴熱線管，容器加熱管線、設備保溫、一般蒸汽配管，小型蒸汽設備。
雙金屬溫調式疏水閥產品性能：
雙金屬溫調式疏水閥的熱敏元件采用進口材料，靈敏度高堅固耐用。閥前始終備凝結水，形成水封，無新鮮蒸汽泄漏。排氣閥性能好，搞水擊，并可多角度安裝。

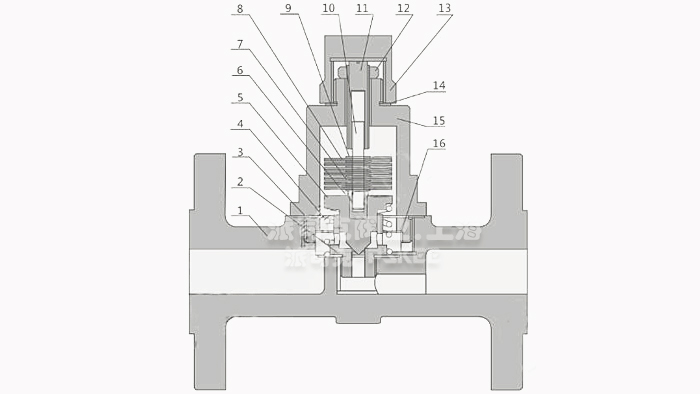

雙金屬溫調式疏水閥主要材料表：
|
序號
|
名稱
|
材料
|
|
1
|
閥體
|
A105
|
|
2
|
密封座
|
2Cr13
|
|
3
|
密封圈1
|
PTFE
|
|
4
|
彈簧
|
304
|
|
5
|
密封
|
2Cr13
|
|
6
|
襯套
|
2Cr13
|
|
7
|
卡
|
304
|
|
8
|
雙屬片
|
---
|
|
9
|
墊圈
|
304
|
|
10
|
芯軸
|
2Cr13
|
|
11
|
螺桿
|
2Cr13
|
|
12
|
螺母
|
45
|
|
13
|
蓋帽
|
Q235
|
|
14
|
密封圈
|
PTFE
|
|
15
|
閥蓋
|
A105
|
|
16
|
濾網
|
304
|
雙金屬溫調式疏水閥工作原理：
1、當裝置啟動時，空氣進入溫調式疏水閥，閥芯在低溫狀態下處于開啟位置。
2、緊接著冷凝水進入疏水閥，在低溫狀態下，雙金屬片處于平展?fàn)顟B(tài)，閥芯開啟并迅速排放冷凝水。
3、熱凝水進入疏水閥，雙金屬片隨著溫度的升高開始彎曲變形，并向上拉動閥芯調節閥座開口，溫度達到飽和溫度之前，閥芯關閉閥門。
4、積存在雙金屬溫調式疏水閥內的熱凝水慢慢冷卻降溫后，感溫的雙金屬片縮減變形量，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。
雙金屬溫調式疏水閥技術參數：
|
公稱壓力
|
PN20
|
PN50
|
|
防氣阻功能
|
膜盒自控或手動
|
手動
|
|
PMA允許壓力
|
2.0Mpa@38℃
|
4.7Mpa@93℃
|
|
PMO工作壓力
|
1.6Mpa@149℃
|
3.8Mpa@315℃
|
|
TMA允許溫度
|
427℃@0.6Mpa
|
427℃@2.9Mpa
|
|
TMO工作溫度
|
427℃@0.6Mpa
|
427℃@2.9Mpa
|
雙金屬溫調式疏水閥產品特點：
雙金屬溫調式疏水閥管線用的疏水閥之一，小體積能任意角度安裝，結構堅固耐用。適用于蒸汽管線，伴熱管網、生活采暖和小型加熱設備。
1.雙金屬片啟閉動作靈敏、自動排空氣性能好。
2.以固定過冷度自動調節排水量、及時排出凝結水。
3.該閥體積小、能多角度安裝、靈活性好。
4.閥前存有高溫凝結水不，形成水封，無蒸汽泄漏
5.內置大流通面積過濾網，可在線更換內件和在線清雜質、維護方便。

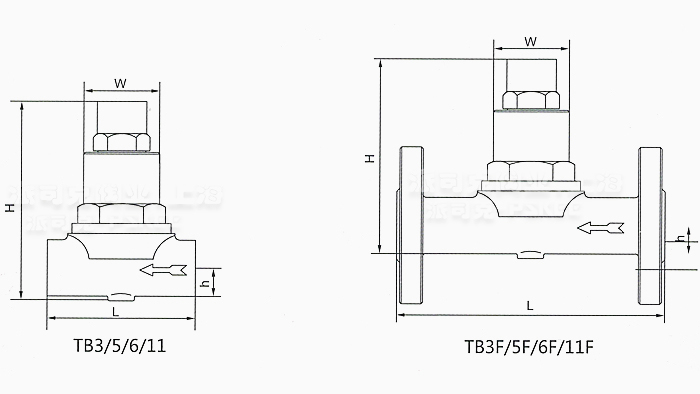

雙金屬溫調式疏水閥外形尺寸表：
|
TB11外形尺寸
|
口徑（DN）
|
L
|
H
|
h
|
W
|
|
15
|
90
|
100
|
20
|
60
|
|
20
|
90
|
100
|
20
|
60
|
|
25
|
95
|
100
|
25
|
60
|
|
TB3F外形尺寸
|
口徑（DN）
|
L
|
H
|
h
|
W
|
|
15
|
150
|
100
|
25
|
60
|
|
20
|
150
|
100
|
25
|
60
|
|
25
|
160
|
105
|
30
|
60
|
|
32
|
230
|
151.5
|
31.5
|
66
|
|
40
|
230
|
151.5
|
31.5
|
66
|
|
50
|
230
|
122
|
37
|
66
|
雙金屬溫調式疏水閥產品用途：
該可調恒溫式蒸汽疏水閥適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排入溫度，節能效果好。雙金屬溫調式疏水閥結構獨特、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會產生汽堵現象�？筛鼡Q內件，易于維修和調整。該蒸汽疏水閥適用于散熱器、換熱器、夾套蝸、加熱盤管、烘干機等。
·雙金屬片式疏水閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·雙金屬片式疏水閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·雙金屬片式疏水閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·雙金屬片式疏水閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·雙金屬片式疏水閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
